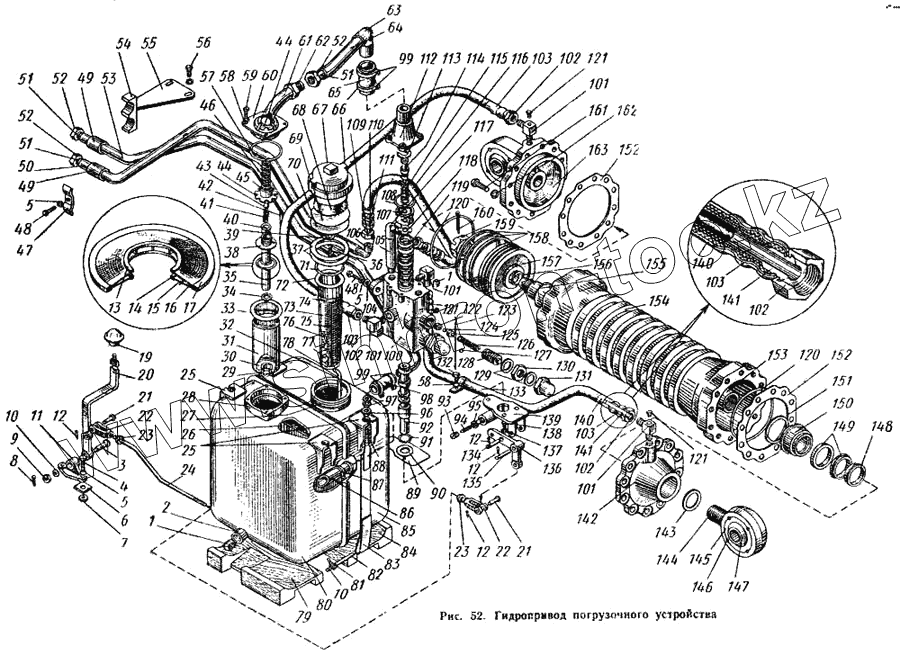

Каталог запасных частей к технике: АТЗ ТТ-4. Гидропривод погрузочного устройства
2
3
6
11
13
14
15
16
17
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
45
46
47
49
50
51
52
53
54
55
57
60
61
62
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
98
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
122
124
125
126
127
128
129
130
131
133
134
135
136
139
140
141
142
154
157
163
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.47.003 | Т4.47.003 | Бак гидросистемы с фильтром в сборе | |
| 60-48сб.102 | 60-48сб.102 | Головка штока в сборе | |
| 54.50.033 | 54.50.033 | Каркас фильтра в сборе | |
| М04.57.013 | М04.57.013 | Корпус клапана в сборе | |
| Т4.47.004 | Т4.47.004 | Корпус масляного бака в сборе | |
| 60-49сб.100 | 60-49сб.100 | Корпус распределителя в сборе | |
| М04.57.004 | М04.57.004 | Корпус фильтра в сборе | |
| Т4.47.019 | Т4.47.019 | Кронштейн в сборе | |
| 54.50.022-1 | 54.50.022-1 | Крышка в сборе | |
| Т4.47.017 | Т4.47.017 | Крышка в сборе | |
| 60-48сб.101 | 60-48сб.101 | Крышка цилиндра задняя в сборе | |
| Т4.47.018 | Т4.47.018 | Лента в сборе | |
| Т4.47.006 | Т4.47.006 | Патрубок в сборе | |
| 60-49сб.101 | 60-49сб.101 | Прокладка кронштейна в сборе | |
| 60-49сб.1 | 60-49сб.1 | Распределитель и управление в сборе | |
| Т4.47.012 | Т4.47.012 | Распределитель с рычагом в сборе | |
| Т4.47.021 | Т4.47.021 | рукав высокого давления П диаметром 20 в сборе | |
| Т4.47.020 | Т4.47.020 | Рукав высокого давления П диаметром, 16 в сборе | |
| А37-59 | А37-59 | Рукоятка рычага переключения скоростей | |
| Т4.47.013 | Т4.47.013 | Рычаг в сборе | |
| Т4.47СХ | Т4.47СХ | Схема гидропривода погрузочного устройства | |
| Т4.47.009 | Т4.47.009 | Труба впускная в сборе | |
| Т4.47.010 | Т4.47.010 | Труба нагнетательная в сборе | |
| Т4.47.007 | Т4.47.007 | Труба сливная в сборе | |
| М04.57.012 | М04.57.012 | Труба фильтра в сборе | |
| М04.57.011 | М04.57.011 | Труба фильтра с клапаном в сборе | |
| Т4.47.023 | Т4.47.023 | Угольник в сборе | |
| Т4.47.001 | Т4.47.001 | Установка гидропривода погрузочного устройства | |
| 54.50.023А | 54.50.023А | Фильтр в сборе | |
| 60-48сб.1зам | 60-48сб.1зам | Цилиндр гидропривода | |
| 54.61.022А | 54.61.022А | Шланг в сборе | |
| 60-48сб.103 | 60-48сб.103 | Шток в сборе | |
| 54.57.020 | 54.57.020 | Элемент фильтрующий в сборе | |
| 2 | 60-47-011 | Пробка сливного отверстия | |
| 3 | Т4.47.179 | Ось | |
| 6 | 40.23.674 | Шайба косая | |
| 11 | Т4.47.180 | Кронштейн | |
| 13 | 54.57.130 | Кольцо фильтра внутреннее | |
| 14 | 54.57.133 | Кольцо опорное | |
| 15 | 54.57.132 | Сетка каркасная | |
| 16 | 54.47.131 | Сетка фильтровая | |
| 17 | 54.57.134 | Кольцо фильтра наружное | |
| 19 | А37-59 | Рукоятка рычага переключения скоростей | |
| 20 | Т4.47.176 | Рычаг | |
| 21 | Т4.40.106 | Ось | |
| 22 | Т4.40.105 | Вилка | |
| 24 | Т4.47.178 | Тяга | |
| 25 | Т4.50.125-1 | Кронштейн | |
| 26 | Т4.47.123 | Перегородка | |
| 27 | 54.50.424-1 | Горловина бака | |
| 28 | 54.57.103 | Горловина бака | |
| 29 | М04.57.105-1 | Втулка | |
| 30 | М04.57.134 | Дно фильтра | |
| 31 | М04.57.133 | Корпус фильтра | |
| 32 | Т4.47.175 | Линейка маломерная | |
| 33 | М04.57.153 | Фланец | |
| 34 | Т4.47.116 | Кольцо уплотнительное | |
| 35 | М04.57.161 | Труба фильтра | |
| 36 | 54.50.416-2 | Болт | |
| 37 | 54.50.417 | Прокладка заливной горловины | |
| 38 | 54.57.135 | Шайба отражательная | |
| 39 | 54.50.415 | Шайба | |
| 40 | 54.57.128-1 | Стаканчик пружины | |
| 41 | 54.57.142 | Пружина клапана | |
| 44 | М04.57.13б | Шайба отражательная | |
| 45 | М04.57.135-1 | Корпус клапана | |
| 46 | М04.57.122 | Пружина | |
| 47 | Т4.47.148 | Прижим | |
| 49 | Т4.47.147 | Кольцо | |
| 50 | Т4.47.129 | Труба нагнетательная | |
| 51 | А60/75-2746021 | Ниппель | |
| 52 | А40/50-2638034 | Гайка соединительная | |
| 53 | Т4.47.130 | Труба впускная | |
| 54 | Т4.47.171 | Кронштейн | |
| 55 | Т4.47.172-1 | Пластина | |
| 57 | 54.31.474-2 | Кольцо | |
| 60 | Т4.47.106 | Крышка | |
| 61 | Т4.47.110 | Патрубок | |
| 62 | Т4.47.124 | Штуцер концевой | |
| 63 | Т4.47.105 | Угольник | |
| 64 | Т4.47.107 | Труба сливная | |
| 65 | Т4.47.126 | Шланг | |
| 66 | 54.61.101А | Шланг | |
| 67 | 54.50.419-1 | Крышка горловины топливного бака | |
| 68 | 54.50.412-1 | Набивка фильтрующая | |
| 69 | 54.50.414 | Прокладка шайбы | |
| 70 | 54.50.418 | шайба опорная | |
| 71 | 54.50.401 | Кольцо пружинное горловины бака | |
| 72 | 54.50.421 | Ободок фильтра | |
| 73 | 54.50.423А | Сетка-фильтра | |
| 74 | 54.50.603 | Полоса фильтра | |
| 75 | 54.50.602 | Полоса фильтра | |
| 76 | 54.50.422 | Каркас сетки | |
| 77 | 54.50.420 | Дно фильтра | |
| 78 | 54.50.601 | Полоса фильтра | |
| 79 | Т4.47.145 | Брус левый | |
| 80 | Т4.47.101 | Боковина бака левая | |
| 82 | Т4.50.128 | Палец | |
| 83 | Т4.47.149 | Лента | |
| 84 | Т4.47.144 | Брус правый | |
| 85 | Т4.47.100 | Боковина бака правая | |
| 86 | Т4.47.103 | Патрубок | |
| 87 | Т4.47.120 | Фланец | |
| 88 | Т4.50.130 | Болт | |
| 89 | 60-49-034 | Прокладка кронштейна | |
| 90 | 60-49-033 | Шайба уплотнительная | |
| 91 | 60-49-008 | Кольцо уплотнительное | |
| 92 | 60-49-002 | Золотник | |
| 93 | 60-49-032 | Пробка фиксатора | |
| 94 | 36-2409045 | Пружина фиксатора | |
| 95 | 60-49-031 | Фиксатор | |
| 96 | Т4.50.140 | Сухарик | |
| 98 | Т4.47.127 | Шланг | |
| 100 | 60-49-001А | Корпус распределители | |
| 101 | Т4.47.143 | Угольник | |
| 102 | А40/50-2638025 | Гайка соединительная | |
| 103 | Т54-4616225А | Муфта | |
| 104 | Т4.47.136 | Подкладка | |
| 105 | Т4.47.174 | Хвостовик | |
| 106 | Т4.47.135 | Угольник | |
| 107 | 60-49-036 | Втулка упорная | |
| 108 | 60-49-037 | Кольцо уплотнительное | |
| 109 | 60-47-035 | Гайка накидная | |
| 110 | 04.54.124 | Ниппель | |
| 111 | 04.54.125 | Муфта обжимная | |
| 112 | 60-49-007 | Крышка нижняя | |
| 113 | 60-49-005 | Шайба замковая | |
| 114 | 60-49-030 | Хвостовик золотника | |
| 115 | 60-49-003 | Пружина золотника | |
| 116 | Т4.47.137 | Рукав | |
| 117 | Т4.47.109 | Угольник | |
| 118 | 60-49-004 | Шайба упорная | |
| 119 | 60-49-029 | Гильза | |
| 122 | 60-49-015-Б | Седло клапана | |
| 124 | 60-49-013А | Клапан предохранительный | |
| 125 | 60-49-038 | Направляющая предохранительного клапана | |
| 126 | 60-49-014А | Пружина клапана | |
| 127 | Р40/75-0808076 | Пломба | |
| 128 | 60-49-016 | Винт регулировочный | |
| 129 | 60-49-019 | Прокладка | |
| 130 | 60-49-018 | Контргайка клапана | |
| 131 | 60-49-017 | Колпачок клапана | |
| 133 | 60-47-045 | Хомутик одноместный | |
| 134 | 60-49-024 | Палец | |
| 135 | 60-49-023 | Ось рычага | |
| 136 | Т4.47.177 | Рычаг | |
| 139 | 60-49-021 | Кронштейн рычага | |
| 140 | Т4.47.138 | Рукав | |
| 141 | А60/75-2751020 | Ниппель | |
| 142 | 60-48-003 | Крышка цилиндра передняя | |
| 154 | 60-48-001зам | Гильза цилиндра | |
| 157 | 60-48-006 | Поршень | |
| 163 | 60-48-004 | Крышка цилиндра задняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
