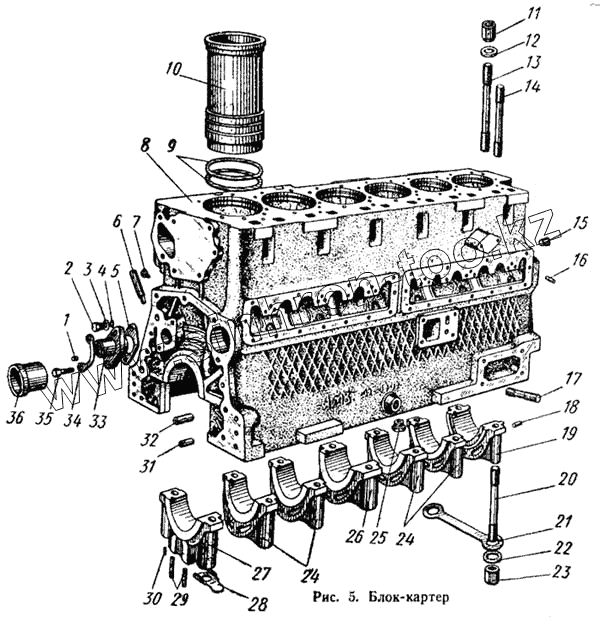

Каталог запасных частей к технике: АТЗ ТТ-4. Блок-картер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-01с1Б | 01-01с1Б | Блок-картер в сборе | |
| 01-01с2 | 01-01с2 | Блок-картер | |
| 6Т2-01с4 | 6Т2-01с4 | Палец в сборе | |
| 01-01с8 | 01-01с8 | Крышка коренного подшипника в сборе | |
| 1 | СМД55-0139 | Заглушка | |
| 2 | РМ-IIIМ20Х1,5 | Пробка III М20Х1,5, Н519-65 | |
| 3 | СМД7-0684 | Прокладка | |
| 4 | 6Т2-0114-1 | Заглушка пальца | |
| 5 | 6Т2-0133 | Прокладка | |
| 6 | 01-0135 | Трубка маслоизмерителя | |
| 7 | 01-0155 | Пробка коническая | |
| 8 | 01-0101 | Блок-картер | |
| 9 | 236-1002024 | Кольцо уплотнительное гильзы цилиндра | |
| 10 | 236-1002021 | Гильза цилиндра | |
| 11 | 6Т2-0117 | Гайка крепления головки | |
| 12 | 6Т2-0119 | Шайба | |
| 13 | 41-0118-1 | Шпилька крепления головки | |
| 14 | 01-0118-1 | Шпилька крепления головки | |
| 15 | РКI-3/4" | Пробка КГ-3/4", ГОСТ 12718-67 | |
| 16 | ШЦ-8ГХ16 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | |
| 17 | 01-0130 | Шпилька АМ16х35 | |
| 18 | 6Т2-0123 | Штифт 4,75х12 | |
| 19 | 6Т2-0106 | Крышка коренного подшипника | |
| 20 | 03-0110 | Шпилька коренных подшипников | |
| 21 | 6Т2-0111 | Шайба замковая | |
| 22 | 6Т2-0141 | Шайба | |
| 23 | 6Т2-0112 | Гайка коренных подшипников | |
| 24 | 6Т2-0104 | Крышка коренного подшипника | |
| 25 | 01-0150 | Втулка резьбовая | |
| 26 | 6Т2-0105 | Крышка коренного подшипника | |
| 27 | 01-0104 | Крышка коренного подшипника | |
| 28 | 03-0149 | Шайба стопорная | |
| 29 | ШНЧ-М10Х25 | Шпилька М10Х25, Н478-66 | |
| 30 | ШЦ-5С\3Х16 | Штифт цилиндрический 5С\3Х16, ГОСТ 3128-60 | |
| 31 | СМД55-0410 | Штифт установочный | |
| 32 | СМД7-0166 | Втулка направляющая | |
| 33 | 6Т2-0113 | Палец | |
| 34 | 6Т2-0116 | Шайба замковая | |
| 35 | БНП-М8Х18 | Болт М8Х18, ГОСТ 7796-62 | |
| 36 | 01-0109 | Втулка распределительного вала передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
