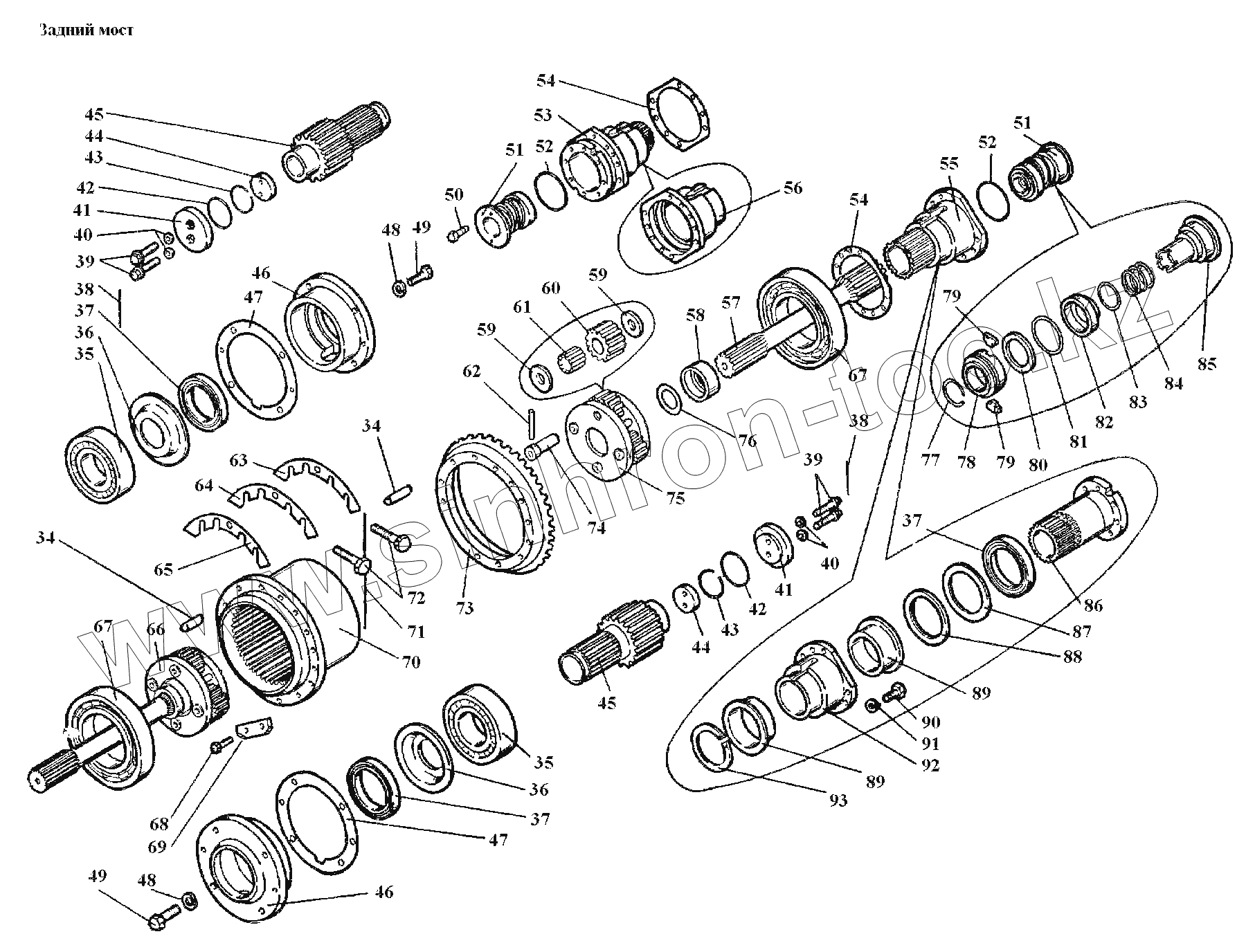

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Задний мост
34
34
35
35
36
36
37
37
37
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
51
51
52
52
53
54
54
55
56
57
58
59
59
60
63
64
65
66
67
67
68
69
70
72
73
74
75
76
77
78
79
79
80
81
82
83
84
85
86
87
88
89
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.38.003-1А | 04.38.003-1А | Стакан в сборе | |
| 402.38.132 | 402.38.132 | Шестерня ведущая конечной передачи | |
| 04.38.004-1 | 04.38.004-1 | Стакан правый с втулками | |
| 04.38.048Р | 04.38.048Р | Сателлит с осью, роликами и шайбами (поз. 59,60,61,74) | |
| 04.38.046-1Р | 04.38.046-1Р | Коническая пара (комплект) | |
| 34 | 04.38.558 | Штифт | |
| 35 | 2318КМ | Подшипник роликовый (90х190х43) ГОСТ 8328-73 | |
| 35 | 2318КМ | Подшипник роликовый (90х190х43) ГОСТ 8328-73 | |
| 36 | 04.38.126-1 | Шайба маслоотражательная | |
| 37 | 1-120x146-12Ф | Уплотнение | |
| 39 | 04.38.222 | Болт | |
| 40 | 04.38.242 | Кольцо уплотнительное | |
| 41 | 04.38.170-1 | Шайба упорная | |
| 42 | 04.38.229 | Кольцо уплотнительное | |
| 43 | 04.38.135 | Кольцо стопорное | |
| 44 | 04.38.131-1 | Заглушка | |
| 45 | 04.38.132-2А | Шестерня ведущая конечной передачи | |
| 46 | 04.38.125-2 | Гнездо роликового подшипника | |
| 47 | 04.38.128 | Прокладка | |
| 48 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 48 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 49 | М16-6gx40.88.35.016 | Болт М16-6gx40.88.35.016 | |
| 49 | М16-6gx40.88.35.016 | Болт М16-6gx40.88.35.016 | |
| 50 | М8-6gx12.66 | Болт М8-6gx12.88.35.016 | |
| 51 | 04.38.015А | Уплотнение в сборе | |
| 52 | 04.38.238 | Кольцо уплотнительное | |
| 53 | 04.38.008-1 | Шестерня солнечная в сборе | |
| 54 | 04.38.112А | Прокладка | |
| 55 | 04.38.010-2 | Шестерня солнечная с правым стаканом | |
| 56 | 04.38.107-2Б | Стакан левый | |
| 57 | 04.38.134-1 | Вал заднего моста | |
| 58 | 04.38.231А | Кольцо | |
| 59 | 04.38.187 | Шайба | |
| 60 | М04.38.102 | Сателлит | |
| 63 | 04.38.181 | Прокладка регулировочная | |
| 64 | 04.38.115-3 | Прокладка регулировочная | |
| 65 | 04.38.114-3 | Прокладка регулировочная | |
| 66 | М04.38.002-1 | Водило с сателлитами в сборе | |
| 67 | 230АК | Подшипник 230АК | |
| 67 | 230АК | Подшипник 230АК | |
| 68 | 04.38.155-1 | Болт М14х1,5 | |
| 69 | 04.38.171-1 | Пластина замковая | |
| 70 | 04.38.011-4 | Корона | |
| 72 | Т4.54.111-01 | Болт | |
| 73 | 04.38.109-4 | Шестерня коническая ведомая | |
| 74 | М04.38.103-1 | Ось сателлита | |
| 75 | М04.38.106-1А | Водило | |
| 76 | 04.38.230 | Кольцо уплотнительное | |
| 77 | 04.38.240 | Кольцо стопорное | |
| 78 | 04.38.232-2 | Кольцо | |
| 79 | 04.38.554 | Сухарик | |
| 80 | 04.38.553 | Кольцо | |
| 81 | АСК65-2 | Пружина | |
| 82 | 04.38.552 | Манжета | |
| 83 | АСК60-2 | Пружина | |
| 84 | 04.38.237-1 | Пружина | |
| 85 | 04.38.017-1 | Стакан | |
| 86 | 04.38.116-1 | Шестерня солнечная | |
| 87 | 04.38.241 | Кольцо маслоотражательное | |
| 88 | 04.38.180 | Кольцо упорное | |
| 89 | 04.38.111 | Втулка | |
| 90 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 91 | 12ОТ65Г | Шайба 12 ОТ 65Г | |
| 92 | 04.38.110-2А | Стакан правый | |
| 93 | 04.38.120 | Кольцо разрезное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
