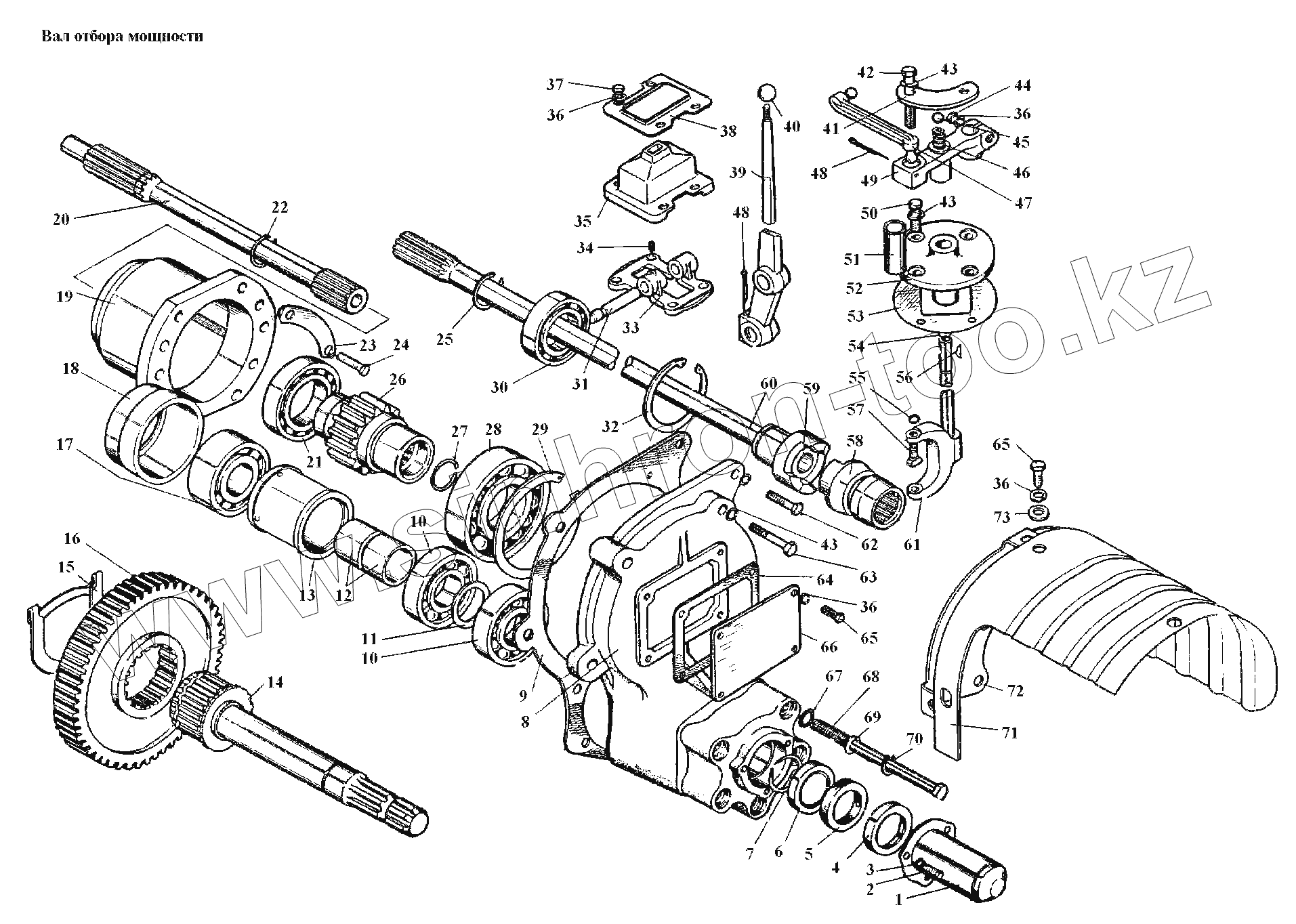

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Вал отбора мощности
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
36
36
36
37
38
39
40
41
43
43
43
44
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
64
65
65
66
67
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.41.001-1 | 04.41.001-1 | Вал отбора мощности | |
| 1 | 04.41.010-2 | Чехол в сборе | |
| 2 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 3 | 8.65Г05 | Шайба 8 65Г | |
| 4 | 04.41.133 | Обойма сальника | |
| 5 | 04.41.159 | Кольцо-сальник | |
| 6 | 1.1-45x65.1 | Манжета 1.1-45x65-1 | |
| 7 | КУН-45 | Кольцо упорное наружное | |
| 8 | 04.41.101-1 | Корпус вала отбора мощности | |
| 9 | 04.41.155-1 | Прокладка | |
| 10 | 309АК | Подшипник 309 АК | |
| 10 | 309АК | Подшипник 309 АК | |
| 11 | 04.41.139 | Кольцо распорное | |
| 12 | 04.41.145-2 | Втулка распорная | |
| 13 | 04.41.220 | Втулка распорная | |
| 14 | 04.41.106-2 | Вал отбора мощности | |
| 15 | 04.41.192-1 | Шайба ШЕЗ-85 | |
| 16 | 04.41.103-2 | Шестерня ведомая | |
| 17 | 2609КМ | Подшипник роликовый (45х100х36) ГОСТ 8328-75 | |
| 18 | 04.41.223 | Стакан | |
| 19 | 04.41.102-1 | Гнездо подшипников | |
| 20 | 04.41.105-2 | Вал приводной задний | |
| 21 | 102212К1 | Подшипник роликовый (60х110х22) ГОСТ 8328-75 | |
| 22 | 04.41.187 | Кольцо стопорное | |
| 23 | 04.41.142 | Пластина замковая | |
| 24 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 25 | 04.41.181-1 | Кольцо НК-50 | |
| 26 | 04.41.109-1 | Шестерня ведущая | |
| 27 | 04.57.143 | Кольцо стопорное | |
| 28 | 313АК | Подшипник 313АК | |
| 29 | 04.37.186А | Кольцо | |
| 30 | 210АКМ2 | Подшипник 210АКМ2 | |
| 31 | 04.41.152 | Палец рычага | |
| 32 | 04.41.182-1 | Кольцо ВЭ-90 | |
| 33 | 04.41.150-1 | Кронштейн рычага | |
| 35 | 04.41.153 | Колпак уплотнительный | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 37 | М10-6gx30.88.35.016 | Болт М10-6gx30.88.35.016 | |
| 38 | 04.41.117 | Пластина прижимная | |
| 39 | 04.41.138-1 | Рычаг | |
| 40 | А13.03.000А | Рукоятка управления | |
| 41 | 04.41.226А | Планка фиксирующая | |
| 43 | 1265Г | Шайба 12 65Г | |
| 43 | 1265Г | Шайба 12 65Г | |
| 43 | 1265Г | Шайба 12 65Г | |
| 44 | М10-6gx35.88.35.016 | Болт М10-6gx35.88.35.016 | |
| 46 | А41-24 | Пружина | |
| 47 | 04.41.217 | Рычаг | |
| 48 | 5x45.019 | Шплинт 5x45 | |
| 48 | 5x45.019 | Шплинт 5x45 | |
| 49 | 04.41.008-1 | Рычаг 04.41.164-1 с колпаком в сборе | |
| 50 | М12-6gx30.88.35.016 | Болт М12-6gx30.88.35.016 | |
| 51 | 04.41.224А | Втулка | |
| 52 | 04.41.151-1 | Кронштейн | |
| 53 | 04.41.165-1 | Прокладка | |
| 54 | 60-40-042 | Кольцо уплотнительное | |
| 55 | 04.41.137 | Кольцо стопорное | |
| 56 | 4598240264 | Шпонка 5x9 | |
| 57 | 04.41.136-2 | Сухарь | |
| 58 | 04.41.104-2 | Муфта кулачковая | |
| 59 | 04.41.146-1А | Втулка | |
| 60 | 04.41.219-1 | Вал приводной передний | |
| 61 | 04.41.012-1 | Вилка переключения с валиком в сборе | |
| 62 | М12-6gx40.88.35.016 | Болт М12-6gx40.88.35.016 | |
| 64 | П4.41.103А | Прокладка | |
| 65 | М10-6gx20.88.35.016 | Болт М10-6gx20.88.35.016 | |
| 65 | М10-6gx20.88.35.016 | Болт М10-6gx20.88.35.016 | |
| 66 | Т4.42.178 | Крышка | |
| 67 | 04.41.162 | Кольцо уплотнительное | |
| 69 | 12.01.019 | Шайба 12.01 | |
| 70 | 12ОТ65Г | Шайба 12 ОТ 65Г | |
| 71 | 04.41.176 | Кожух | |
| 72 | 04.41.016 | Кронштейн | |
| 73 | 10.01-8КП.019 | Шайба 10.01 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
