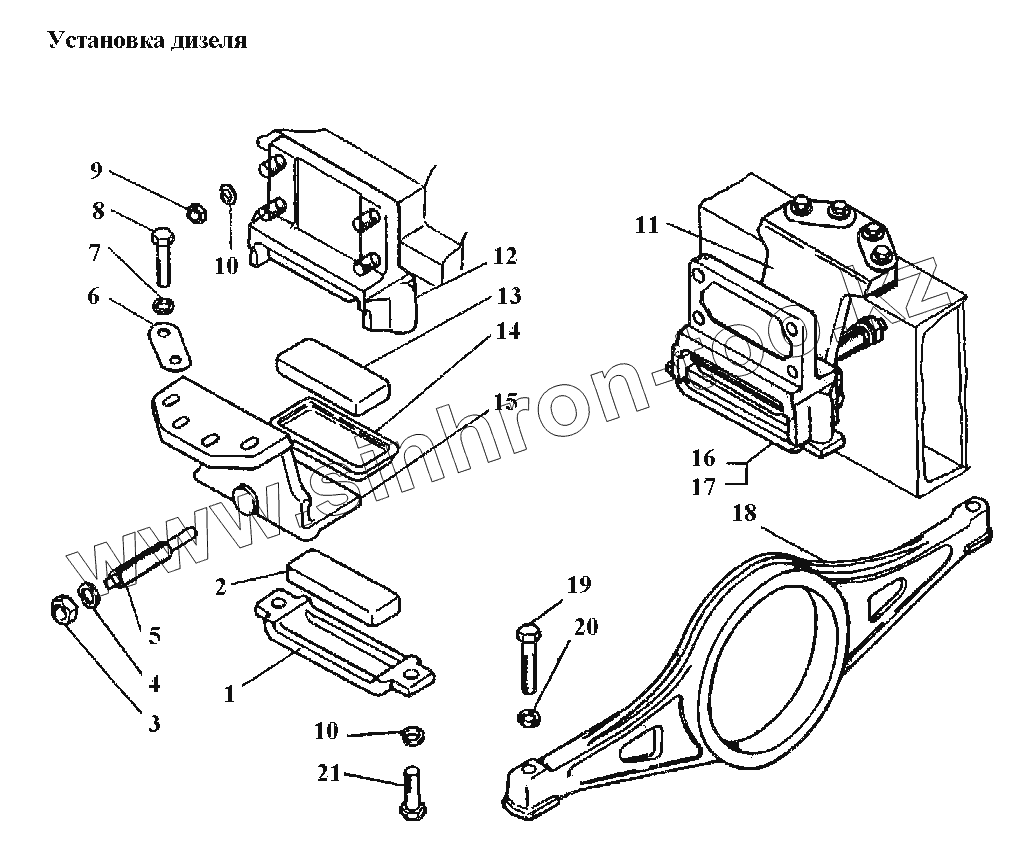

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Установка дизеля
1
2
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М04.02.147 | Крышка | |
| 2 | М04.02.142 | Подушка нижняя | |
| 5 | М04.02.146 | Упор | |
| 6 | 04.02.120 | Пластина | |
| 7 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | |
| 8 | 04.02.137 | Болт специальный | |
| 9 | М16-6Н.6.016 | Гайка М16-6Н.6.016 | |
| 10 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 10 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 11 | М04.02.124-1 | Кронштейн левый | |
| 12 | М04.02.004 | Лапа крепления двигателя в сборе | |
| 13 | М04.02.143 | Подушка верхняя | |
| 14 | М04.02.139 | Обойма подушки | |
| 15 | М04.02.123-1 | Кронштейн правый | |
| 16 | М04.02.002-1 | Кронштейн правый в сборе | |
| 17 | М04.02.003-1 | Кронштейн левый в сборе | |
| 18 | М04.02.101-2 | Опора | |
| 19 | М04.02.149 | Болт | |
| 20 | 20ОТ65Г06 | Шайба 20 ОТ 65Г | |
| 21 | М16-6gx40.88.35.016 | Болт М16-6gx40.88.35.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
