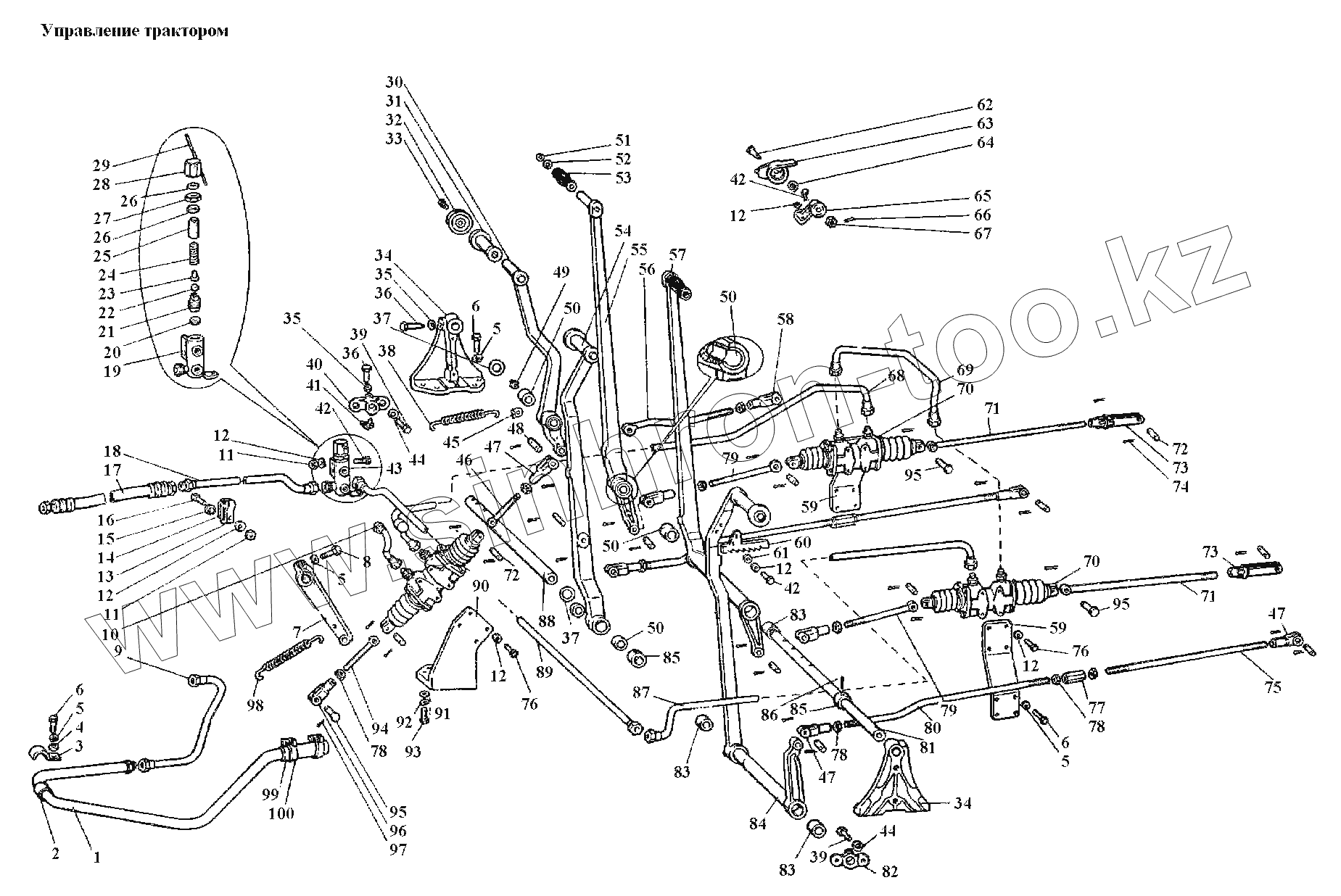

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Управление трактором
1
2
3
4
5
5
5
5
6
6
6
7
8
9
10
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
23
24
25
26
26
27
28
30
31
32
33
34
34
35
35
36
36
37
37
38
39
39
40
42
42
42
43
44
44
45
46
47
47
47
48
49
50
50
50
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
68
69
70
70
71
71
72
72
73
73
74
75
76
76
77
78
78
78
79
79
80
81
82
83
83
83
84
85
85
87
88
89
90
92
93
94
95
95
95
96
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05.40.001 | 05.40.001 | Управление трактором | |
| 1 | М04.40.061 | Труба заборная со штуцером в сборе | |
| 2 | М04.54.138 | Прокладка | |
| 3 | М04.54.136 | Скоба | |
| 4 | 12.01.019 | Шайба 12.01 | |
| 5 | 1265Г | Шайба 12 65Г | |
| 5 | 1265Г | Шайба 12 65Г | |
| 5 | 1265Г | Шайба 12 65Г | |
| 5 | 1265Г | Шайба 12 65Г | |
| 6 | М12-6gx30.88.35.016 | Болт М12-6gx30.88.35.016 | |
| 6 | М12-6gx30.88.35.016 | Болт М12-6gx30.88.35.016 | |
| 6 | М12-6gx30.88.35.016 | Болт М12-6gx30.88.35.016 | |
| 7 | М04.40.116-1 | Рычаг включения сцепления | |
| 8 | М12-6gx40.88.35.016 | Болт М12-6gx40.88.35.016 | |
| 9 | М04.40.062 | Труба | |
| 10 | М04.40.028-1 | Труба к усилителю муфты сцепления | |
| 11 | М10-6Н.6.016 | Гайка М10-6Н.6.016 | |
| 11 | М10-6Н.6.016 | Гайка М10-6Н.6.016 | |
| 12 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 12 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 12 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 12 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 12 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 12 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 13 | М04.40.337 | Зажим | |
| 14 | М04.40.338 | Прокладка | |
| 15 | 05.40.141 | Бонка | |
| 16 | М10-6gx45 | Болт М10-6gx45.88.35.016 | |
| 17 | Н.036.85.660 | Рукав высокого давления | |
| 18 | 04.40.022 | Труба от насоса к клапану в сборе | |
| 19 | 04.40.017-2 | Корпус клапана | |
| 20 | 04.40.177 | Шайба | |
| 21 | 04.40.176-1 | Седло клапана | |
| 23 | 04.40.175-1 | Опора пружины | |
| 24 | М04.40.174 | Пружина | |
| 25 | 04.40.173-2 | Винт регулировочный | |
| 26 | 04.40.179 | Шайба | |
| 27 | 04.40.181 | Гайка | |
| 28 | 05.40.178 | Колпачок | |
| 30 | 05.40.008 | Рычаг педали муфты сцепления | |
| 31 | 04.40.125-1 | Подушка педали | |
| 32 | 04.40.236 | Шайба | |
| 33 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 34 | 05.40.101 | Кронштейн | |
| 35 | М12-6Н.6.016 | Гайка М12-6Н.6.016 | |
| 35 | М12-6Н.6.016 | Гайка М12-6Н.6.016 | |
| 36 | М12-6gx35.14Н.016 | Винт М12-6gx35.14Н.016 | |
| 36 | М12-6gx35.14Н.016 | Винт М12-6gx35.14Н.016 | |
| 37 | 54.40.431 | Шайба | |
| 38 | М04.40.133-1А | Пружина | |
| 39 | М14-6gx30.88.016 | Болт М14-6gx30.88.016 | |
| 39 | М14-6gx30.88.016 | Болт М14-6gx30.88.016 | |
| 40 | 04.40.108-3 | Кронштейн | |
| 42 | М10-6gx30.88.35.016 | Болт М10-6gx30.88.35.016 | |
| 42 | М10-6gx30.88.35.016 | Болт М10-6gx30.88.35.016 | |
| 42 | М10-6gx30.88.35.016 | Болт М10-6gx30.88.35.016 | |
| 43 | 04.40.016-3 | Клапан предохранительный в сборе | |
| 44 | 14ОТ65Г | Шайба 14 ОТ 65Г | |
| 44 | 14ОТ65Г | Шайба 14 ОТ 65Г | |
| 45 | 05.40.240-1 | Ушко пружины | |
| 46 | М04.40.365 | Тяга | |
| 47 | А40-17-1 | Вилка | |
| 48 | 54.40.423-1 | Палец тяги блокировки | |
| 49 | 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 50 | 05.40.118 | Втулка | |
| 51 | А13.01.004 | Кольцо стопорное | |
| 52 | А13.01.003 | Шайба рукоятки | |
| 53 | А13.01.002 | Рукоятка | |
| 54 | 05.40.005 | Рычаг педали правый | |
| 55 | 05.40.003 | Рычаг рукоятки правый | |
| 56 | 05.40.115А | Тяга | |
| 57 | 05.40.002 | Рычаг рукоятки левый | |
| 58 | М04.40.201 | Вилка | |
| 59 | 04.40.200-4 | Кронштейн | |
| 60 | 05.40.127 | Сектор зубчатый | |
| 61 | 10.01-8КП.019 | Шайба 10.01 | |
| 62 | 60-17-054 | Ось собачки | |
| 63 | 76Т-17-056 | Собачка правая | |
| 64 | А40-14 | Пружина собачки левая | |
| 65 | 60-17-044 | Кронштейн собачки | |
| 68 | М04.40.023-1 | Труба к усилителю правая в сборе | |
| 69 | 04.40.024 | Труба переходная с гайкой накидной и ниппелем в сборе | |
| 70 | Г48-70-001-2А | Гидроусилитель | |
| 71 | 04.40.189-1 | Тяга поршня | |
| 72 | А40-18-01 | Палец | |
| 73 | 04.40.132-3 | Упор | |
| 74 | 4x25019 | Шплинт 4x25 | |
| 75 | 04.40.139 | Тяга | |
| 76 | М10-6gx25.88.35.016 | Болт М10-6gx25.88.35.016 | |
| 76 | М10-6gx25.88.35.016 | Болт М10-6gx25.88.35.016 | |
| 77 | 04.40.140 | Гайка соединительная | |
| 78 | М12x1,25-6Н.6.016 | Гайка М12x1,25-6Н.6.016 | |
| 78 | М12x1,25-6Н.6.016 | Гайка М12x1,25-6Н.6.016 | |
| 78 | М12x1,25-6Н.6.016 | Гайка М12x1,25-6Н.6.016 | |
| 79 | 04.40.188 | Тяга золотника | |
| 80 | 05.40.123 | Тяга остановочного тормоза | |
| 81 | М04.40.009-1 | Вал управления тормозами солнечной шестерни с заглушкой валика в сборе | |
| 82 | 04.40.138 | Кронштейн | |
| 83 | 05.40.118-01 | Втулка | |
| 84 | 05.40.004 | Рычаг педали левый | |
| 85 | 05.40.155 | Втулка | |
| 87 | М04.40.025 | Труба от усилителя в сборе | |
| 88 | М04.40.010 | Вал управления остановочными тормозами с заглушкой валика в сборе | |
| 89 | М04.40.026-1 | Труба сливная | |
| 90 | М04.40.239 | Кронштейн | |
| 92 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 93 | М16-6gx32.88.35.016 | Болт М16-6gx32.88.35.016 | |
| 94 | М04.40.124 | Тяга | |
| 95 | Т4.40.106 | Ось | |
| 96 | Т4.40.105 | Вилка | |
| 97 | 3,2x20.019 | Шплинт 3,2x20 | |
| 98 | М04.40.340-2 | Пружина | |
| 99 | 04.57.121 | Шланг | |
| 100 | М04.57.027 | Хомутик стяжной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
