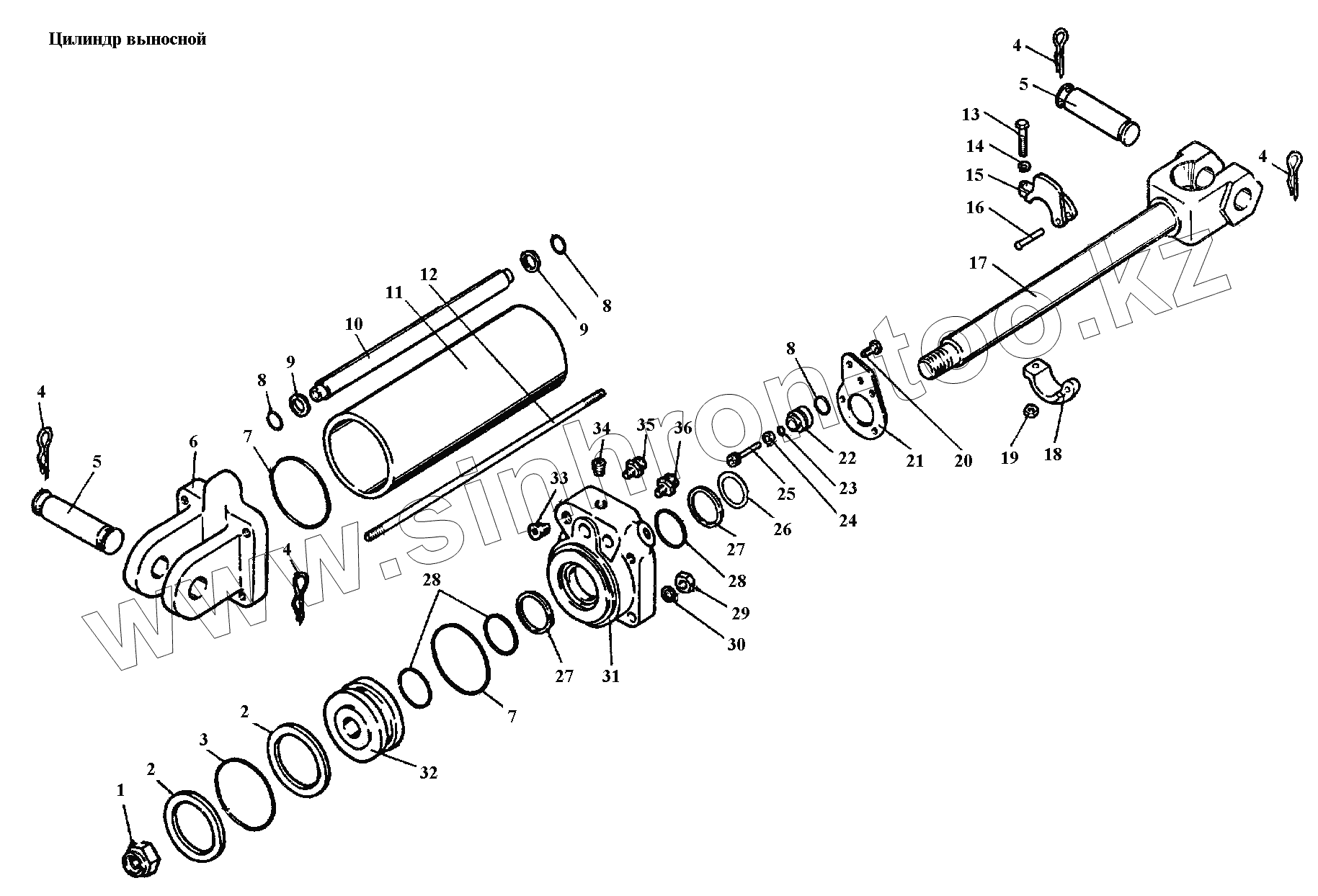

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Цилиндр выносной
1
2
2
3
4
4
4
4
5
5
6
7
7
8
8
8
9
9
10
11
12
13
15
16
17
18
20
21
22
23
24
25
26
27
27
28
28
29
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц75-1111001А | Ц75-1111001А | Цилиндр в сборе | |
| 54.60.001 | 54.60.001 | Цилиндр выносной в сборе | |
| 54.60.021А | 54.60.021А | Шланг выносного цилиндра составной в сборе с запорным устройством | |
| 1 | Ц90-1212007А | Гайка с кольцом в сборе | |
| 2 | Ц75-1111042 | Прокладка | |
| 3 | Ц75-1111043-3 | Кольцо | |
| 4 | 15-62059 | Шплинт пружинный | |
| 5 | Ц90-1212037В | Палец | |
| 6 | Ц75-1111020Г | Крышка задняя | |
| 7 | Ц75-1111045-3 | Кольцо | |
| 8 | Ц90-1212046-3 | Кольцо | |
| 9 | Ц90-1212027 | Шайба | |
| 10 | Ц90-1212026А | Маслопровод | |
| 11 | Ц75-1111022 | Корпус | |
| 12 | Ц90-1212041А | Шпилька | |
| 13 | М6-6gx35.88.019 | Болт М6-6gx35.88.016 | |
| 15 | Ц90-1212028А | Упор | |
| 16 | Ц90-1212030 | Палец упора | |
| 17 | Ц90-1212002А | Шток | |
| 18 | Ц90-1212029А | Полукольцо упора нижнее | |
| 20 | М6-6gx14.56.016 | Болт М6-6gx14.56.016 | |
| 21 | Ц90-1212035А | Крышка чистиков | |
| 22 | Ц90-1212033А | Корпус клапана | |
| 23 | Ц90-1212047-3 | Кольцо | |
| 24 | Ц90-1212034 | Втулка | |
| 25 | Ц90-1212004А | Клапан с уплотнением | |
| 26 | Ц90-1212036 | Чистик | |
| 27 | Ц90-1212048 | Прокладка | |
| 28 | Ц90-1212044А-3 | Кольцо | |
| 29 | М12-6Н.8 | Гайка М12-6Н.8.016 | |
| 31 | Ц75-1111021Б | Крышка передняя | |
| 32 | Ц75-1111023А | Поршень | |
| 33 | Ц90-1212057 | Заглушка 1/2 | |
| 34 | Ц90-1212056 | Заглушка 1/4 | |
| 35 | Н.036.05.003 | Штуцер | |
| 36 | Н.036.62.020 | Клапан замедлительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
