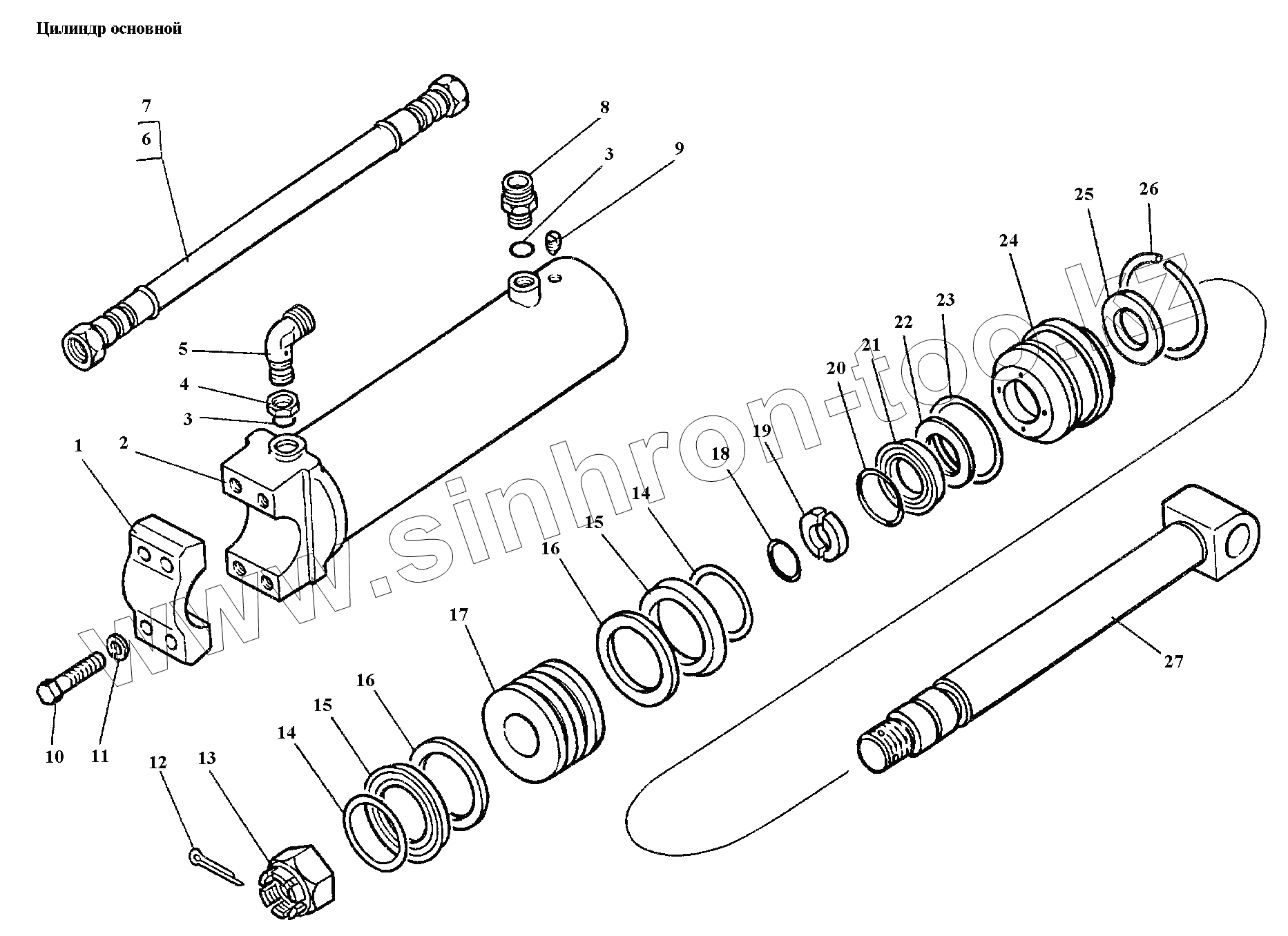

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Цилиндр основной
1
2
3
3
4
5
6
7
8
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.59.001 | М04.59.001 | Цилиндр основной | |
| 1 | Ц100x250.20.009 | Бугель | |
| 2 | Ц100x250.20.200 | Цилиндр | |
| 3 | Г48-70-111 | Кольцо уплотнительное | |
| 4 | Н.036.23.022 | Контргайка | |
| 5 | М04.59.002 | Клапан замедлительный | |
| 6 | Н.036.85.720 | Рукав высокого давления П-16, L = 710мм | |
| 7 | Н.036.85.680 | Рукав высокого давления П-16, L = 510мм | |
| 8 | Н.036.04.005 | Штуцер ввертной | |
| 11 | 16ОТ.65Г.06 | Шайба 16 65Г | |
| 12 | 8x80.019 | Шплинт 8x80 | |
| 13 | Ц100x250.20.012 | Гайка | |
| 14 | ЛТ-72А.26.304 | Кольцо | |
| 15 | 1-100x80-6 | Манжета | |
| 15 | 1-100x80-6 | Манжета | |
| 16 | Ц100x250.20.005 | Кольцо защитное | |
| 17 | Ц100x250.20.004 | Поршень | |
| 18 | 040-045-30-2-2 | Кольцо 040-045-30-2-3 | |
| 19 | ЛТ-72Б.26.302 | Полукольцо | |
| 20 | ЛТ-72А.06.002-01 | Кольцо | |
| 21 | 3-75x50-6 | Манжета | |
| 22 | Ц100x250.20.006 | Кольцо защитное | |
| 23 | 090-100-58-2-3 | Кольцо 090-100-58-2-3 | |
| 24 | Ц100x250.20.003 | Направляющая | |
| 25 | КМ2-06-16А-19-2 | Грязесъемник | |
| 26 | ЛТ-72.06Г.004-01 | Кольцо запорное | |
| 27 | Ц100x250.20.100 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
