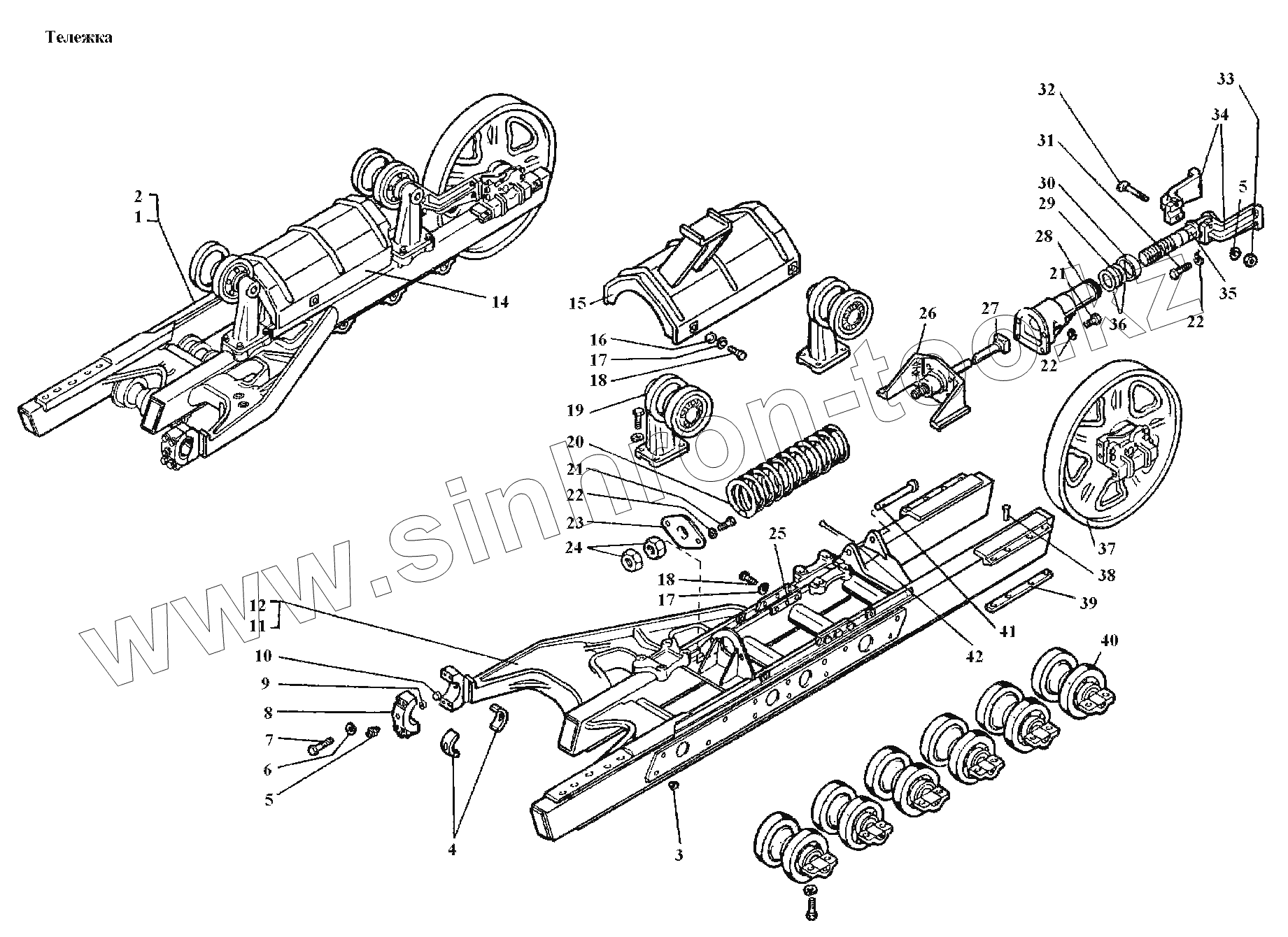

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Тележка
1
2
3
4
5
5
6
7
8
9
10
11
12
14
15
17
17
18
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
32
34
35
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.43.113-1 | 04.43.113-1 | Вилка | |
| 04.43А.016 | 04.43А.016 | Кронштейн с регулировочным винтом (поз. 28-30, 35, 36) | |
| 1 | 04.43А.001-4 | Тележка правая | |
| 2 | 04.43А.002-4 | Тележка левая | |
| 3 | 04.43.224 | Заглушка | |
| 4 | 04.34.101-3 | Вкладыш | |
| 5 | 1.3.Ц9.хр | Масленка 1.3.Ц6.ХР | |
| 5 | 1.3.Ц9.хр | Масленка 1.3.Ц6.ХР | |
| 6 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | |
| 7 | 04.43.160 | Болт кулака | |
| 8 | 04.43.150-5 | Крышка | |
| 9 | 04.43.158 | Фиксатор вкладыша | |
| 10 | 04.43.159 | Фиксатор вкладыша | |
| 11 | 04.43А.004-2 | Рама тележки правая | |
| 12 | 04.43А.003-2 | Рама тележки левая | |
| 14 | 04.43.020-8 | Щиток левой тележки в сборе | |
| 15 | 04.43.018-10 | Щиток правый | |
| 17 | 14ОТ65Г | Шайба 14 ОТ 65Г | |
| 17 | 14ОТ65Г | Шайба 14 ОТ 65Г | |
| 18 | М14-6gx30.88.016 | Болт М14-6gx30.88.016 | |
| 18 | М14-6gx30.88.016 | Болт М14-6gx30.88.016 | |
| 19 | 04.33А.001-7 | Каток поддерживающий | |
| 20 | 04.43.104-4 | Пружина натяжного механизма | |
| 21 | М16-6gx32.88.35.016 | Болт М16-6gx32.88.35.016 | |
| 21 | М16-6gx32.88.35.016 | Болт М16-6gx32.88.35.016 | |
| 22 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 22 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 22 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 23 | 04.43.105-3 | Упор пружин | |
| 24 | 04.43.255 | Гайка | |
| 25 | 04.43.164-1 | Планка опорная | |
| 26 | 04.43.110-4 | Кронштейн направляющий | |
| 27 | 04.43.107-2 | Болт стяжной | |
| 28 | 04.43А.017 | Кронштейн натяжной | |
| 29 | 04.43А.243 | Чистик | |
| 30 | 04.43А.241 | Колпак | |
| 32 | 04.43.163-1 | Болт | |
| 34 | 04.43.112-1 | Вилка | |
| 35 | 04.43А.111 | Винт регулировочный | |
| 36 | 04.43А.242 | Кольцо | |
| 37 | 04.32А.001-8 | Колесо направляющее | |
| 39 | 04.43.166 | Накладка | |
| 40 | 04.31А.001-10 | Каток опорный | |
| 41 | 04.43А.246 | Ось | |
| 42 | 5x45.019 | Шплинт 5x45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
