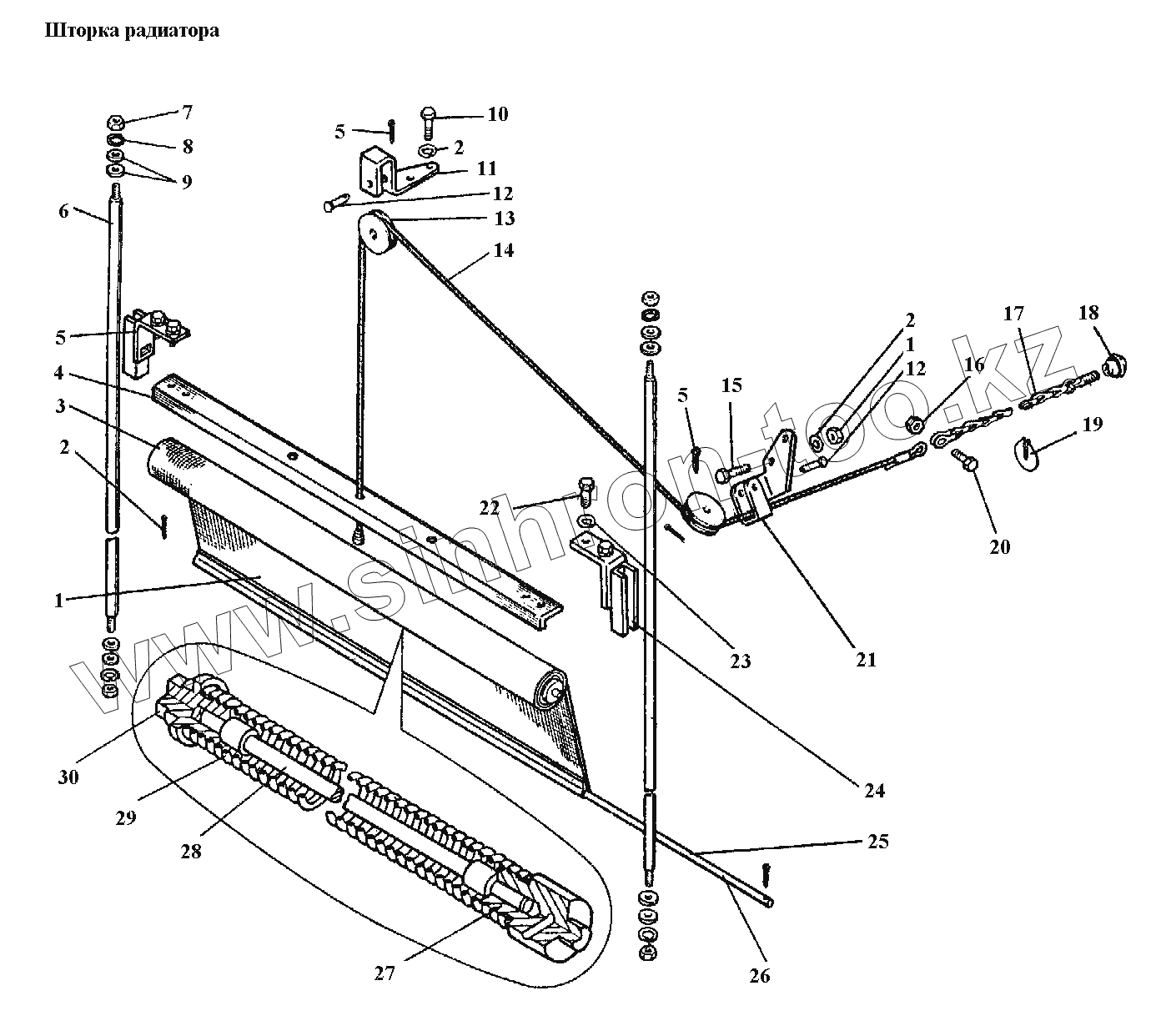

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Шторка радиатора
1
1
3
4
5
5
5
6
7
8
10
11
12
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04У.08.003 | 04У.08.003 | Радиатор масляный со стойками в сборе | |
| М04.08.001-3 | М04.08.001-3 | Радиатор масляный | |
| 1 | М04.04.121 | Шторка | |
| 3 | М04.04.006 | Валик со шторкой в сборе | |
| 4 | М04.04.148-1 | Планка соединительная | |
| 5 | М04.04.004 | Угольник правый в сборе | |
| 6 | М04.04.151-1 | Стержень направляющий | |
| 7 | М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 8 | 8Т65Г06 | Шайба 8 Т 65Г | |
| 10 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 11 | М04.04.114-3 | Кронштейн | |
| 12 | 54.20.405 | Ось | |
| 13 | М04.04.112 | Ролик | |
| 14 | М04.04.005 | Трос с наконечником в сборе | |
| 15 | М8-6gx20.88.35.016 | Болт М8-6gx20.88.35.016 | |
| 17 | 04.04.010-4 | Цепь с кольцом и осью рукоятки в сборе | |
| 18 | А13.04.010 | Рукоятка | |
| 19 | 04.04.133 | Фиксатор | |
| 20 | М6-6gx12.88.05 | Болт М6-6gx12.88.35.016 | |
| 21 | М04.04.116-3 | Кронштейн | |
| 22 | М6-6gx14.56.016 | Болт М6-6gx14.56.016 | |
| 23 | 6Т65Г06 | Шайба 6 Т 65Г | |
| 24 | М04.04.003 | Угольник левый в сборе | |
| 25 | М04.04.113 | Валик шторки | |
| 26 | 402.04.113 | Валик шторки | |
| 27 | М04.04.127 | Наконечник пружины | |
| 28 | М04.04.009 | Стержень | |
| 29 | 77.14.113 | Пружина | |
| 30 | М04.04.126 | Наконечник пружины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
