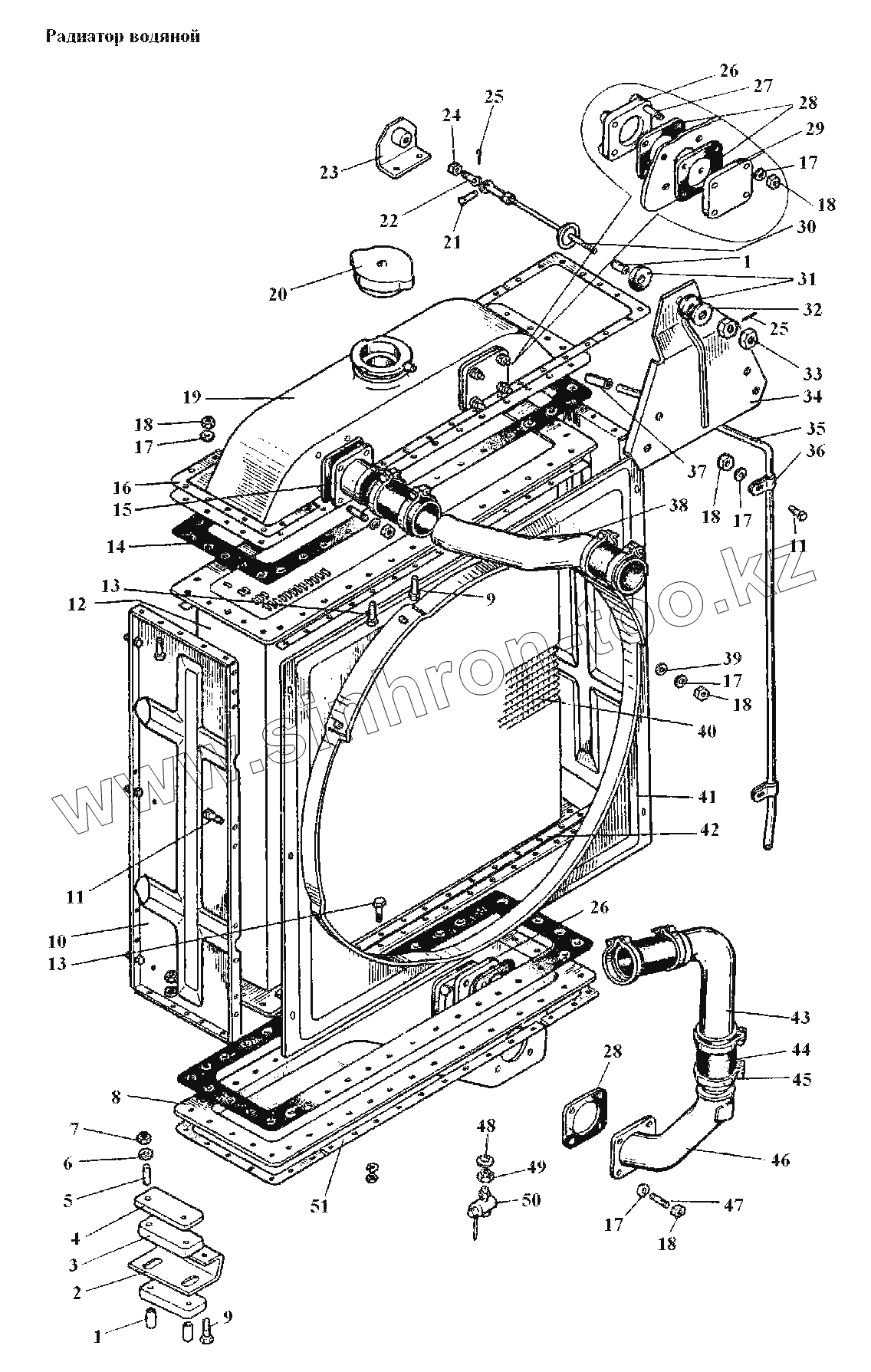

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Радиатор водяной
1
1
2
3
4
7
8
9
9
10
11
11
12
13
13
14
15
16
17
17
17
17
17
18
18
18
18
18
19
20
21
22
23
24
25
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.13.001-1 | М04.13.001-1 | Установка водяного радиатора | |
| 1 | М04.13.169 | Втулка | |
| 2 | М04У.13.220 | Опора радиатора | |
| 3 | М04.13.171 | Подушка | |
| 4 | М04.13.170 | Накладка | |
| 7 | М12-6Н.5.016 | Гайка М12-6Н.5.016 | |
| 8 | 85У.13.055 | Бак радиатора нижний в сборе | |
| 9 | М8-6gx30.66 | Болт М8-6gx30.66 | |
| 9 | М8-6gx30.66 | Болт М8-6gx30.66 | |
| 10 | 85У.13.053-2 | Стойка | |
| 11 | М8-6gx16.88.019 | Болт М8-6gx16.88.019 | |
| 11 | М8-6gx16.88.019 | Болт М8-6gx16.88.019 | |
| 12 | М04У.13.003-1 | Радиатор | |
| 13 | М8-6gx25.56 | Болт М8-6gx25.88.019 | |
| 13 | М8-6gx25.56 | Болт М8-6gx25.88.019 | |
| 14 | М04У.13.118 | Прокладка баков | |
| 15 | М04У.13.107 | Патрубок верхнего бака | |
| 16 | М04У.13.121-1 | Накладка угловая | |
| 17 | 8.65Г05 | Шайба 8 65Г | |
| 17 | 8.65Г05 | Шайба 8 65Г | |
| 17 | 8.65Г05 | Шайба 8 65Г | |
| 18 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 18 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 18 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 18 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 18 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 19 | 85У.13.050-1 | Бак верхний | |
| 20 | А21.01.270 | Крышка | |
| 21 | Т4.40.106 | Ось | |
| 22 | М04.13.127-2 | Проушина | |
| 23 | М04У.13.198 | Кронштейн | |
| 24 | М12-6Н.8 | Гайка М12-6Н.8.016 | |
| 25 | 3,2x20.019 | Шплинт 3,2x20 | |
| 25 | 3,2x20.019 | Шплинт 3,2x20 | |
| 26 | М04У.13.109-1 | Фланец | |
| 27 | М8-6gx25.66.019 | Шпилька М8-6gx25.66.019 | |
| 28 | М04У.13.133 | Прокладка | |
| 29 | 85У.13.313 | Заглушка | |
| 30 | М04.13.031 | Тяга в сборе | |
| 31 | Т4.02.133-1 | Прокладка | |
| 32 | 54.50.441 | Шайба | |
| 33 | М12x1,25.6.016 | Гайка М12x1,25-6Н.8.016 | |
| 34 | М04.13.161-1 | Кронштейн | |
| 35 | М04У.13.337-1 | Трубка пароотводящая | |
| 36 | 150У.13.237 | Скоба | |
| 37 | 65-13-40-10 | Рукав-деталь | |
| 38 | М04.13.135-3 | Патрубок переходной | |
| 40 | 77У.13.016-2 | Сердцевина водяного радиатора | |
| 41 | М04.13.015 | Кожух вентилятора | |
| 42 | М04У.13.123-1 | Накладка внутренняя | |
| 43 | М04.13.136-1 | Патрубок переходной нижний | |
| 44 | М04.13.160 | Муфта | |
| 45 | М04.13.035 | Хомут стяжной | |
| 46 | 85У.13.312-1 | Патрубок нижнего бака | |
| 47 | М8-6gx35.66.019 | Шпилька М8-6gx35.66.019 | |
| 48 | М04.13.180А | Прокладка | |
| 49 | М04.13.179 | Штуцер | |
| 50 | М04.13.063 | Краник сливной | |
| 51 | М04У.13.122-1 | Накладка наружная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
