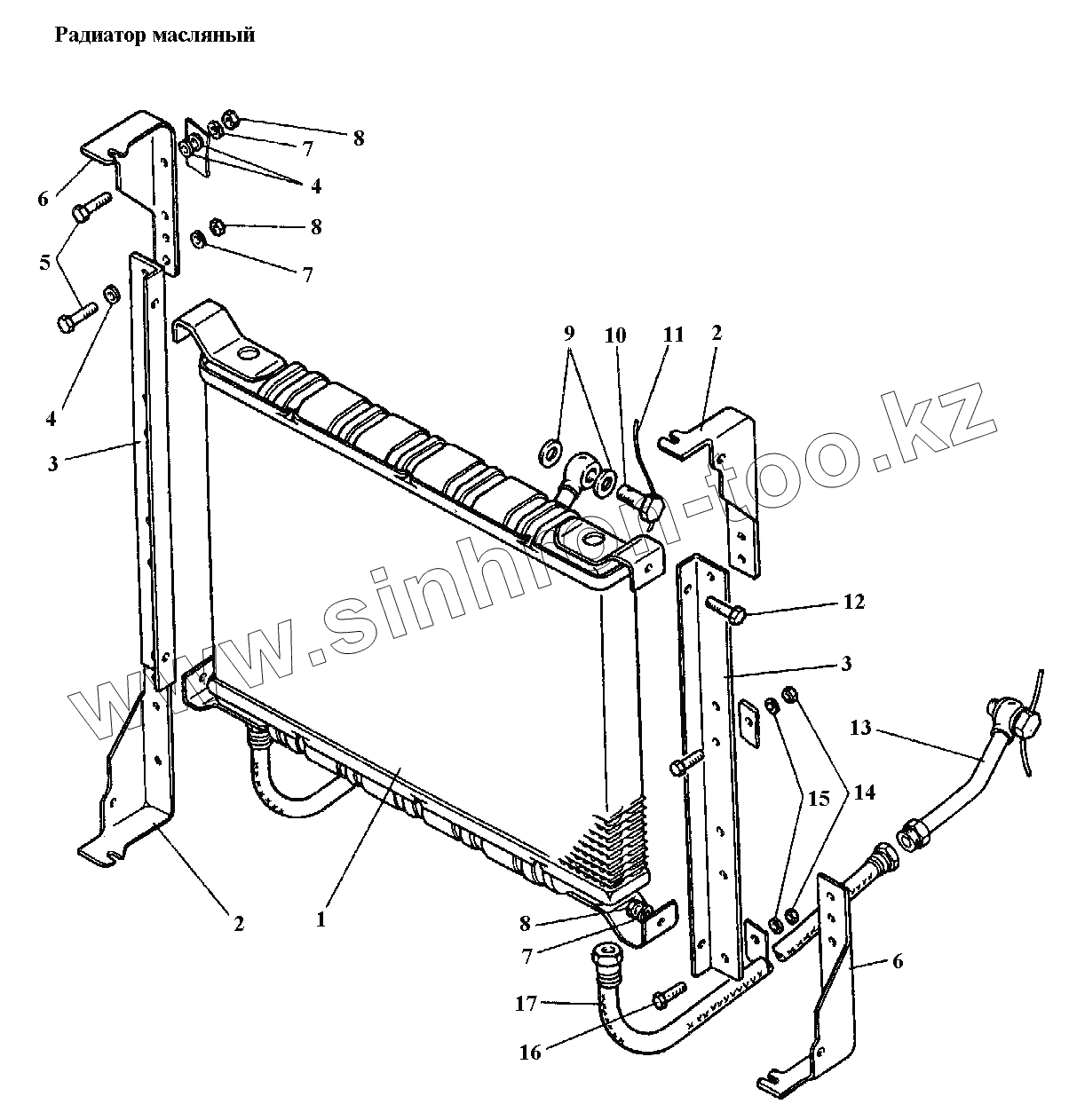

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Радиатор масляный
1
2
2
3
3
5
6
6
7
7
7
8
8
8
9
10
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402.08.001 | 402.08.001 | Радиатор масляный | |
| 1 | 150У.08.000-1 | Радиатор масляный со стойками | |
| 2 | 402.08.118 | Стойка | |
| 3 | 150У.13.001-1А | Кронштейн | |
| 5 | М8-6gx20.88.35.016 | Болт М8-6gx20.88.35.016 | |
| 6 | 402.08.117 | Стойка | |
| 7 | 8.65Г.05 | Шайба 8 65Г | |
| 7 | 8.65Г05 | Шайба 8 65Г | |
| 7 | 8.65Г05 | Шайба 8 65Г | |
| 8 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 8 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 8 | М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 9 | СМД7-0929 | Прокладка | |
| 10 | 54.08.406 | Болт зажимной | |
| 12 | М8-6gx16.88.019 | Болт М8-6gx16.88.019 | |
| 13 | МТ4.08.004 | Маслопровод задний | |
| 14 | М10-6Н.6 | Гайка М10-6Н.6 | |
| 15 | 1065Г | Шайба 10 65Г | |
| 16 | М10-6gx16.66 | Болт М10-6gx16.88.019 | |
| 17 | МТ4.08.005 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
