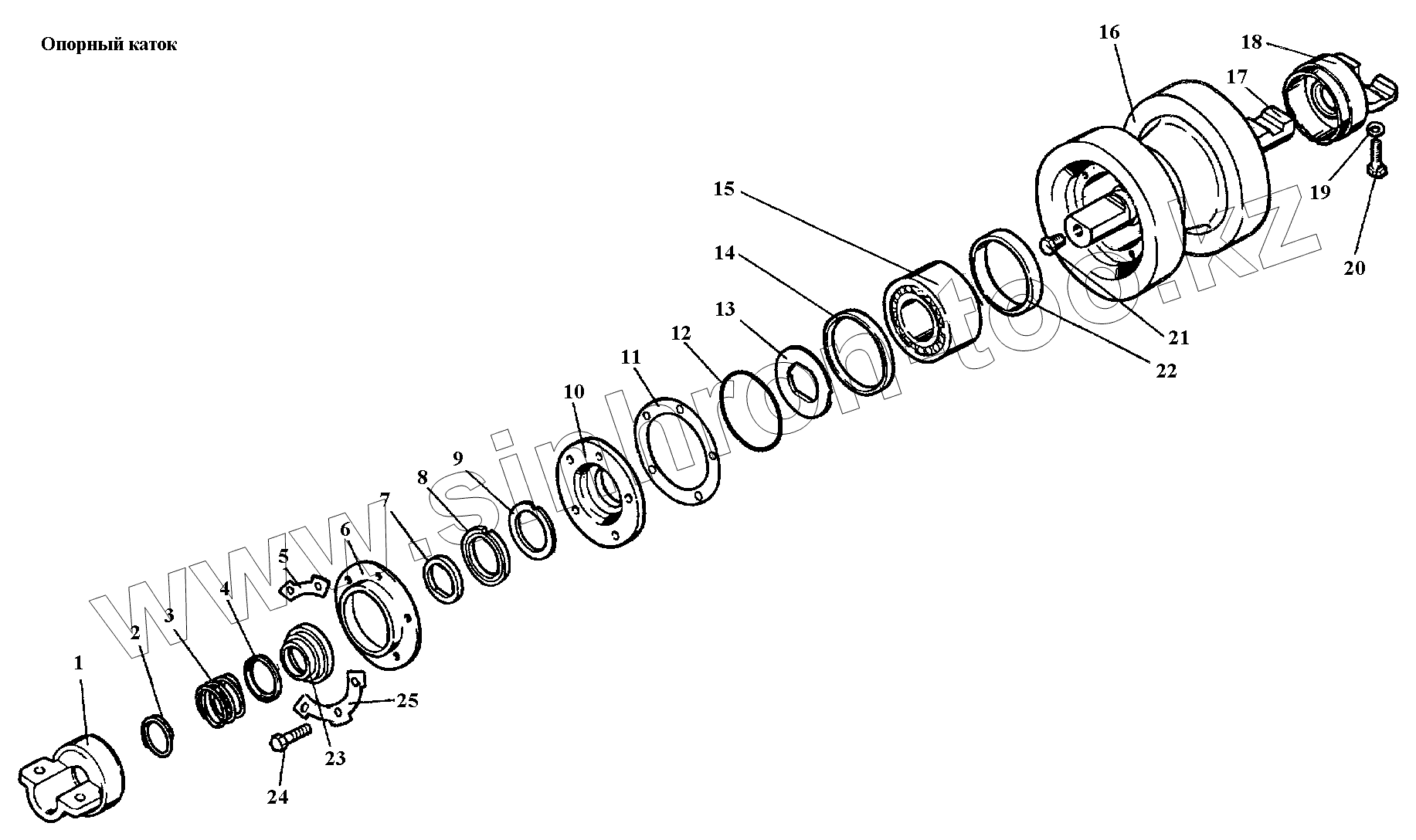

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Опорный каток
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04.31А.004-2 | Кронштейн наружный | |
| 2 | 04.31А.128 | Кольцо пружинное | |
| 3 | 04.31А.127 | Пружина | |
| 4 | 04.31А.126 | Обойма | |
| 5 | 04.31.110 | Шайба замковая | |
| 6 | 04.31А.108А | Шайба защитная | |
| 7 | 04.31А.129 | Кольцо уплотнительное малое | |
| 8 | 04.31А.130 | Кольцо уплотнительное | |
| 9 | 04.31А.138 | Прокладка | |
| 10 | 04.31А.006 | Шайба упорная | |
| 11 | 04.31.117 | Прокладка регулировочная | |
| 12 | 04.31.116 | Кольцо уплотнительное | |
| 13 | 04.31.113-1 | Кольцо упорное | |
| 14 | 04.31.115-1 | Кольцо | |
| 15 | 954712К1 | Подшипник 954712К1 (нестандартный) | |
| 16 | 04.31А.002-4 | Каток опорный | |
| 17 | 04.31А.101-2 | Ось катка | |
| 18 | 04.31А.005-2 | Кронштейн внутренний | |
| 19 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | |
| 21 | КГ3/810кп | Пробка - КГ 3/8 10 кп | |
| 22 | 04.31.112-1 | Кольцо внутреннее | |
| 23 | 04.31А.125 | Манжета | |
| 24 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 25 | 04.31.139 | Шайба замковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
