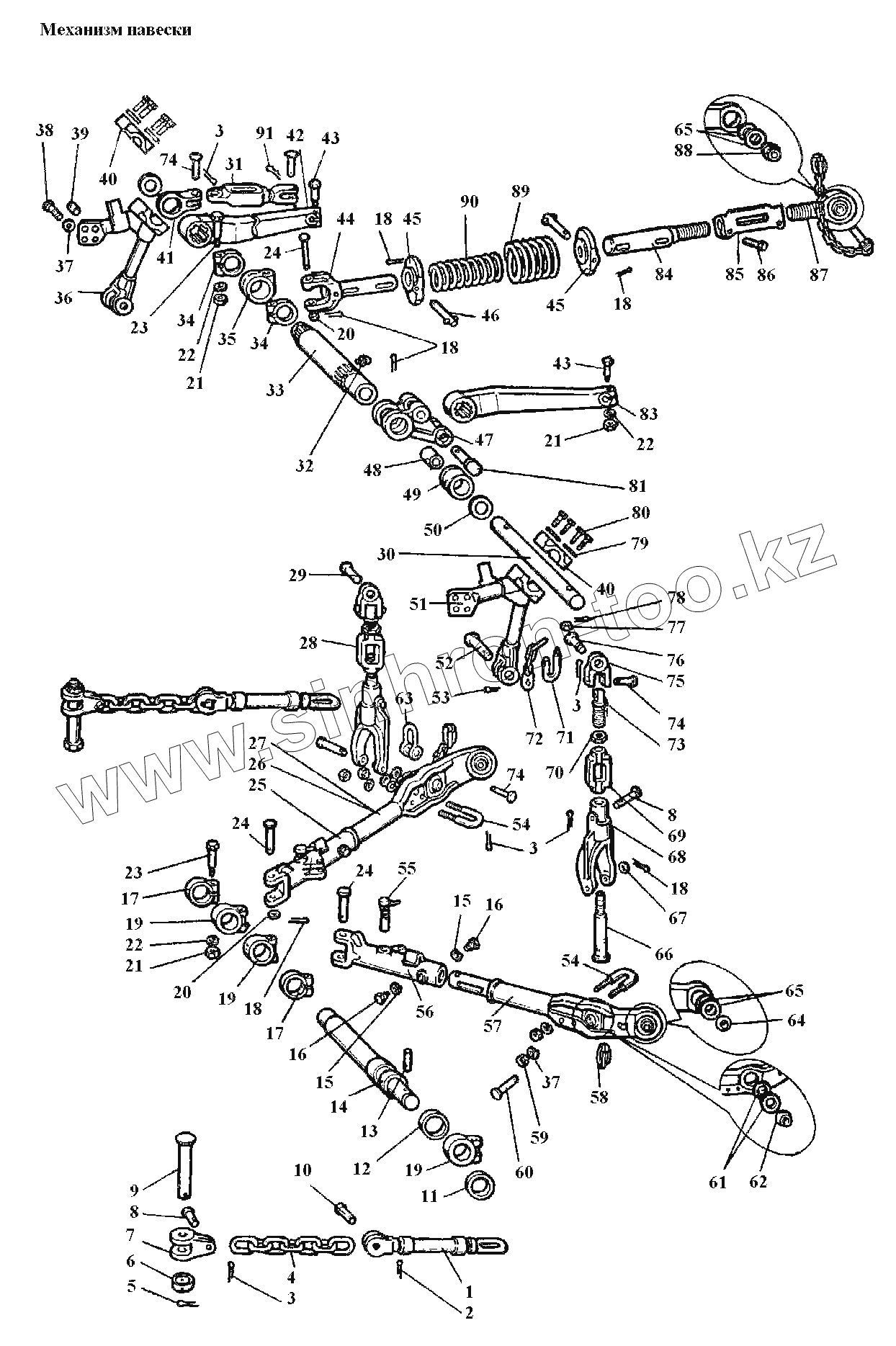

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Механизм навески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
6
7
8
8
9
10
11
12
14
15
15
16
16
17
17
19
19
19
20
20
22
22
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
40
41
42
43
43
44
45
45
46
47
48
49
50
51
52
54
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
71
72
73
74
74
74
75
76
77
78
79
80
81
83
84
85
86
87
88
89
90
91
Позиция на иллюстрации Заводской номер детали Название детали
04.56.025-2Р 04.56.025-2Р Ось нижняя (поз. 14, 17, 19, 21-23)
04.56.001-3 04.56.001-3 Механизм навески
04.56.015-1 04.56.015-1 Вал рычагов (поз. 33 и 48)
1 М04.56.064-2 Муфта растяжек
2 5x45.019 Шплинт 5x45
3 6,3x40.019 Шплинт 6,3x40.05
3 6,3x40.019 Шплинт 6,3x40.05
3 6,3x40.019 Шплинт 6,3x40.05
3 6,3x40.019 Шплинт 6,3x40.05
4 М04.56.181-4 Цепь 16х96
6 04.56.339 Кольцо
7 М04.56.126 Серьга цепи
8 77.60.179-1 Палец серьги
9 М04.56.109-1 Палец бугеля
10 04.56.140 Палец
11 04.56.207 Кольцо
12 04.56.266 Кольцо
14 04.56.110-4А Ось нижняя
15 18ОТ65Г06 Шайба 18 ОТ 65Г
15 18ОТ65Г06 Шайба 18 ОТ 65Г
16 77.60.636 Винт ограничительный
17 04.56.125-2 Ограничитель
19 04.56.177-3 Головка нижних тяг
20 77.60.218 Шайба
22 14ОТ65Г Шайба 14 ОТ 65Г
22 14ОТ65Г Шайба 14 ОТ 65Г
22 14ОТ65Г Шайба 14 ОТ 65Г
23 04.56.265 Болт стяжной
24 77.60.131-1 Палец вилки
25 04.56.035-1 Вилка нижней тяги правая
26 04.56.018-4 Тяга нижняя левая
27 04.56.017-4 Тяга нижняя правая
28 77.60.015-1А Раскос в сборе
29 77.60.168 Палец рычага малый
30 54.56.131-3 Ось верхняя
31 04.56.062 Тяга механическая
32 1.3.Ц6 Масленка 1.3.Ц6
33 04.56.273-1 Вал рычагов
34 04.56.271-1 Ограничитель
35 04.56.270-1 Головка верхней тяги
36 04.56.012-3 Стойка правая в сборе
37 20ОТ65Г06 Шайба 20 ОТ 65Г
37 20ОТ65Г06 Шайба 20 ОТ 65Г
38 4М20x1,5-6gx60.88.35.016 Болт 4М20x1,5-6gx60.88.35.016
39 60-15-045 Штифт
40 54.56.109-2 Крышка бугеля стойки
41 04.56.331 Серьга
42 04.56.054 Рычаг подъемный правый
43 77.60.174 Болт рычагов
44 04.56.014 Вилка
45 77.60.147 Шайба упорная
46 04.56.337 Палец
47 77.60.103 Рычаг штока
48 77.60.170-1-А Втулка вала рычагов
49 54.56.141-1 Втулка упорная
50 77.60.169 Шайба
51 04.56.011-3 Стойка левая в сборе
52 54.56.103-1 Палец стойки
54 04.56.219 Стремянка
55 04.56.037 Палец тяги
56 04.56.036-1 Вилка нижней тяги левая
57 04.56.162-3-01 Головка задняя
58 04.56.042-1 Чека с кольцом
59 М20x1,5-6Н.6.016 Гайка М20x1,5-6Н.6.016
60 77.60.173 Палец рычагов нижний
61 04.56.192-2 Кольцо
62 77.60.175 Яблоко нижних тяг
63 04.56.336 Скоба
64 04.56.123 Шарнир
65 04.56.165-2 Кольцо
66 77.60.113-1 Винт раскоса
67 А34-4 Шайба
68 77.60.114-1 Вилка раскоса
69 77.60.115 Муфта раскоса
71 77.60.166А Фиксатор
72 77.60.036 Цепочка в сборе
73 77.60.116 Винт раскоса верхний
74 77.60.165 Палец серьги раскоса
75 04.56.340 Серьга раскоса
76 77.60.157 Палец рычага
77 77.60.167 Гайка фиксатора
78 4x32.019 Шплинт 4x32
79 54.56.200 Пластина замковая
80 4М20-6gx70.88.35.016 Болт
81 77.60.138А Палец рычага штока
83 77.60.101 Рычаг подъемный левый
84 77.60.139-1 Винт верхней тяги
85 77.60.144 Муфта
86 М16-6gx50.88.35 Болт М16-6gx50.88.35.016
87 04.56.028 Головка с пальцем
88 04.56.123-01 Шарнир
89 77.60.142 Пружина большая
90 77.60.143 Пружина малая
91 04.56.338 Шплинт пружинный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
