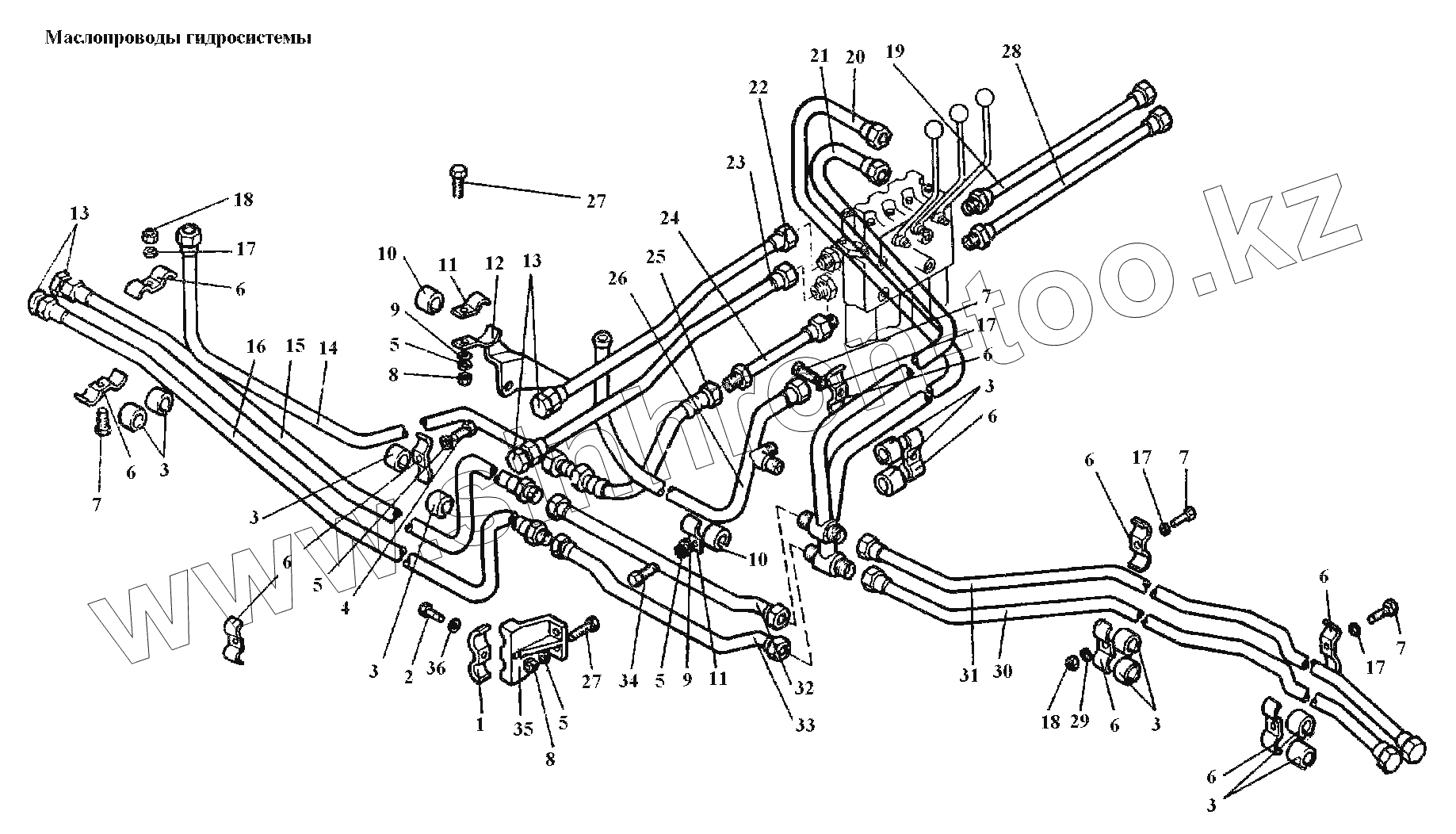

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Маслопроводы
1
2
3
3
3
3
3
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
17
17
17
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402.54.006 | 402.54.006 | Труба верхняя | |
| М04.54.001-1 | М04.54.001-1 | Маслопроводы | |
| Н036.85.720 | Н036.85.720 | Рукав высокого давления D=16 | |
| 402.54.014 | 402.54.014 | Труба левая нижняя | |
| 402.54.007 | 402.54.007 | Труба нижняя | |
| 402.54.012 | 402.54.012 | Труба левая верхняя | |
| 1 | 54.54.116 | Зажим правый | |
| 2 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 3 | М04.54.135 | Кронштейн | |
| 4 | М12-6gx45.88.35.016 | Болт М12-6gx45.88.35.016 | |
| 5 | 1265Г | Шайба 12 65Г | |
| 5 | 1265Г | Шайба 12 65Г | |
| 5 | 1265Г | Шайба 12 65Г | |
| 5 | 1265Г | Шайба 12 65Г | |
| 6 | М04.54.133 | Зажим | |
| 7 | М10-6gx55.66 | Болт М10-6gx55.88.35.016 | |
| 7 | М10-6gx55.66 | Болт М10-6gx55.88.35.016 | |
| 7 | М10-6gx55.66 | Болт М10-6gx55.88.35.016 | |
| 7 | М10-6gx55.66 | Болт М10-6gx55.88.35.016 | |
| 8 | М12-6Н.5.016 | Гайка М12-6Н.5.016 | |
| 8 | М12-6Н.5.016 | Гайка М12-6Н.5.016 | |
| 9 | 12.01.019 | Шайба 12.01 | |
| 9 | 12.01.019 | Шайба 12.01 | |
| 10 | М04.54.138 | Прокладка | |
| 11 | М04.54.136 | Скоба | |
| 12 | М04.54.024 | Кронштейн | |
| 13 | 54.54.124 | Заглушка | |
| 14 | М04.54.005-3 | Труба от насоса к распределителю | |
| 15 | М04.54.019-2 | Труба передняя нижняя | |
| 16 | М04.54.020-2 | Труба передняя верхняя | |
| 17 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 17 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 17 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 17 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 19 | М04.54.017 | Труба правая верхняя | |
| 20 | М04.54.006-2А | Труба верхняя | |
| 21 | М04.54.007-2 | Труба нижняя | |
| 22 | 04.54.012-3 | Труба левая верхняя | |
| 23 | 04.54.014-3 | Труба левая нижняя | |
| 24 | М04.54.026-1 | Патрубок | |
| 25 | Н036.85.680 | Рукав высокого давления D=16 | |
| 26 | М04.54.004-2 | Труба от распределителя к баку | |
| 27 | М12-6gx30.88.35.016 | Болт М12-6gx30.88.35.016 | |
| 27 | М12-6gx30.88.35.016 | Болт М12-6gx30.88.35.016 | |
| 28 | М04.54.017-01 | Труба правая нижняя | |
| 29 | 10.01-8КП.019 | Шайба 10.01 | |
| 30 | М04.54.010-1 | Труба задняя нижняя | |
| 31 | М04.54.015-1 | Труба задняя верхняя | |
| 32 | М04.54.008-2 | Труба передняя верхняя | |
| 33 | М04.54.009-2 | Труба передняя нижняя | |
| 35 | 04.54.113 | Кронштейн правый | |
| 36 | 8.65Г05 | Шайба 8 65Г |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
