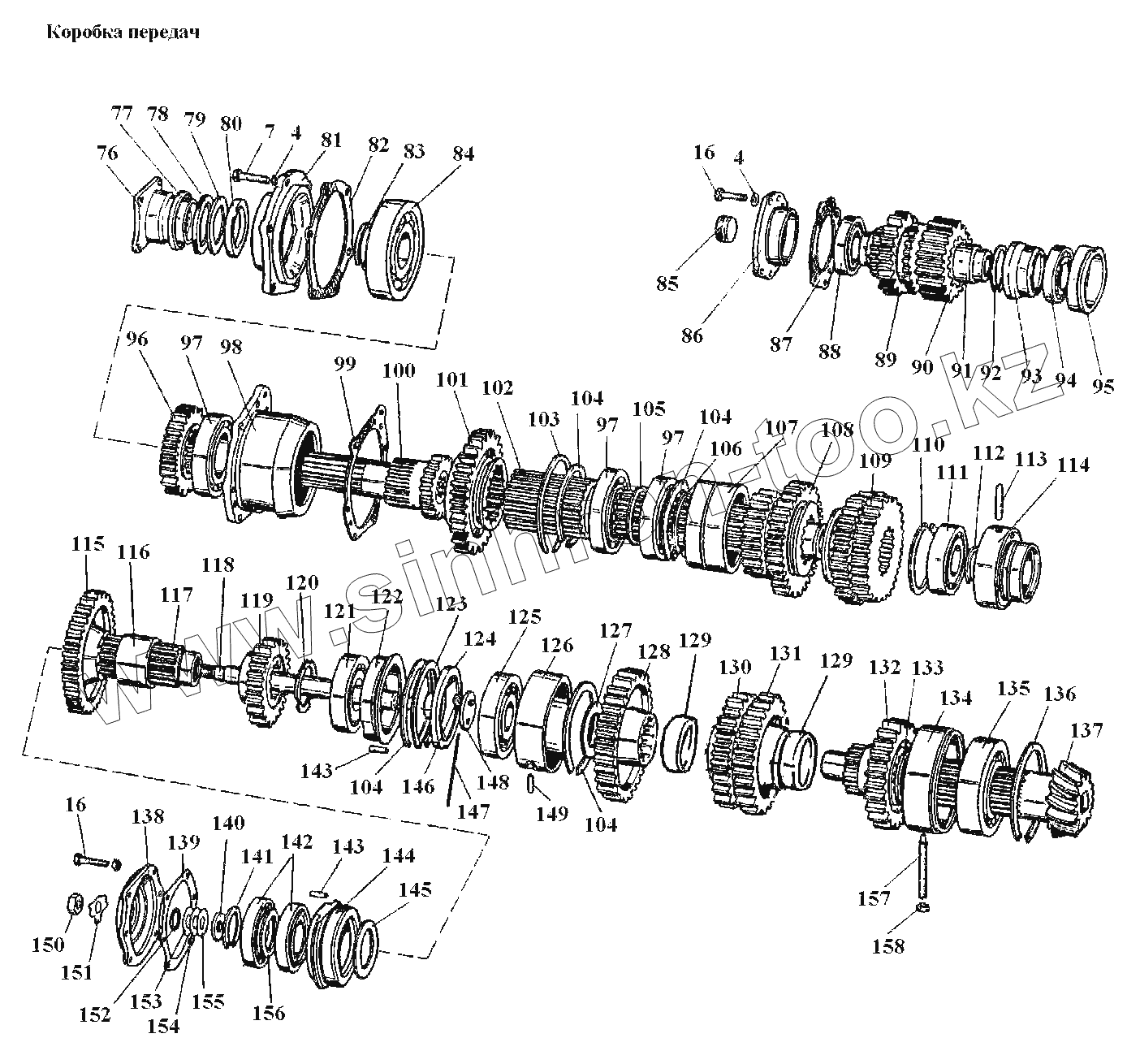

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Коробка передач
4
4
7
16
16
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
97
97
98
99
100
101
102
103
104
104
104
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
131
132
133
134
135
136
137
138
139
140
141
142
144
145
146
148
151
152
153
154
155
156
157
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.37.177 | Т4.37.177 | Шестерня четвертой передачи | |
| МТ4.37.179 | МТ4.37.179 | Блок шестерен 3 и 4 передач | |
| 4 | 1265Г | Шайба 12 65Г | |
| 4 | 1265Г | Шайба 12 65Г | |
| 7 | М12-6gx50.88.35.016 | Болт М12-6gx50.88.35.016 | |
| 16 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 16 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 76 | 05.37.154 | Фланец кардана | |
| 77 | 04.37.114 | Обойма сальника | |
| 78 | 04.37.115 | Кольцо-сальник | |
| 79 | 04.37.126 | Кольцо промежуточное | |
| 80 | 1.1-80x105-4 | Манжета | |
| 81 | 05.37.170-1 | Крышка подшипника | |
| 82 | Т4.37А.169 | Прокладка | |
| 83 | 05.37.112А | Кольцо | |
| 84 | 413 | Подшипник 413 | |
| 85 | Т4.54.174 | Заглушка | |
| 86 | Т4.37А.214-1 | Корпус подшипника | |
| 87 | Т4.37А.190-1 | Прокладка | |
| 88 | 12210К1 | Подшипник 12210К1 | |
| 89 | Т4.37А.181-2 | Шестерня реверса | |
| 90 | Т4.37.255 | Шестерня неподвижная | |
| 91 | Т4.37А.195А | Вал реверса | |
| 92 | Т4.37.266 | Кольцо | |
| 93 | Т4.37.267 | Втулка распорная | |
| 94 | 12211К1 | Подшипник 12211К1 | |
| 95 | Т4.37А.220-1 | Стакан | |
| 96 | Т4.37А.140-1 | Шестерня ведущая | |
| 97 | 216К1 | Подшипник шариковый радиальный однорядный (80х140х26) ГОСТ 8338-75 | |
| 97 | 216К1 | Подшипник шариковый радиальный однорядный (80х140х26) ГОСТ 8338-75 | |
| 97 | 216К1 | Подшипник шариковый радиальный однорядный (80х140х26) ГОСТ 8338-75 | |
| 98 | Т4.37А.106 | Корпус промежуточный | |
| 99 | Т4.37А.107 | Прокладка | |
| 100 | 05.37.004-1 | Вал промежуточный | |
| 101 | Т4.37А.148-1А | Шестерня подвижная | |
| 102 | Т4.37А.154 | Вал первичный | |
| 103 | 04.37.184А | Кольцо | |
| 104 | 04.37.186А | Кольцо | |
| 105 | Т4.37А.188 | Кольцо промежуточное | |
| 106 | 04.37.234А | Кольцо | |
| 107 | Т4.37А.141-1 | Стакан | |
| 108 | 05.37.179 | Блок шестерен 1 и 4 передач | |
| 109 | 05.37.132 | Блок шестерен | |
| 110 | КУВт-120 | Кольцо упорное внутреннее | |
| 111 | 2311К1М | Подшипник 2311К1М | |
| 112 | КУН-55 | Кольцо упорное наружное | |
| 113 | Т4.37.159 | Стопор | |
| 114 | Т4.37А.158 | Стакан | |
| 115 | Т4.37А.180-1 | Шестерня редуктора большая | |
| 116 | Т4.37А.231А | Втулка распорная | |
| 117 | Т4.37А.219-1 | Вал редуктора | |
| 118 | Т4.37А.210-2 | Стержень регулировочный | |
| 119 | Т4.37А.191-2 | Шестерня редуктора малая | |
| 120 | Т4.37А.259 | Кольцо упорное | |
| 121 | 12312КМ | Подшипник роликовый (60х130х31) ГОСТ 8328-75 | |
| 122 | Т4.37А.139-2 | Стакан подшипника вала редуктора (задний) | |
| 123 | Т4.37А.227 | Кольцо | |
| 124 | Т4.37А.211-1 | Головка регулировочного стержня | |
| 125 | 411 | Подшипник шариковый радиальный однорядный (55х140х33) ГОСТ 8338-75 | |
| 126 | Т4.37А.221-1 | Стакан подшипника вала вторичного | |
| 127 | 04.37.122-1А | Кольцо упорное | |
| 128 | 05.37.177 | Шестерня 1 передачи | |
| 129 | 05.37.155 | Втулка | |
| 130 | 05.37.145 | Шестерня 4 передачи | |
| 131 | Т4.37А.143 | Шестерня | |
| 132 | Т4.37.144 | Шестерня первой передачи | |
| 133 | Т4.37.146 | Кольцо распорное | |
| 134 | 04.37.159 | Стакан подшипника вторичного вала (задний) | |
| 135 | 2615КМ | Подшипник роликовый (75х160х55) ГОСТ 8328-75 | |
| 136 | 04.37.119А | Кольцо | |
| 137 | Т4.37.167 | Вал вторичный | |
| 138 | Т4.37А.258 | Крышка | |
| 139 | Т4.37А.241-1 | Прокладка | |
| 140 | Т4.37А.203 | Кольцо | |
| 141 | Т4.37А.222-1 | Кольцо | |
| 142 | 212К5 | Подшипник шариковый радиальный однорядный (60х110х22) ГОСТ 8338-75 | |
| 144 | Т4.37А.257 | Стакан подшипников | |
| 145 | Т4.37А.202-1 | Кольцо упорное | |
| 146 | 3М12-6gx30.58.016 | Болт | |
| 148 | 04.37.125 | Шайба упорная | |
| 151 | Т4.37А.263 | Шайба | |
| 152 | 020-025-30-2-2 | Кольцо 020-025-30-2-2 | |
| 153 | Т4.37А.223-1 | Прокладка регулировочная | |
| 154 | Т4.37А.224-1 | Прокладка регулировочная | |
| 155 | Т4.37А.225-1 | Прокладка регулировочная | |
| 156 | Т4.37А.260 | Кольцо промежуточное | |
| 157 | 04.37.137 | Винт установочный |
