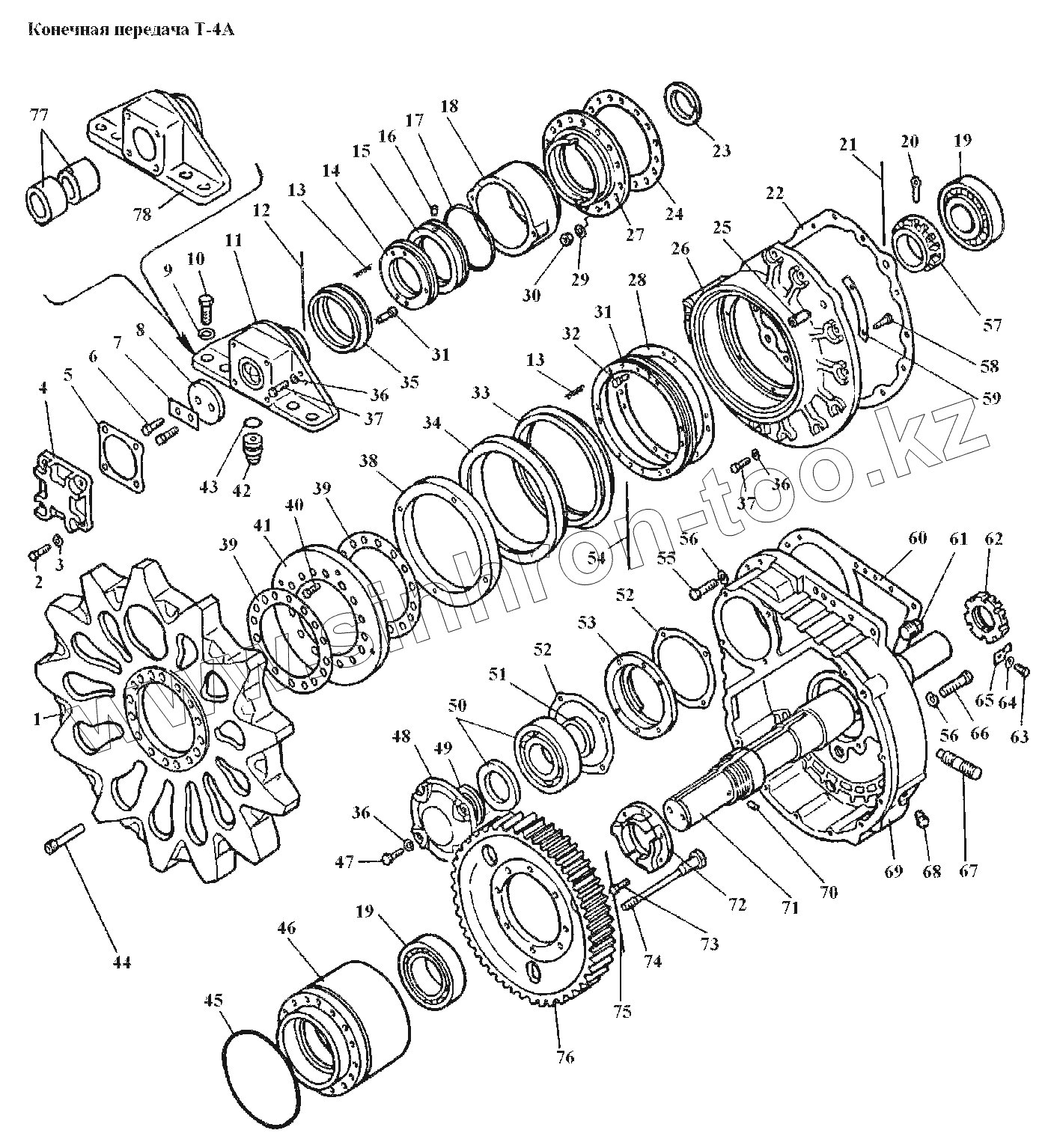

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Конечная передача Т-4А
1
2
3
4
5
6
7
8
9
10
11
13
13
14
15
17
18
19
19
20
22
23
24
25
26
27
28
29
31
31
32
33
34
35
36
36
36
37
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
71
72
73
74
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402.39.001 | 402.39.001 | Передача конечная | |
| 04.39.001-1А | 04.39.001-1А | Передача конечная | |
| 1 | 04.39.102-2Б | Колесо ведущее | |
| 2 | М12-6gx40.88.35.016 | Болт М12-6gx40.88.35.016 | |
| 3 | 1265Г | Шайба 12 65Г | |
| 4 | 04.39.125-1 | Крышка | |
| 5 | 04.39.124-1 | Прокладка | |
| 6 | 04.39.146 | Болт специальный | |
| 7 | 04.39.128 | Пластина замковая | |
| 8 | 04.39.127 | Шайба упорная | |
| 9 | 20ОТ65Г06 | Шайба 20 ОТ 65Г | |
| 10 | 4М20-6gx50.88.35.016 | Болт 4М20-6gx50.88.35.016 | |
| 11 | 04.39.004-2В | Подшипник оси с втулками | |
| 13 | Д37А-1403368Б | Пружина | |
| 14 | 04.39.204-1 | Диск нажимной малый | |
| 15 | 04.39.203-1 | Диск малый | |
| 17 | 04.39.211 | Кольцо уплотнительное | |
| 18 | 04.39.137-1Б | Корпус уплотнения малый | |
| 19 | 7519СФ | Подшипник 7519СФ | |
| 19 | 7519СФ | Подшипник 7519СФ | |
| 20 | 04.39.121-1 | Штифт стопорный | |
| 22 | 402.39.104 | Прокладка | |
| 23 | 04.39.132 | Кольцо упорное | |
| 24 | 04.39.119 | Прокладка | |
| 25 | 60-15-045 | Штифт | |
| 26 | 402.39.112-1-01 | Крышка картера | |
| 27 | 04.39.150-2 | Корпус сальника | |
| 28 | 04.39.239 | Прокладка | |
| 29 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | |
| 31 | 402.39.238 | Диск опорный | |
| 32 | 04.39.141 | Штифт | |
| 33 | 04.39.110-2А | Манжета большая | |
| 34 | 04.39.202-1 | Диск нажимной большой | |
| 35 | 04.39.152-2 | Манжета малая | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 36 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 37 | М10-6gx35.88.35.016 | Болт М10-6gx35.88.35.016 | |
| 37 | М10-6gx35.88.35.016 | Болт М10-6gx35.88.35.016 | |
| 38 | 04.39.201-1А | Диск большой | |
| 39 | 04.39.140 | Прокладка | |
| 40 | М8-6gx12.66 | Болт М8-6gx12.88.35.016 | |
| 41 | 04.39.113-2 | Кожух защитный внутренний | |
| 42 | 04.39.129 | Штифт установочный | |
| 43 | 04.39.165 | Кольцо | |
| 44 | 04.39.138-1 | Шпилька установочная | |
| 45 | 04.39.236 | Кольцо уплотнительное | |
| 46 | 04.39.116-1 | Ступица колеса ведущего | |
| 47 | М10-6gx45 | Болт М10-6gx45.88.35.016 | |
| 48 | 04.39.105-2Б | Крышка картера малая | |
| 49 | Т4.37.146 | Кольцо распорное | |
| 50 | 92315КМ | Подшипник 92315КМ | |
| 51 | 04.39.171 | Кольцо | |
| 52 | 04.39.135 | Прокладка | |
| 53 | 04.39.162А | Стакан | |
| 56 | 16ОТ.65Г.06 | Шайба 16 65Г | |
| 56 | 16ОТ.65Г.06 | Шайба 16 65Г | |
| 57 | 04.39.136А | Гайка регулировочная | |
| 58 | М10-6gx25.88.35.016 | Болт М10-6gx25.88.35.016 | |
| 59 | 04.39.240 | Пластина стопорная | |
| 60 | 04.39.103-2 | Прокладка | |
| 61 | 04.38.275 | Заглушка | |
| 62 | 04.39.122-2 | Гайка | |
| 63 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 64 | 8.65Г05 | Шайба 8 65Г | |
| 65 | 04.39.144 | Пластина стопорная | |
| 66 | М16-6gx75.88.35.016 | Болт М16-6gx75.88.35.016 | |
| 67 | 04.39.153-1 | Фиксатор | |
| 68 | КГ3/8А12 | Пробка - КГ 3/8 А12 | |
| 69 | 402.39.101-1-01 | Картер передачи конечной | |
| 71 | 04.39.143 | Ось ведущего колеса | |
| 72 | 04.39.107-2 | Фланец упорный | |
| 73 | 3М10-6gx25.58.35.016 | Болт | |
| 74 | 04.39.118 | Болт | |
| 76 | 04.39.109-1 | Шестерня конечной передачи ведомая | |
| 77 | 04.39.126-2А | Втулка | |
| 78 | 04.39.123-3А | Подшипник оси |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
