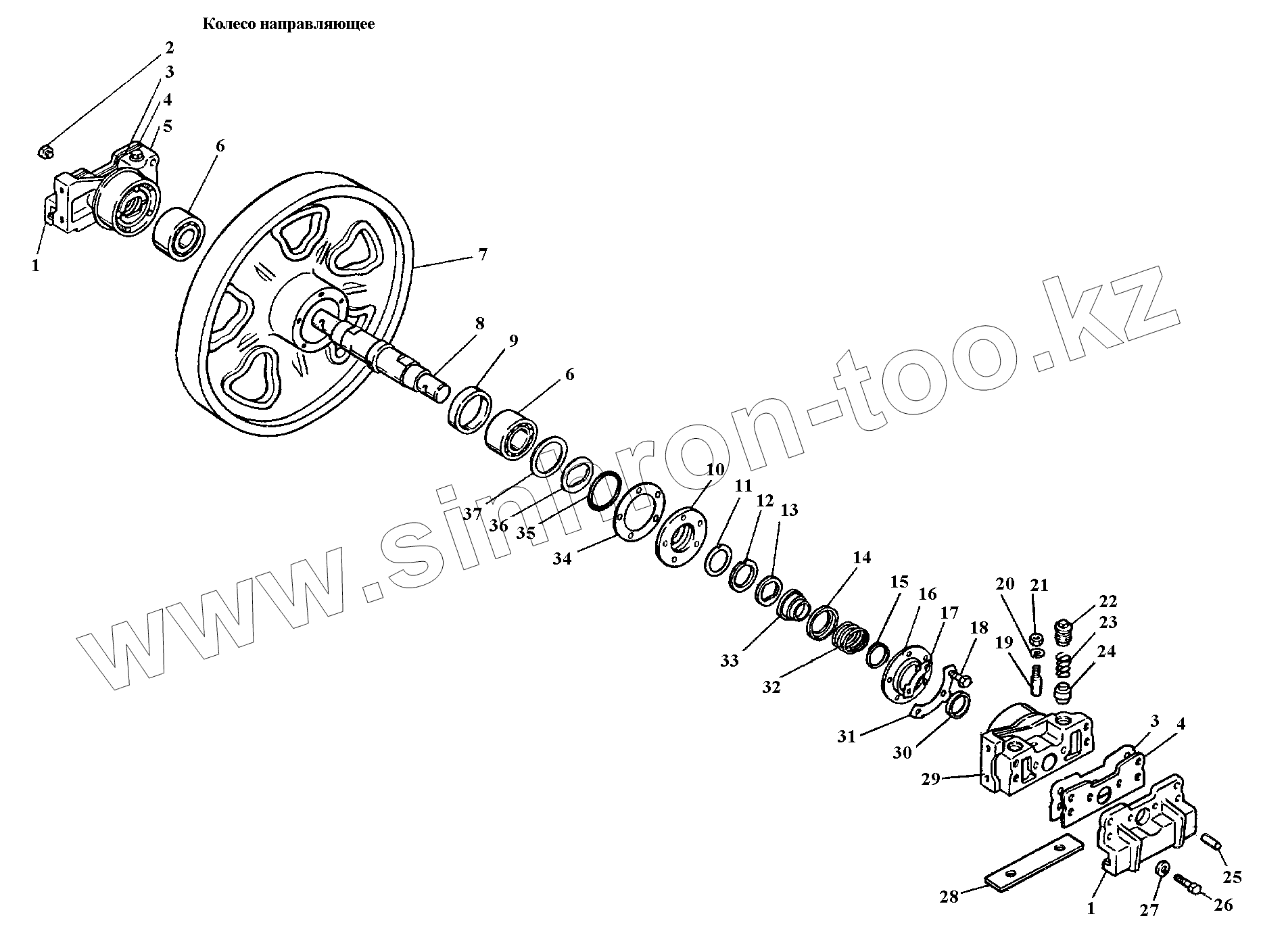

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Колесо направляющее
1
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.32.114 | 04.32.114 | Накладка | |
| 04.32А.001-8 | 04.32А.001-8 | Колесо направляющее | |
| 1 | 04.32.004 | Направляющая опоры оси с накладкой и заклепкой в сборе | |
| 2 | КГ3/810кп | Пробка - КГ 3/8 10 кп | |
| 3 | 04.32.120 | Прокладка регулировочная | |
| 4 | 04.32.121 | Прокладка регулировочная | |
| 5 | 04.32А.103-1 | Опора левая | |
| 6 | 954712К1 | Подшипник 954712К1 (нестандартный) | |
| 6 | 954712К1 | Подшипник 954712К1 (нестандартный) | |
| 7 | 04.32А.101-5А | Колесо направляющее | |
| 8 | 04.32А.105 | Ось | |
| 9 | 04.32.108-1 | Кольцо внутреннее большое | |
| 10 | 04.31А.006 | Шайба упорная | |
| 11 | 04.31А.138 | Прокладка | |
| 12 | 04.31А.130 | Кольцо уплотнительное | |
| 13 | 04.31А.129 | Кольцо уплотнительное малое | |
| 14 | 04.31А.126 | Обойма | |
| 15 | 04.31А.128 | Кольцо пружинное | |
| 16 | 04.31А.108А | Шайба защитная | |
| 17 | 04.31.110 | Шайба замковая | |
| 18 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 19 | 04.32.115-5 | Стопор оси | |
| 20 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 21 | М16-6Н.6.016 | Гайка М16-6Н.6.016 | |
| 22 | 04.32.116-1 | Упор верхний | |
| 23 | 04.32.123-4 | Пружина | |
| 24 | 04.32.117-1 | Упор нижний | |
| 25 | 04.32А.129 | Штифт | |
| 27 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | |
| 28 | 04.32.118-1 | Планка опорная | |
| 29 | 04.32А.102-1 | Опора правая | |
| 30 | 04.32А.128 | Кольцо распорное | |
| 31 | 04.31.139 | Шайба замковая | |
| 32 | 04.31А.127 | Пружина | |
| 33 | 04.31А.125 | Манжета | |
| 34 | 04.31.117 | Прокладка регулировочная | |
| 35 | 04.31.116 | Кольцо уплотнительное | |
| 36 | 04.31.113-1 | Кольцо упорное | |
| 37 | 04.31.115-1 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
