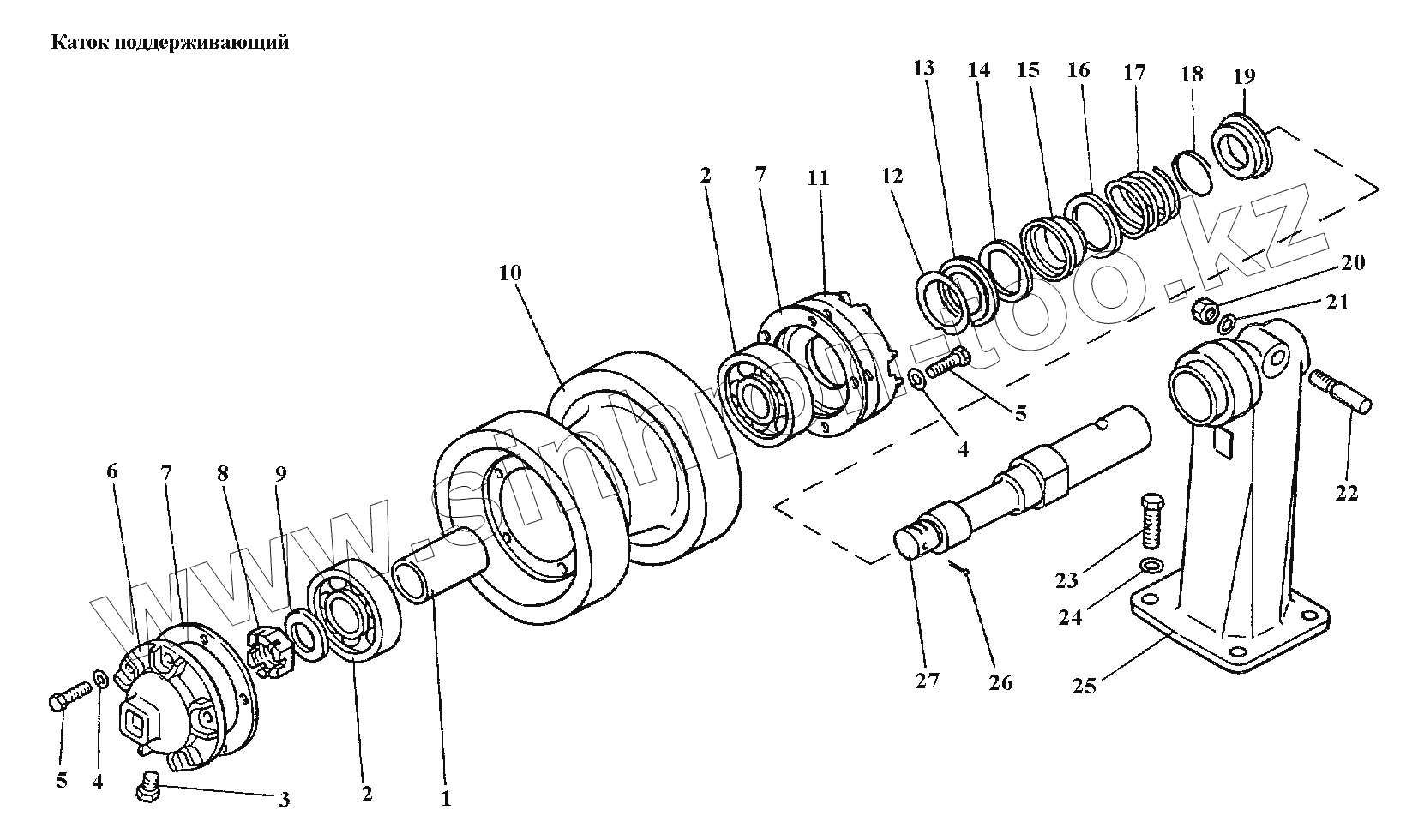

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Каток поддерживающий
1
2
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.33А.012 | 04.33А.012 | Ось катка с гайкой (поз. 20, 27) | |
| 04.33А.001-7 | 04.33А.001-7 | Каток поддерживающий | |
| 1 | 04.33А.127-3 | Втулка распорная | |
| 2 | 409АК | Подшипник 409АК | |
| 2 | 409АК | Подшипник 409АК | |
| 3 | КГ3/810кп | Пробка - КГ 3/8 10 кп | |
| 4 | 12ОТ65Г | Шайба 12 ОТ 65Г | |
| 4 | 12ОТ65Г | Шайба 12 ОТ 65Г | |
| 5 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 5 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 6 | 04.33Б.108-5 | Крышка | |
| 7 | 04.33А.141 | Прокладка | |
| 8 | 04.33А.140 | Гайка | |
| 9 | 04.33А.137 | Шайба | |
| 10 | 04.31А.002-4 | Каток опорный | |
| 11 | 04.33А.002-6А | Корпус уплотнения | |
| 12 | 04.31А.138 | Прокладка | |
| 13 | 04.31А.130 | Кольцо уплотнительное | |
| 14 | 04.31А.129 | Кольцо уплотнительное малое | |
| 15 | 04.31А.125 | Манжета | |
| 16 | 04.31А.126 | Обойма | |
| 17 | 04.31А.127 | Пружина | |
| 18 | 04.31А.128 | Кольцо пружинное | |
| 19 | 04.33А.128 | Кольцо упорное | |
| 20 | М16-6Н.6.016 | Гайка М16-6Н.6.016 | |
| 21 | 16ОТ65Г | Шайба 16 ОТ 65Г | |
| 22 | 04.32.115-5 | Стопор оси | |
| 23 | 04.33.111 | Болт | |
| 24 | 20ОТ65Г06 | Шайба 20 ОТ 65Г | |
| 25 | 04.33А.003-2 | Кронштейн | |
| 27 | 04.33А.101-4 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
