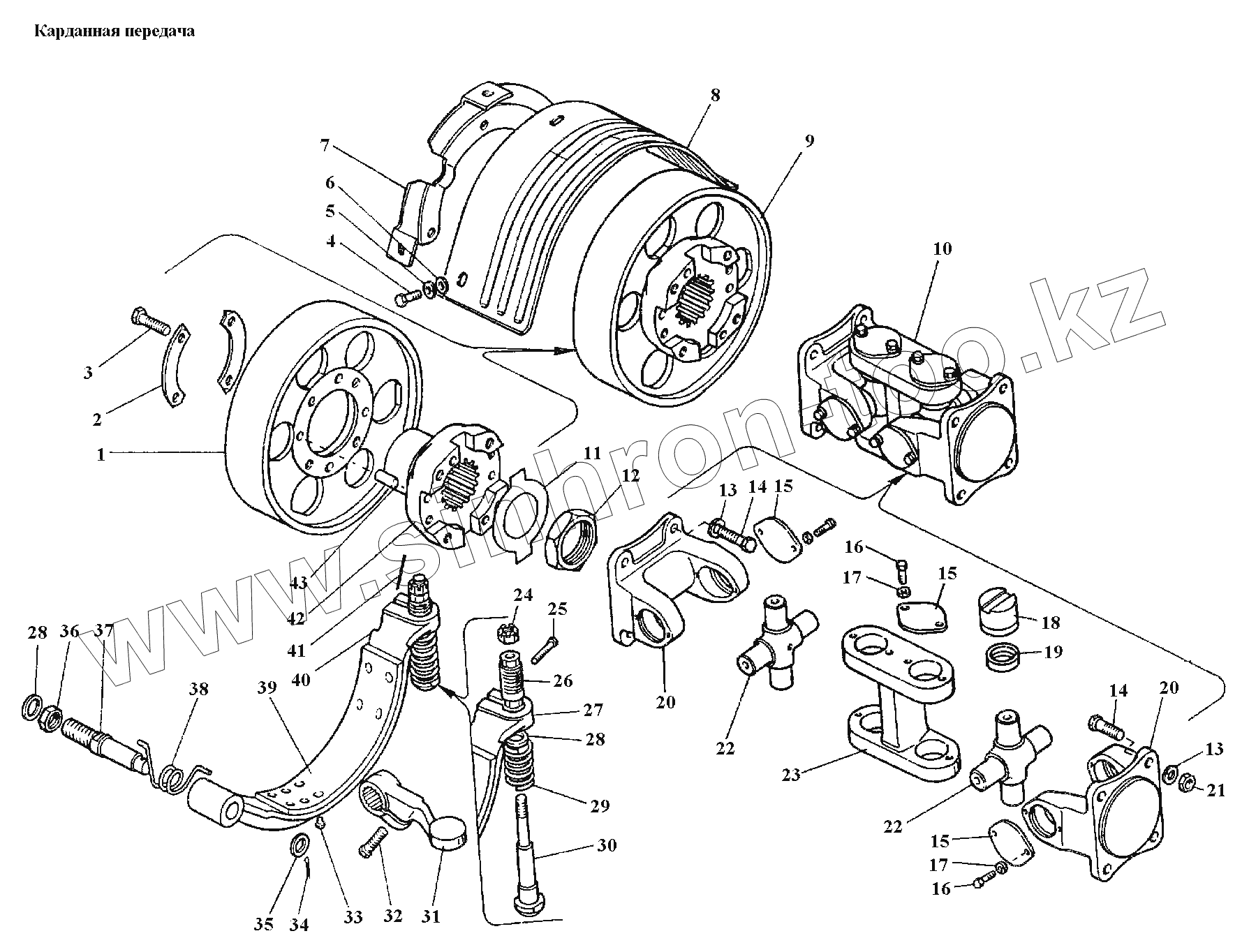

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Карданная передача
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
16
17
17
18
19
20
20
21
22
22
23
24
25
26
27
29
30
31
36
37
38
39
40
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05.36.001 | 05.36.001 | Карданная передача | |
| 1 | М04.36.115А | Шкив тормозка | |
| 2 | М04.36.138 | Пластина стопорная | |
| 3 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 4 | М10-6gx18.88.35.019 | Болт М10-6gx18.88.35.019 | |
| 5 | 10ОТ65Г | Шайба 10 ОТ 65Г | |
| 6 | 10.01-8КП.019 | Шайба 10.01 | |
| 7 | Т4.36.009 | Щиток в сборе | |
| 8 | Т4.36.146А | Козырек | |
| 9 | Т4.36.007 | Фланец | |
| 10 | 05.36.002-1 | Карданная передача | |
| 11 | Т4.36.107 | Шайба стопорная | |
| 12 | Т4.36.102 | Гайка | |
| 13 | 14ОТ65Г | Шайба 14 ОТ 65Г | |
| 13 | 14ОТ65Г | Шайба 14 ОТ 65Г | |
| 14 | 04.38.155-1 | Болт М14х1,5 | |
| 15 | 05.36.123 | Пластина опорная | |
| 16 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 16 | М8-6gx16.88.35.016 | Болт М8-6gx16.88.35.016 | |
| 17 | 8Т65Г06 | Шайба 8 Т 65Г | |
| 17 | 8Т65Г06 | Шайба 8 Т 65Г | |
| 18 | 804805К2 | Подшипник игольчатый карданный ГОСТ 6870-81 | |
| 19 | 130-2201043 | Уплотнение торцовое | |
| 20 | 695Н-2201023 | Вилка карданного вала | |
| 21 | М14x1,5-6Н.6.016 | Гайка М14x1,5-6Н.6.016 | |
| 22 | 130-2201030 | Крестовина кардана | |
| 23 | 05.36.101 | Вилка двойная | |
| 24 | М14x1,5-6Н | Гайка М14x1,5-6Н.8.016 | |
| 25 | М10-6gx30.88.35.016 | Болт М10-6gx30.88.35.016 | |
| 26 | М04.36.150 | Втулка | |
| 27 | М04.36.010 | Колодка тормозка | |
| 29 | М04.36.144А | Пружина тормозка | |
| 30 | М04.36.110 | Толкатель | |
| 31 | М04.36.136-1 | Рычаг тормозка | |
| 36 | М20x1,5-6Н.6.016 | Гайка М20x1,5-6Н.6.016 | |
| 37 | М04.36.135А | Ось колодки тормозка | |
| 38 | 77.36.127 | Пружина тормозка | |
| 39 | М04.36.132-2 | Лента тормозка | |
| 40 | М04.36.008Б | Колодка тормозка | |
| 42 | Т4.36.101 | Фланец | |
| 43 | М04.36.156 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
