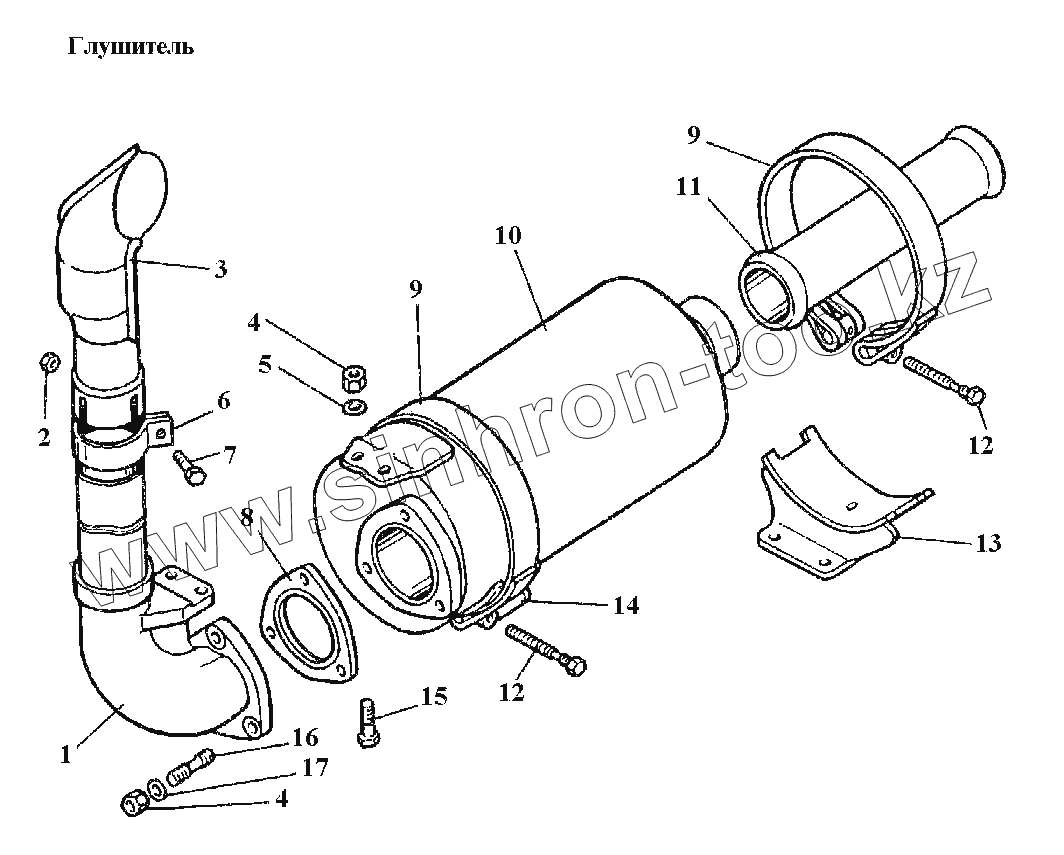

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Глушитель
1
2
3
4
4
6
7
8
9
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402.09.002 | 402.09.002 | Глушитель с патрубками | |
| 402.09.003 | 402.09.003 | Глушитель | |
| 402.09.001 | 402.09.001 | Установка глушителя | |
| 1 | 402.09.006 | Патрубок | |
| 2 | М10.6.016 | Гайка М10.6Н.6.013 | |
| 3 | 01М-07с19 | Труба выпускная без хомута | |
| 4 | 14-0710 | Гайка М12 | |
| 6 | СМД7-1245 | Хомут | |
| 7 | М10-6gx35 | Болт М10-6gx35.88.35.013 | |
| 8 | 402.09.007 | Прокладка | |
| 9 | 14.07с15 | Хомут | |
| 10 | 402.09.004 | Глушитель | |
| 11 | 461-3030-1 | Компенсатор | |
| 12 | 14-0728 | Болт | |
| 13 | 402.09.008 | Кронштейн задний | |
| 14 | 402.09.010 | Кронштейн передний | |
| 15 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 16 | 14-0709 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
