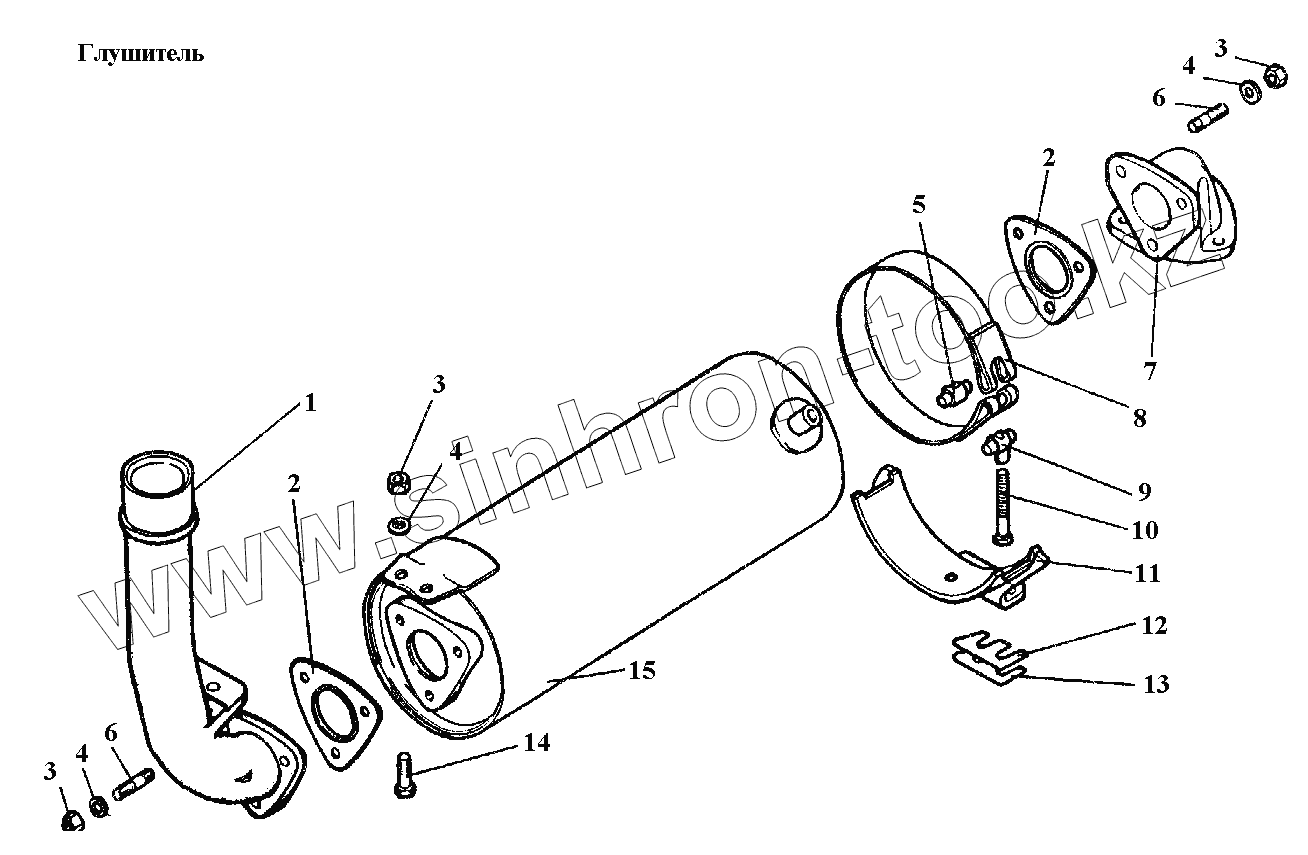

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02. Глушитель
1
2
2
3
3
3
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-30с2-2Б | 01-30с2-2Б | Глушитель с патрубками | |
| 14-07с15 | 14-07с15 | Хомут в сборе | |
| М04.09.001-1 | М04.09.001-1 | Глушитель | |
| 1 | янв.25 | Патрубок | |
| 2 | СМД1-07с5А | Прокладка | |
| 3 | 14-0710 | Гайка М12 | |
| 5 | 14-0730 | Сухарь | |
| 6 | 14-0709 | Шпилька | |
| 7 | янв.23 | Патрубок | |
| 8 | 14-0722-1 | Хомут | |
| 9 | М04.09.101 | Сухарик | |
| 10 | 14-0728 | Болт | |
| 11 | 14-07с13-1 | Кронштейн | |
| 12 | 14-0734 | Прокладка | |
| 13 | 14-0735 | Прокладка | |
| 14 | М12-6gx35.88.35.016 | Болт М12-6gx35.88.35.016 | |
| 15 | 14-07с6-1 | Глушитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
