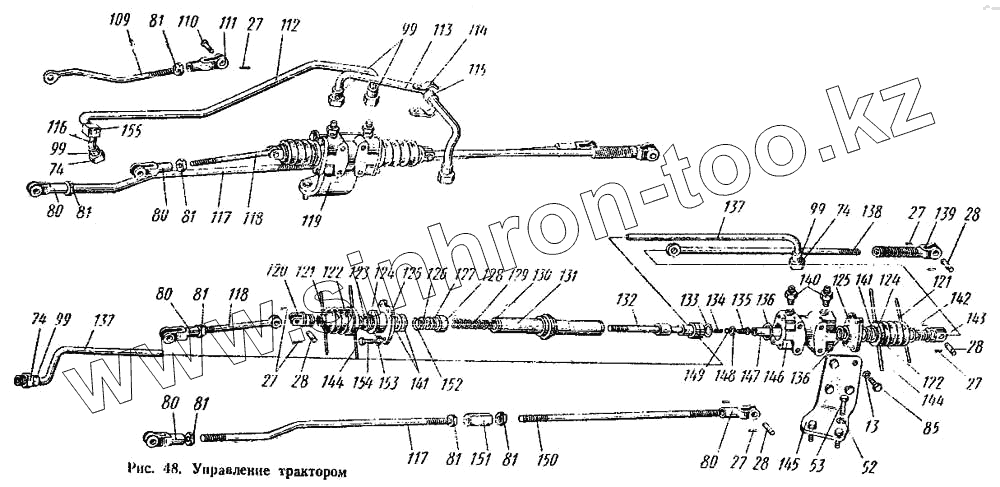

Каталог запасных частей к технике: АТЗ Т-4А. Управление трактором
13
27
27
27
27
27
28
28
28
28
53
74
74
80
80
80
80
80
81
81
81
81
81
81
81
85
99
99
99
99
109
110
111
112
113
114
115
116
117
117
118
118
119
120
121
121
122
122
123
124
124
125
125
126
127
128
129
130
131
132
133
134
135
136
136
137
137
138
139
140
141
141
142
143
144
144
145
146
147
148
149
150
151
152
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г48-70-002 | Г48-70-002 | Золотник в сборе | |
| Г48-70-001-1 | Г48-70-001-1 | Гидроусилитель в сборе | |
| М04.40.001 | М04.40.001 | Управление трактором | |
| 04.40.024 | 04.40.024 | Труба переходная с гайкой накидной и ниппелем в сборе | |
| М04.40.023-1 | М04.40.023-1 | Труба к усилителю правая в сборе | |
| М04.40.061 | М04.40.061 | Труба заборная со штуцером в сборе | |
| М04.40.025 | М04.40.025 | Труба от усилителя в сборе | |
| 13 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 27 | Шплинт 4х22 ГОСТ 397-66 | Шплинт 4х22 ГОСТ 397-66 | |
| 28 | А40-18-01 | Палец | |
| 53 | Болт М12.2х30.88.35 ГОСТ 7795-70 | Болт М12.2х30.88.35 ГОСТ 7795-70 | |
| 74 | 04.40.153 | Гайка накидная | |
| 80 | А40-17 | Вилка | |
| 81 | Гайка М12х1,25.2а.5 ГОСТ 5915-70 | Гайка М12х1,25.2а.5 ГОСТ 5915-70 | |
| 85 | Болт М10.2х25.88.35 ГОСТ 7796-70 | Болт М10.2х25.88.35 ГОСТ 7796-70 | |
| 99 | 04.40.152 | Ниппель | |
| 109 | М04.40.115 | Тяга блокировки | |
| 110 | Палец 12х32 | Палец 12х32 | |
| 111 | 04.40.201 | Вилка | |
| 112 | М04.40.192-1 | Труба к усилителю правая | |
| 113 | 04.40.193 | Труба переходная | |
| 114 | 04.40.165-1 | Зажим | |
| 115 | 04.40.168 | Прокладка | |
| 116 | М04.40.196 | Трубка отводная | |
| 117 | 04.40.123-1 | Тяга остановочного тормоза | |
| 118 | 04.40.188 | Тяга золотника | |
| 119 | 04.40.200-1 | Кронштейн правый | |
| 120 | Г48-70-119 | Вилка | |
| 121 | Проволока диаметр 1,6х170 ГОСТ 3282-46 | Проволока диаметр 1,6х170 ГОСТ 3282-46 | |
| 122 | Г48-70-108 | Чехол | |
| 123 | Гайка М14х1,5.2а.8.35 ГОСТ 5929-70 | Гайка М14х1,5.2а.8.35 ГОСТ 5929-70 | |
| 124 | Г48-70-104 | Манжета | |
| 125 | Г48-70-103 | Крышка | |
| 126 | Г48-70-117 | Втулка | |
| 127 | Г48-70-116 | Манжета 16Х28, ГОСТ 6969-54 | |
| 128 | Г48-70-115-1 | Манжетодержатель | |
| 129 | Г48-70-114 | Пружина | |
| 130 | Г48-70-113 | Шайба | |
| 131 | Г48-70-101-2 | Поршень | |
| 132 | Г48-70-121 | Золотник | |
| 133 | Г48-70-111 | Кольцо уплотнительное | |
| 134 | Г45-70-122 | Пружина | |
| 135 | Г48-70-123 | Седло клапана | |
| 136 | Г48-70-110 | Кольцо уплотнительное | |
| 137 | М04.40.194 | Труба от усилителя левая | |
| 138 | 04.40.189 | Тяга поршня | |
| 139 | 04.40.132 | Вилка | |
| 140 | 04.40.157 | Штуцер | |
| 141 | Г48-70-109 | Кольцо уплотнительное | |
| 142 | Г48-70-107 | Кольцо уплотнительное | |
| 143 | Г48-70-106 | Вилка | |
| 144 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | |
| 145 | 04.40.199-1 | Кронштейн левый | |
| 146 | Г48-70-102-1 | Корпус | |
| 147 | Г48-70-105 | Втулка | |
| 148 | Г48-70-124 | Прокладка АЛ 12Х16Х1,5, МН 3138-62 | |
| 149 | Шарик БV 5,953мм Н ГОСТ 3722-60 | Шарик БV 5,953мм Н ГОСТ 3722-60 | |
| 150 | 04.40.139 | Тяга | |
| 151 | 04.40.140 | Гайка соединительная | |
| 152 | Г48-70-118 | Кольцо Б28, ГОСТ 13943-68 | |
| 153 | Шайба 8Н 65Г ГОСТ 6402-70 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 154 | Болт М8.2х25.58 ГОСТ 7796-70 | Болт М8.2х25.58 ГОСТ 7796-70 | |
| 155 | М04.40.128 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
