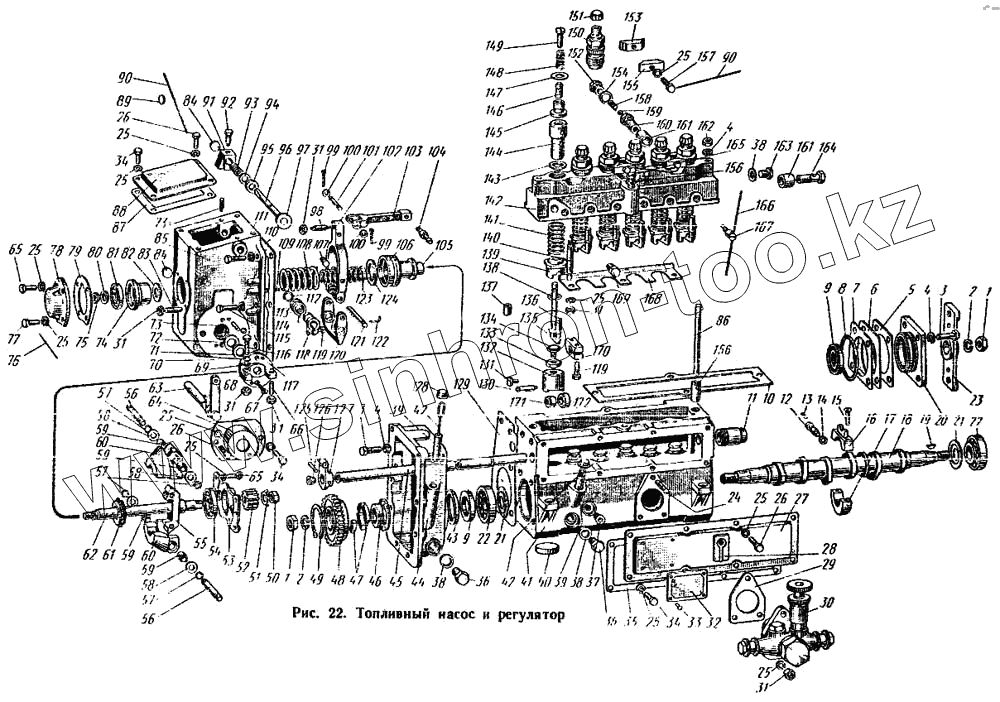

Каталог запасных частей к технике: АТЗ Т-4А. Топливный насос и регулятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
25
25
25
25
25
25
25
25
25
26
26
26
27
28
29
30
31
31
31
31
31
31
32
33
34
34
34
35
36
36
37
38
38
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
56
57
57
58
58
58
59
59
59
59
60
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
73
74
75
76
77
77
78
79
80
81
82
82
83
84
84
85
86
87
88
89
90
90
91
92
93
94
95
96
97
98
99
99
100
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
156
157
158
159
160
161
161
162
163
164
165
166
167
168
169
170
171
172
Позиция на иллюстрации Заводской номер детали Название детали
41-А17с9-1 41-А17с9-1 Валик регулятора в сборе
17-с3-3 17-с3-3 Валик регулятора с крестовиной в сборе
41-А16с16 41-А16с16 Клапан нагнетательный в сборе
03-17с2 03-17с2 Корпус регулятора в сборе
17-с8-2 17-с8-2 Муфта регулятора в сборе
В2.80.16.085-2 В2.80.16.085-2 Муфта регулятора упругая
03-16с2 03-16с2 Насос топливный в сборе
41-А16с15-1 41-А16с15-1 Плунжерная пара в сборе
41-А17с1 41-А17с1 Регулятор типа РВ880 в сборе
41-А16с18 41-А16с18 Указатель уровня масла в сборе
1 Гайка М14х1,5.2а.5 ГОСТ 5915-70 Гайка М14х1,5.2а.5 ГОСТ 5915-70
2 Шайба 14Н 65Г ГОСТ 6402-70 Шайба 14Н 65Г ГОСТ 6402-70
3 Болт М10.2х25.58 ГОСТ 7796-70 Болт М10.2х25.58 ГОСТ 7796-70
4 Шайба 10Н 65Г ГОСТ 6402-70 Шайба 10Н 65Г ГОСТ 6402-70
5 03-16223 Прокладка регулировочная
6 03-16224 Прокладка регулировочная
7 03-16225 Прокладка регулировочная
8 03-1628 Кольцо
9 Манжета I-I-20 ОН 13-47-56 Манжета I-I-20 ОН 13-47-56
10 03-1679 Прокладка головки насоса
11 03-1633 Колпак рейки
12 03-1622 Винт стопорный
13 03-1621 Стопор винта
14 03-1627 Прокладка
15 03-1611 Винт стяжной
16 03-1616 Половина опоры верхняя
17 03-1617 Половина опоры нижняя
18 03-1604-2 Вал кулачковый
19 Шпонка сегментная 4х6,5 ГОСТ 8795-68 Шпонка сегментная 4х6,5 ГОСТ 8795-68
20 03-1603 Крышка подшипника
21 16-031 Маслоотражатель шарикоподшипника
22 Подшипник роликовый конический 7204 К1 Г Подшипник роликовый конический 7204 К1 ГОСТ 333-59
23 03А-1669 Вилка
24 16-008 Шпилька
25 Шайба 6Н 65Г ГОСТ 6402-70 Шайба 6Н 65Г ГОСТ 6402-70
26 Болт 3М6.2х14.58 ГОСТ 7798-70 Болт 3М6.2х14.58 ГОСТ 7798-70
27 03-1681 Крышка люка
28 16-082 Щиток сапуна
29 16-148 Прокладка
30 16-с30-8Б Насос подкачивающий в сборе
31 Гайка М6.5А.6 ГОСТ 5915-70 Гайка М6.5А.6 ГОСТ 5915-70
32 01-16107 Табличка
33 3аклепка 2,5х6-055 ГОСТ 10299-68 3аклепка 2,5х6-055 ГОСТ 10299-68
34 Болт М6.2х14.58 ГОСТ 7798-70 Болт М6.2х14.58 ГОСТ 7798-70
35 03-1680 Прокладка крышки люка
36 16-204 Пробка
37 119-74А Пробка
38 16-210 Прокладка
39 41-А16116 Втулка направляющая
40 16-004 Пробка корпуса
41 03-1601-1 Корпус топливного насоса
42 41-А16119 Стержень указателя уровня масла
43 Л16-221 Втулка подшипника
44 03-1614 Фланец крепления регулятора
45 03-1625 Рейка
46 В2.80.16.565 Втулка шестерни
47 236-1110517-Б Сухарь
48 В2.80.16.564-2 Шестерня кулачкового вала
49 В2.80.16.567 Кольцо упорное
50 17-039-1 Гайка валика регулятора
51 17-038Б Шайба валика регулятора
52 17-037А Шестерня валика регулятора
53 17-036Г Гнездо шарикоподшипника
54 Шарикоподшипник 46203 ГОСТ 831-54 Шарикоподшипник 46203 ГОСТ 831-54
55 17-033-4 Крестовина грузов
56 17-045-3 Ось груза регулятора
57 17-099 Кольцо стопорное
58 17-044А Шайба оси груза
59 17-043-2 Втулка груза
60 17-042-2А Груз регулятора
61 Шарикоподшипник 8202 ГОСТ 6874-54 Шарикоподшипник 8202 ГОСТ 6874-54
62 17-032-3 Валик регулятора
63 17-018-4А Валях с рычагом
64 17-027-3 Крышка упора
65 Болт М6.2х16.58 ГОСТ 7798-70 Болт М6.2х16.58 ГОСТ 7798-70
66 17-023 Шпилька-ограничитель выключения подачи
67 Винт М6.2х12.58 ГОСТ 1490-62 Винт М6.2х12.58 ГОСТ 1490-62
68 17-021 Прокладка регулировочная
69 17-021-1 Прокладка регулировочная
70 17-021-2 Прокладка регулировочная
71 17-008 Кольцо сальника
72 17-007 Обойма сальника
73 17-069 Штифт цилиндрический
74 17-052-2А Седло пружины регулятора
75 Гайка М8.2.А.6 ГОСТ 5929-70 Гайка М8.2.А.6 ГОСТ 5929-70
76 Проволока диаметр 0,8х280 ГОСТ 3282-46 Проволока диаметр 0,8х280 ГОСТ 3282-46
77 Болт 3М6.2х16.58 ГОСТ 7798-70 Болт 3М6.2х16.58 ГОСТ 7798-70
78 17-056 Крышка регуляторе задняя
79 17-055 Прокладка
80 17-054 Шайба замковая
81 Шарикоподшипник 200 ГОСТ 8338-57 Шарикоподшипник 200 ГОСТ 8338-57
82 17-050 Прокладка регулировочная
82 17-050А Прокладка регулировочная
83 17-074А Жесткий упор
84 Заглушка 16 ГОСТ 3111-67 Заглушка 16 ГОСТ 3111-67
85 03-1701 Корпус регулятора
86 Л16-100А Шпилька
87 17-067-1 Прокладка
88 17-068-3 Крышка корпуса регулятора верхняя
89 Пломба 8х10Н 504-66 Пломба 8х10Н 504-66
90 Проволока диаметр 0,8х400 ГОСТ 3282-46 Проволока диаметр 0,8х400 ГОСТ 3282-46
91 41-1763-1 Призма валика обогатителя
92 17-066-1 Винт призмы
93 17-062 Пружина
94 17-061 Шайба сальника валика обогатителя
95 17-004 Сальник валика обогатителя
96 17-064-3 Валик обогатителя
97 17-065-2 Ручка валика обогатителя
98 17-013А Болт вилки
99 Шплинт 2х12-005 ГОСТ 397-66 Шплинт 2х12-005 ГОСТ 397-66
100 17-080 Шайба пальца
101 17-075-1А Ось вилки короткая
102 17-009-1 Вилка тяги регулятора
103 17-058-5 Тяга регулятора
104 17-059-3 Кулачок тяги регулятора
105 17-029-2 Втулка муфты
106 17-028-2 Муфта регулятора
107 17-010А Штырь вилки
108 17-049А Пружина регулятора наружная
109 17-002 Штифт установочный
110 Шайба 8Н 65Г ГОСТ 6402-70 Шайба 8Н 65Г ГОСТ 6402-70
111 Болт 3М8.2х25.58 ГОСТ 7796-70 Болт 3М8.2х25.58 ГОСТ 7796-70
112 17-090А Кольцо замковое
113 17-0116Б Пружина кронштейна
114 17-057 Прокладка
115 Болт М8.2х25.58 ГОСТ 7796-70 Болт М8.2х25.58 ГОСТ 7796-70
116 17-022-1 Болт регулировочный
117 17-020-2 Шайба упора
118 17-014 Втулка пружины
119 Бслт М6.2х20.58 ГОСТ 7798-70 Бслт М6.2х20.58 ГОСТ 7798-70
120 17-011-1 Кронштейн вилки тяги регулятора
121 17-012-2 Ось кронштейна
122 80.17.119 Шплинт
123 17-048-1А Пружина регулятора внутренняя
124 17-047 Прокладка регулировочная
125 17-077 Штифт цилиндрический
126 41-А1615 Заглушка рейки
127 16-026-4А Поводок рейки
128 41-А16118 Колпачок указателя уровня масла
129 16-084А Прокладка
130 В2.80.16.522-2 Ось ролика толкателя
131 В2.80.16.523 Фиксатор толкателя
132 80.16.104-1А Корпус толкателя
133 16-048 Контргайка болта толкателя
134 16-049 Болт толкателя
135 16-060Б Поводок плунжера
136 41-А1659 Плунжер топливного насоса
137 119-2006 Втулка распорная
138 16-077А Кольцо замковое плунжера
139 41-А16076 Тарелка пружины плунжера
140 16-074-1А Шпилька
141 16-075Г Пружина плунжера
142 03-1653-1 Головка топливного насоса
143 16-062 Прокладка
144 41-А1661-1 Втулка плунжера
145 16-065 Седло нагнетательное клапана
146 41-А1613 Клапан нагнетательный
147 16-212 Прокладка седла нагнетательного клапана
148 16-068А Пружина нагнетательного клапана
149 03-1610А Уменьшитель объема
150 16-069Б Штуцер нажимной
151 119-73 Гайка-колпачок
152 16-218 Пробка перепускного клапана
153 16-072-3Б Зажим задний
154 16-219 Прокладка
155 16-073-3Б Зажим передний
156 16-003 Штифт установочный
157 Болт 3М8.2х30.58 ГОСТ 7796-70 Болт 3М8.2х30.58 ГОСТ 7796-70
158 16-057 Пружина перепускного клапана
159 Шарик III 7,144мм Н ГОСТ 3722-60 Шарик III 7,144мм Н ГОСТ 3722-60
160 41-А16216 Корпус перепускного клапана
161 119-85 Защитная втулка
162 Гайка М10.2хА.6 ГОСТ 2524-70 Гайка М10.2хА.6 ГОСТ 2524-70
163 16-054 Пробка головки насоса
164 16-110 Болт поворотного угольника
165 Болт М8.2х60.58 ГОСТ 7795-70 Болт М8.2х60.58 ГОСТ 7795-70
166 Проволока диаметр 0,8х160 ГОСТ 3282-46 Проволока диаметр 0,8х160 ГОСТ 3282-46
167 16-063А Винт установочный
168 03-1678 Планка упора
169 Пробка КГ 1/4" ГОСТ 12720-67 Пробка КГ 1/4" ГОСТ 12720-67
170 16-019-1А Хомутик
171 16-046А Втулка ролика
172 16-045 Ролях толкателя плунжера
