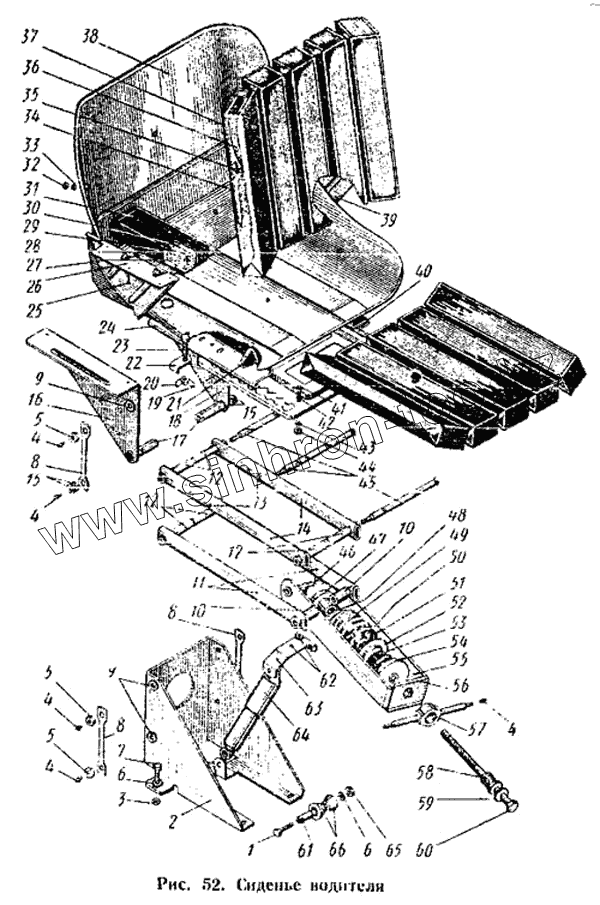

Каталог запасных частей к технике: АТЗ Т-4А. Сиденье водителя
1
2
3
4
4
4
4
4
5
5
5
6
6
7
8
8
8
9
9
10
10
11
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.44.054 | 150.44.054 | Звено верхнее в сборе | |
| 150.44.058 | 150.44.058 | Вилка в сборе | |
| 150.44.059 | 150.44.059 | Шайба задняя в сборе | |
| 150.44.052 | 150.44.052 | Четырехзвенник в сборе | |
| М04.44.001-3 | М04.44.001-3 | Установка сиденья | |
| 150.44.074 | 150.44.074 | Скоба в сборе | |
| 150.44.051 | 150.44.051 | Сиденье водителя в сборе | |
| 150.44.062 | 150.44.062 | Подушка подлокотника в сборе | |
| 150.44.057 | 150.44.057 | Подушка в сборе | |
| 150.44.056 | 150.44.056 | Панель в сборе | |
| 150.44.055 | 150.44.055 | Планка в сборе | |
| 150.44.053 | 150.44.053 | Звено нижнее в сборе | |
| 150.44.076 | 150.44.076 | Кольцо в сборе | |
| 150.44.063 | 150.44.063 | Кронштейн в сборе | |
| 150.44.061 | 150.44.061 | Обшивка подлокотника с боковиной обшивки в сборе | |
| 150.44.072 | 150.44.072 | Опора левая в сборе | |
| 150.44.073 | 150.44.073 | Опора правая в сборе | |
| 1 | Болт М10.2х55.88.35 ГОСТ 7795-70 | Болт М10.2х55.88.35 ГОСТ 7795-70 | |
| 2 | 150.44.213 | Кронштейн | |
| 3 | Шайба 10 ГОСТ 11371-68 | Шайба 10 ГОСТ 11371-68 | |
| 4 | Масленка I-Б1 ГОСТ 1303-56 | Масленка I-Б1 ГОСТ 1303-56 | |
| 5 | Гайка М12.5 ГОСТ 5915-70 | Гайка М12.5 ГОСТ 5915-70 | |
| 6 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 7 | Болт М10.2х25.88.35 ГОСТ 7796-70 | Болт М10.2х25.88.35 ГОСТ 7796-70 | |
| 8 | 150.44.262 | Шайба замковая | |
| 9 | Шайба 10х4 ГОСТ 6958-68 | Шайба 10х4 ГОСТ 6958-68 | |
| 10 | 150.44.233 | Втулка рычага | |
| 11 | 150.44.205 | Звено нижнее | |
| 12 | 150.44.208 | Втулка | |
| 13 | 74.47.445 | Палец соединительный | |
| 14 | 150.44.206 | Звено верхнее | |
| 15 | Гайка М12.2.8.35 ГОСТ 5916-70 | Гайка М12.2.8.35 ГОСТ 5916-70 | |
| 16 | 150.44.261 | Опора правая | |
| 17 | 150.44.232 | Втулка малая | |
| 18 | 150.44.252 | Опора левая | |
| 19 | 150.44.264 | Постель панели | |
| 20 | Гайка М10.2 ГОСТ 3032-66 | Гайка М10.2 ГОСТ 3032-66 | |
| 21 | М04.44.244 | Ребро | |
| 22 | 150.44.267 | Скоба | |
| 23 | Болт М10.2х30.88.35 ГОСТ 7796-70 | Болт М10.2х30.88.35 ГОСТ 7796-70 | |
| 24 | 150.44.254 | Кронштейн сиденья правый | |
| 25 | Шуруп А3х22 ГОСТ 1144-70 | Шуруп А3х22 ГОСТ 1144-70 | |
| 26 | 150.44.276 | Кронштейн подлокотника правый | |
| 27 | 150.44.279 | Основание подлокотника | |
| 28 | 150.44.278 | Боковина обшивки подлокотника | |
| 29 | Гвоздь 2х20 ГОСТ 4029-63 | Гвоздь 2х20 ГОСТ 4029-63 | |
| 30 | 150.44.280 | Подушка подлокотника | |
| 31 | 150.44.277 | Обшивка подлокотника | |
| 32 | Гайка М6.5 ГОСТ 5915-70 | Гайка М6.5 ГОСТ 5915-70 | |
| 33 | Шайба 6 ГОСТ 11371-68 | Шайба 6 ГОСТ 11371-68 | |
| 34 | 150.44.209 | Планка | |
| 35 | Болт М6.2х16.58 ГОСТ 7798-70 | Болт М6.2х16.58 ГОСТ 7798-70 | |
| 36 | 25.44.550 | Секция подушки | |
| 37 | 150.44.201 | Обшивка подушки | |
| 38 | 150.44.202 | Панель сиденья | |
| 39 | 150.44.275 | Кронштейн подлокотника левый | |
| 40 | 150.44.253 | Кронштейн сиденья левый | |
| 41 | Болт М8.2х16.58 ГОСТ 7796-70 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 42 | Шайба 8Н 65Г ГОСТ 6402-70 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 43 | Шайба 8 ГОСТ 11371-68 | Шайба 8 ГОСТ 11371-68 | |
| 44 | Гайка М8.5 ГОСТ 5915-70 | Гайка М8.5 ГОСТ 5915-70 | |
| 45 | 150.44.207 | Ось кронштейна | |
| 46 | 150.44.228 | Втулка вилки | |
| 47 | 150.44.218 | Шайба задняя | |
| 48 | 150.44.281 | Бонка | |
| 49 | 150.44.229 | Пружина | |
| 50 | Гайка М16.5 ГОСТ 5915-70 | Гайка М16.5 ГОСТ 5915-70 | |
| 51 | 150.44.240 | Кольцо | |
| 52 | 150.44.236 | Шайба | |
| 53 | 150.44.271 | Буфер | |
| 54 | 150.44.224 | Втулка | |
| 55 | 150.44.216 | Вилка | |
| 56 | 150.44.222 | Шайба вилки | |
| 57 | 150.44.215 | Ось фигурная | |
| 58 | 150.44.203 | Втулка резьбовая | |
| 59 | Шайба 16 ГОСТ 11371-68 | Шайба 16 ГОСТ 11371-68 | |
| 60 | 150.44.272 | Болт | |
| 61 | 150.44.237 | Втулка | |
| 62 | Гайка М10.2.8.35 ГОСТ 2524-70 | Гайка М10.2.8.35 ГОСТ 2524-70 | |
| 63 | 150.44.235 | Планка | |
| 64 | УС-4451007 | Амортизатор | |
| 65 | Гайка М10.5 ГОСТ 5915-70 | Гайка М10.5 ГОСТ 5915-70 | |
| 66 | 150.44.212 | Вставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
