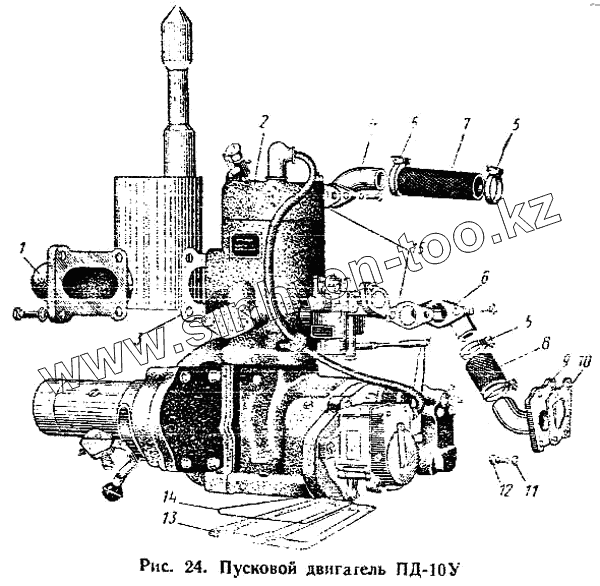

Каталог запасных частей к технике: АТЗ Т-4А. Пусковой двигатель ПД-10У
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41-19с15 | Глушитель пускового двигателя | |
| 2 | Д24с01-3 | Двигатель пусковой ПД-10-У-Б в сборе со стартером | |
| 3 | 01М-1943 | Прокладка | |
| 4 | 03-1928 | Патрубок водоотводной | |
| 5 | Хомут 40Н 524-66 | Хомут 40Н 524-66 | |
| 6 | 03-1927-1 | Патрубок водоподводной | |
| 7 | 41-1958 | Шланг | |
| 8 | 04-1909 | Шланг | |
| 9 | 01М-1942-1 | Патрубок | |
| 10 | 03-1908 | Прокладка | |
| 11 | Шайба 10Н 65Г ГОСТ 6402-70 | Шайба 10Н 65Г ГОСТ 6402-70 | |
| 12 | Болт М10.2х25.58 ГОСТ 7796-70 | Болт М10.2х25.58 ГОСТ 7796-70 | |
| 13 | СМД2-1939 | Прокладка пускового двигателя | |
| 14 | СМД14-1908 | Нитка | |
| 15 | 01-0929А | Прокладка впускной трубы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
