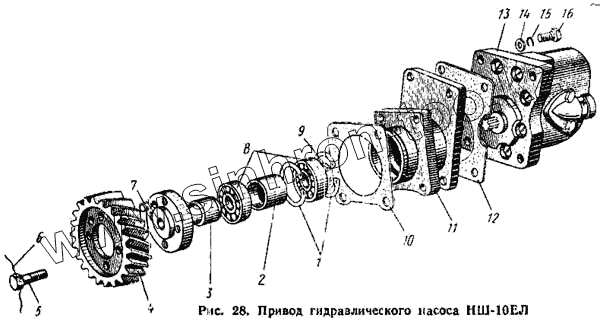

Каталог запасных частей к технике: АТЗ Т-4А. Привод гидравлического насоса НШ-10ЕЛ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т3-26с4 | 6Т3-26с4 | Привод гидравлического насоса НШ-10Е (левого вращения) в сборе | |
| 1 | Кольцо Б52 ГОСТ 13943-68 | Кольцо Б52 ГОСТ 13943-68 | |
| 2 | 6Т3-2629 | Кольцо распорное | |
| 3 | 6Т3-2626 | Вал привода гидравлического насоса | |
| 4 | 6Т3-2628 | Шестерня привода | |
| 5 | Болт 3М8.2х18.58 ГОСТ 7796-70 | Болт 3М8.2х18.58 ГОСТ 7796-70 | |
| 6 | Проволока диаметр 1х100 ГОСТ 3282-46 | Проволока диаметр 1х100 ГОСТ 3282-46 | |
| 7 | Штифт 8Гх16 ГОСТ 3128-70 | Штифт 8Гх16 ГОСТ 3128-70 | |
| 8 | Шарикоподшипник № 205 ГОСТ 8338-57 | Шарикоподшипник № 205 ГОСТ 8338-57 | |
| 9 | Кольцо Б25 ГОСТ 13942-68 | Кольцо Б25 ГОСТ 13942-68 | |
| 10 | 6Т3-2632 | Прокладка | |
| 11 | 01-2610 | Корпус привода гидравлического насоса | |
| 12 | 01-2631 | Прокладка | |
| 13 | НШ10Е-0101002-1 | Насос шестеренный НШ-10Е (левого вращения) | |
| 14 | Шайба 8,5х16х1,5Н 495-66 | Шайба 8,5х16х1,5Н 495-66 | |
| 15 | Шайба 8Н 65Г ГОСТ 6402-70 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 16 | Болт М8.2х30.58 ГОСТ 7796-70 | Болт М8.2х30.58 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
