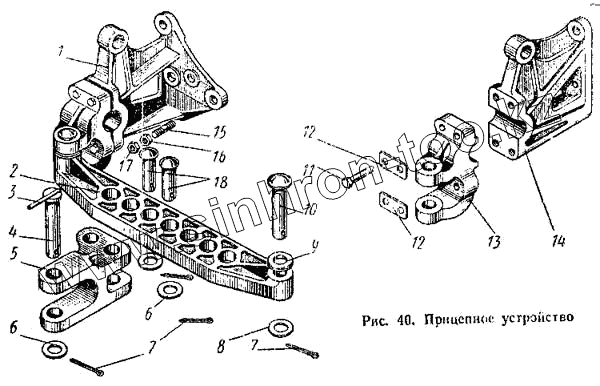

Каталог запасных частей к технике: АТЗ Т-4А. Прицепное устройство
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.35.001-1 | 04.35.001-1 | Прицепное устройство | |
| 04.35.021-1 | 04.35.021-1 | Шкворень с рукояткой в сборе | |
| Гайка М27х1,5.2а.8.40 ГОСТ 5915-70 | Гайка М27х1,5.2а.8.40 ГОСТ 5915-70 | Гайка М27х1,5.2а.8.40 ГОСТ 5915-70 | |
| 1 | 04.35.104-3 | Кронштейн левый | |
| 2 | М04.35.103-1зам | Скоба прицепная | |
| 3 | 54.35.411 | Рукоятка шкворня | |
| 4 | 04.35.105-1 | Шкворень | |
| 5 | М04.35.101-1 | Упряжная скоба | |
| 6 | 04.35.113 | Шайба | |
| 7 | Шплинт 8х60 ГОСТ 397-66 | Шплинт 8х60 ГОСТ 397-66 | |
| 8 | 04.35.106 | Шайба | |
| 9 | М04.35.114 | Кольцо | |
| 10 | 04.35.109-1 | Палец бугеля | |
| 11 | Болт 4М24. 2.85.88.30 ГОСТ 7796-70 | Болт 4М24. 2.85.88.30 ГОСТ 7796-70 | |
| 12 | 04.35.112-1 | Шайба замковая | |
| 13 | 04.35.111-2 | Бугель | |
| 14 | 04.35.107-3 | Кронштейн правый | |
| 15 | 04.35.110-1 | Шпилька | |
| 17 | Гайка М27х1,5.2а.8.40 ГОСТ 5916-70 | Гайка М27х1,5.2а.8.40 ГОСТ 5916-70 | |
| 18 | М04.35.102 | Палец упряжной скобы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
