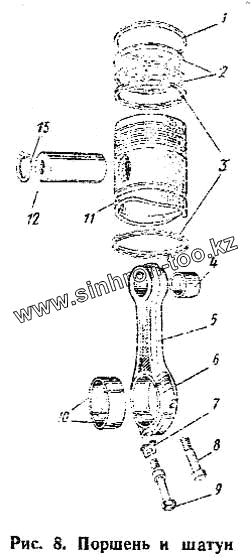

Каталог запасных частей к технике: АТЗ Т-4А. Поршень и шатун
1
2
3
4
5
6
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т3-03с1А | 6Т3-03с1А | Поршень с шатуном в сборе | |
| 6Т3-03с2А | 6Т3-03с2А | Шатун в сборе | |
| 01-03с4-2 | 01-03с4-2 | Комплект шатунных вкладышей | |
| 1 | 236-1004030 | Кольцо поршневое компрессионное верхнее | |
| 2 | 236-1004032 | Кольцо поршневое компрессионное | |
| 3 | 236-1004035 | Кольцо поршневое маслосъемное | |
| 4 | 01-0304 | Втулка шатуна | |
| 5 | 6Т3-0301А | Шатун | |
| 6 | 6Т3-0302А | Крышка шатуна | |
| 7 | 01-0320-2 | Шайба стопорная | |
| 8 | 236-1004062 | Болт крышки шатуна короткий | |
| 8 | 6Т3-0304 | Болт крышки шатуна короткий | |
| 9 | 6Т3-0303 | Болт крышки шатуна длинный | |
| 10 | 01-0308-1 | Вкладыш нижней головки шатуна | |
| 11 | 236-1 004015Г | Поршень | |
| 12 | 236-1004020 | Палец поршневой | |
| 13 | 236-1004022-Б | Кольцо стопорное поршневого пальца |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
