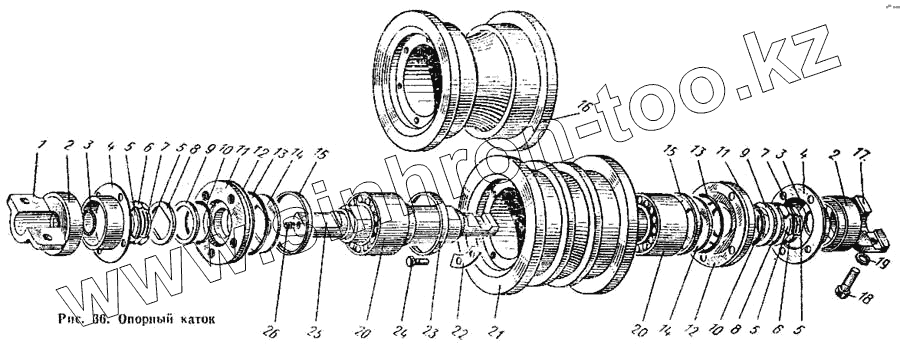

Каталог запасных частей к технике: АТЗ Т-4А. Опорный каток
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.31.001-2 | 04.31.001-2 | Каток опорный в сборе | |
| 04.31.005-1 | 04.31.005-1 | Кронштейн внутренний с колпаком уплотнения в сборе | |
| 04.31.006-1 | 04.31.006-1 | Шайба упорная с кольцами в сборе | |
| 04.31.003-2А | 04.31.003-2А | Каток однобортный | |
| 1 | 04.31.104-1 | Кронштейн оси наружный | |
| 2 | 04.31-109 | Колпак уплотнения | |
| 3 | 04.31.107 | Кольцо | |
| 4 | 04.31.108-3 | Колпак защитный | |
| 5 | 54.31.464-1А | Шайба нажимная | |
| 6 | 54.31.409-1А | Чехол уплотнения | |
| 6 | 54.31.409-1АТ | Чехол уплотнения | |
| 7 | 54.31.023 | Пружина уплотнения в сборе | |
| 8 | 54.31.430 | Кольцо уплотнительное малое | |
| 9 | 54.31.463-2 | Кольцо уплотнительное | |
| 10 | 54.31.473-1 | Кольцо уплотнительное | |
| 11 | 04.31.106-3 | Шайба упорная | |
| 12 | 04.31.117 | Прокладка регулировочная | |
| 13 | 04.31.116 | Кольцо уплотнительное | |
| 14 | 04.31.113-1 | Кольцо упорное | |
| 15 | 04.31.115-1 | Кольцо | |
| 16 | 04.31.004-1 | Кронштейн наружный с колпаком уплотнения в сборе | |
| 17 | 04.31.105-1 | Кронштейн оси внутренний | |
| 18 | Болт М16х1,5.2ах45.88.35.01 ГОСТ 7796-70 | Болт М16х1,5.2ах45.88.35.01 ГОСТ 7796-70 | |
| 19 | Шайба 16ОТ 65Г ГОСТ 6402-70 | Шайба 16ОТ 65Г ГОСТ 6402-70 | |
| 20 | Подшипник 954712К1 нестандартный | Подшипник 954712К1 нестандартный | |
| 21 | 04.31.002-2А | Каток двубортный | |
| 22 | 04.31.110 | Шайба замковая | |
| 23 | 04.31.112-1 | Кольцо внутреннее | |
| 24 | Болт М12.2.х35.88.35 ГОСТ 7796-70 | Болт М12.2.х35.88.35 ГОСТ 7796-70 | |
| 25 | 04.31.101-2 | Ось катка | |
| 26 | Пробка КГ 3/8" ГОСТ 12719-67 | Пробка КГ 3/8" ГОСТ 12719-67 |
