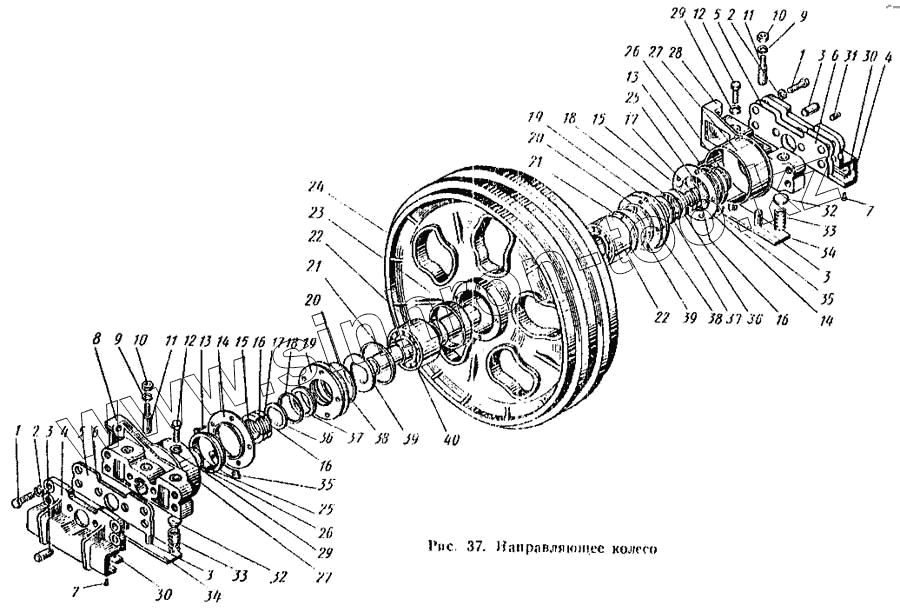

Каталог запасных частей к технике: АТЗ Т-4А. Направляющее колесо
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.32.004 | 04.32.004 | Направляющая опоры оси с накладкой и заклепкой в сборе | |
| 04.32.001-4 | 04.32.001-4 | Колесо направляющее в сборе | |
| 04.31.006-1 | 04.31.006-1 | Шайба упорная с кольцами в сборе | |
| 04.32.005 | 04.32.005 | Планка опорная со штифтом в сборе | |
| 04.32.003-5 | 04.32.003-5 | Опора оси левая с кожухом защитным в сборе | |
| 04.32.002-5 | 04.32.002-5 | Опора оси правая с кожухом защитным в сборе | |
| 1 | Болт М18.2х45.88.30 ГОСТ 7796-70 | Болт М18.2х45.88.30 ГОСТ 7796-70 | |
| 2 | Шайба 18ОТ 65Г ГОСТ 6402-70 | Шайба 18ОТ 65Г ГОСТ 6402-70 | |
| 3 | ШЦК-16х36 | Штифт | |
| 4 | 04.32.113 | Направляющая опоры оси | |
| 5 | 04.32.120 | Прокладка регулировочная | |
| 6 | 04.32.121 | Прокладка регулировочная | |
| 7 | Заклепка 8х30 ГОСТ 10300-68 | Заклепка 8х30 ГОСТ 10300-68 | |
| 8 | 04.32.102-5 | Опора оси правая | |
| 9 | Шайба 16ОТ 65Г ГОСТ 6402-70 | Шайба 16ОТ 65Г ГОСТ 6402-70 | |
| 10 | Гайка М16.5 ГОСТ 5915-70 | Гайка М16.5 ГОСТ 5915-70 | |
| 11 | 04.32.115-5 | Стопор оси | |
| 12 | Болт М16.2х40.88.35 ГОСТ 7796-70 | Болт М16.2х40.88.35 ГОСТ 7796-70 | |
| 13 | Болт М12.2х35.88.35 ГОСТ 7796-70 | Болт М12.2х35.88.35 ГОСТ 7796-70 | |
| 14 | 04.32.106-2 | Колпак защитный | |
| 15 | 54.31.409-1А | Чехол уплотнения | |
| 15 | 54.31.409-1АТ | Чехол уплотнения | |
| 16 | 54.31.464-1А | Шайба нажимная | |
| 17 | 54.31.023 | Пружина уплотнения в сборе | |
| 18 | 54.31.473-1 | Кольцо уплотнительное | |
| 19 | 04.31.106-3 | Шайба упорная | |
| 20 | 04.31.116 | Кольцо уплотнительное | |
| 21 | 04.31.115-1 | Кольцо | |
| 22 | Подшипник 954712К1 нестандартный | Подшипник 954712К1 нестандартный | |
| 23 | 04.32.108-1 | Кольцо внутреннее большое | |
| 24 | 04.32.101-2 | Колесо направляющее | |
| 25 | 04.32.107-1 | Чехол защитный | |
| 26 | 04.31.107 | Кольцо | |
| 27 | 04.32.112 | Кожух защитный | |
| 28 | 04.32.103-5 | Опора оси левая | |
| 29 | Шайба 16Н 65Г ГОСТ 6402-70 | Шайба 16Н 65Г ГОСТ 6402-70 | |
| 30 | 04.32.114 | Накладка | |
| 31 | Пробка КГ 3/8" ГОСТ 12719-67 | Пробка КГ 3/8" ГОСТ 12719-67 | |
| 32 | 04.32.116 | Упор пружины | |
| 33 | 04.32.123-2 | Пружина № 126 ГОСТ 13722-68 | |
| 34 | 04.32.118 | Планка опорная | |
| 35 | 04.31.110 | Шайба замковая | |
| 36 | 54.31.430 | Кольцо уплотнительное малое | |
| 37 | 54.31.463-2 | Кольцо уплотнительное | |
| 38 | 04.31.117 | Прокладка регулировочная | |
| 39 | 04.31.113-1 | Кольцо упорное | |
| 40 | 04.32.105-5 | Ось |
