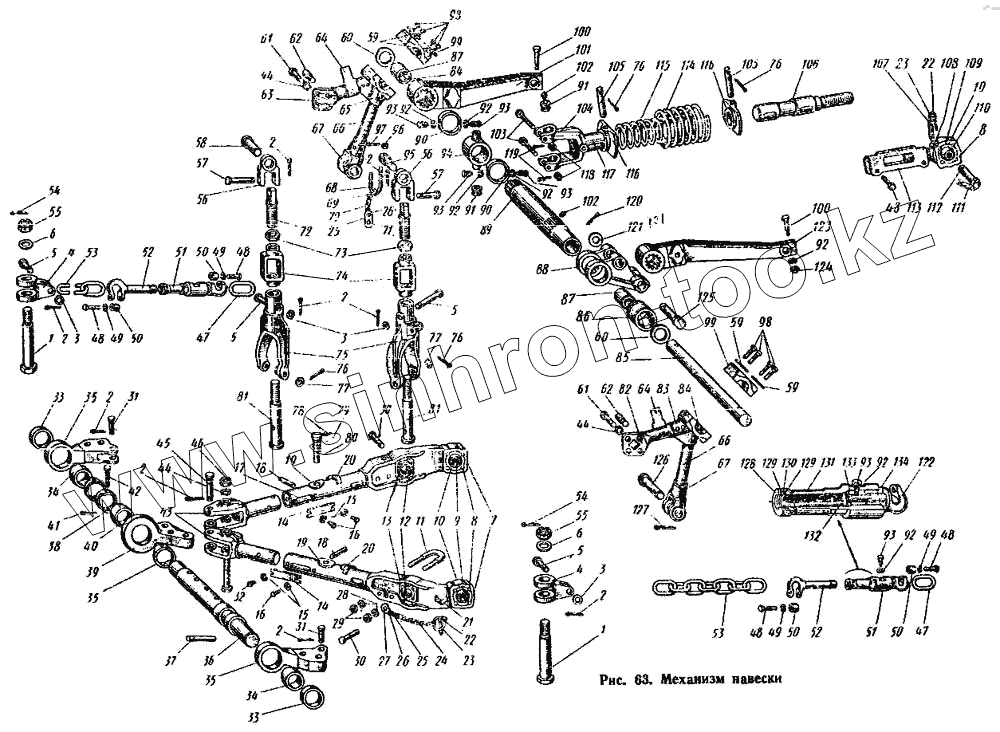

Каталог запасных частей к технике: АТЗ Т-4А. Механизм навески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
2
3
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
12
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
25
26
26
27
28
29
30
30
31
31
32
33
33
34
35
35
35
36
37
38
38
39
40
41
42
43
44
44
44
45
46
47
47
48
48
48
48
48
49
49
49
49
50
50
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
59
59
60
60
61
61
62
62
63
64
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
76
76
76
77
77
78
79
80
81
81
82
83
84
84
86
87
87
88
89
90
90
91
91
92
92
92
92
92
92
92
93
93
93
93
93
93
94
95
96
97
98
98
99
99
100
100
101
102
102
103
104
105
105
106
107
108
109
110
111
112
113
114
115
116
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
131
132
133
134
Позиция на иллюстрации Заводской номер детали Название детали
54.56.059 54.56.059 Вал рычагов со втулкой в сборе
77.60.026 77.60.026 Вилка с пружинами в сборе
77.60.024 77.60.024 Вилка с трубой в сборе
77.60.025 77.60.025 Головка в сборе
77.60.020 77.60.020 Головка задняя в сборе
77.60.028 77.60.028 Головка с пальцем в сборе
04.56.001-1 04.56.001-1 Механизм навески
54-56.055-2 54-56.055-2 Ось верхняя с рычагами в сборе
04.56.025 04.56.025 Ось нижняя в сборе
54.56.050-1 54.56.050-1 Ось нижняя с тягами в сборе
77.60.019-1 77.60.019-1 Палец тяги с пружиной и рукояткой в сборе
77.60.015-1А 77.60.015-1А Раскос в сборе
М04.56.057-1 М04.56.057-1 Растяжка в сборе
М04.56.065 М04.56.065 Скоба с кольцом резьбовым и втулкой в сборе
04.56.011-3 04.56.011-3 Стойка левая в сборе
04.56.012-3 04.56.012-3 Стойка правая в сборе
77.60.029А 77.60.029А Труба нижних тяг с фиксатором и накладкой в сборе
77.60.023 77.60.023 Тяга верхняя в сборе
77.60.018 77.60.018 Тяга нижняя в сборе
77.60.036 77.60.036 Цепочка в сборе
77.60.027 77.60.027 Цепочка с чекой в сборе
1 М04.56.109 Палец бугеля
2 Шплинт 6,3х40 ГОСТ 397-66 Шплинт 6,3х40 ГОСТ 397-66
3 Шайба 20 ГОСТ 11371-68 Шайба 20 ГОСТ 11371-68
4 М04.56.126 Серьга цепи
5 77.60.179 Палец серьги
6 Шайба 30 ГОСТ 11371-68 Шайба 30 ГОСТ 11371-68
7 77.60.124-1 Головка задняя
8 Заклепка 10х40 ГОСТ 10299-68 Заклепка 10х40 ГОСТ 10299-68
9 54.56.123 Шарнир
10 77.60.191 Кольцо яблока
11 77.60.151 Стремянка
12 77.60.175 Яблоко нижних тяг
13 77.60.190 Кольцо яблока малое
14 77.60.184 Планка
15 Шайба 8Т 65Г ГОСТ 6402-70 Шайба 8Т 65Г ГОСТ 6402-70
16 Болт М8.2х12.58 ГОСТ 7796-70 Болт М8.2х12.58 ГОСТ 7796-70
17 77.60.125 Труба нижних тяг
18 77.60.155 Палец направляющий
19 54.56.230 Накладка
20 77.60.219 Фиксатор пальца нижней тяги
21 77.60.193 Скоба чеки
22 77.60.194 Чека
23 77.60.195 Кольцо чеки
24 77.60.176 Цепочка ОН-IV-65
25 77.60.205 Шайба
26 Заклепка 6х18 ГОСТ 10299-68 Заклепка 6х18 ГОСТ 10299-68
27 77.60.177 Планка цепи
28 Шайба 18ОТ 65Г ГОСТ 6402-70 Шайба 18ОТ 65Г ГОСТ 6402-70
29 Гайка М18.5 ГОСТ 5915-70 Гайка М18.5 ГОСТ 5915-70
30 77.60.173 Палец рычагов нижний
31 77.60.123 Палец растяжек
32 77.60.137 Болт специальный
33 04.56.190 Кольцо дистанционное
34 54.56.107 Шарнир
35 54.56.221А Головка боковая
35 54.56.131-3 Ось верхняя
36 04.56.110-2А Ось нижняя
37 54.56.188 Штифт нижней оси
38 77.60.156 Ограничитель
39 77.60.135 Головка центральная
40 54.56-111 Шарнир центральный
41 Шплинт 5х28 ГОСТ 397-66 Шплинт 5х28 ГОСТ 397-66
42 77.60.132 Палец оси
43 77.60.130 Вилка нижних тяг
44 Шайба 20ОТ 65Г ГОСТ 6402-70 Шайба 20ОТ 65Г ГОСТ 6402-70
45 77.60.131 Палец вилки
46 Гайка 2М.20.5 ГОСТ 5915-70 Гайка 2М.20.5 ГОСТ 5915-70
47 М04.56.181-4 Цепь 16х96
48 Болт М16.2х60.88.35 ГОСТ 7795-70 Болт М16.2х60.88.35 ГОСТ 7795-70
49 Шайба 16ОТ 65Г ГОСТ 6402-70 Шайба 16ОТ 65Г ГОСТ 6402-70
50 77.60.122 Втулка растяжек
51 М04.56.064-1 Муфта растяжек в сборе
52 М04.56.119 Винт
53 М04.56.180-4 Цепь 16[96
54 Шплинт 6,3х60 ГОСТ 397-66 Шплинт 6,3х60 ГОСТ 397-66
55 Гайка М30х2.2а.8.40 ГОСТ 5918-70 Гайка М30х2.2а.8.40 ГОСТ 5918-70
56 77.60.164-1 Серьга раскоса
57 77.60.165 Палец серьги раскоса
58 77.60.168 Палец рычага малый
59 54.56.200 Пластина замковая
60 77.60.169 Шайба
61 Болт 4М20х1,5.2а.60.88.30 ГОСТ 7796-70 Болт 4М20х1,5.2а.60.88.30 ГОСТ 7796-70
62 04.56.185 Штифт
63 04.56.102-3 Стойка наклонная правая
64 04.56.189 Штырь
65 54.56.183-4 Бугель правой стойки верхний
66 04.56.103-1 Стойка нижняя
67 54.56.102-3 Наконечник стойкий нижний
68 77.60.166А Фиксатор
69 77.60.187 Шайба
70 77.60.188 Цепочка фиксатора ОН-IV-65
71 77.60.186 Пластина
72 77.60.116 Винт раскоса верхний
73 Гайка М36х3.2а.8.35 ГОСТ 2526-70 Гайка М36х3.2а.8.35 ГОСТ 2526-70
74 77.60.115 Муфта раскоса
75 77.60.114-1 Вилка раскоса
76 Шплинт 8х50 ГОСТ 397-66 Шплинт 8х50 ГОСТ 397-66
77 А34-4 Шайба
78 77.60.153-1 Рукоятка
79 77.60.128 Пружина
80 77.60.127-2 Палец тяги
81 77.60.113-1 Винт раскоса
82 04.56.101-3 Стойка наклонная левая
83 54.56.108-4 Бугель левой стойки верхний
84 77.60.200 Штифт
86 54.56.141-1 Втулка упорная
87 77.60.170-1 Втулка вала рычагов
88 77.60.103 Рычаг штока
89 54.56.132-4 Вал рычагов
90 77.60.112 Кольцо упорное
91 77.60.161 Втулка малая
92 Шайба 14ОТ 65Г ГОСТ 6402-70 Шайба 14ОТ 65Г ГОСТ 6402-70
93 77.60.111 Винт установочный
94 77.60.109 Траверса верхней тяги
95 77.60.157 Палец рычага
96 77.60.167 Гайка фиксатора
97 Шплинт 4х32 ГОСТ 397-66 Шплинт 4х32 ГОСТ 397-66
98 Болт 4М20.2х70.88.30 ГОСТ 7795-70 Болт 4М20.2х70.88.30 ГОСТ 7795-70
99 54.56.109-2 Крышка бугеля стойки
100 77.60.174 Болт рычагов
101 77.60.102 Рычаг подъемный правый
102 Масленка I-АI ГОСТ 1303-56 Масленка I-АI ГОСТ 1303-56
103 Болт 2М12.2х90.58 ГОСТ 7795-70 Болт 2М12.2х90.58 ГОСТ 7795-70
104 77.60.145 Вилка верхней тяги
105 77.60.146 Палец
106 77.60.139 Винт верхней тяги
107 77.60.203 Цепочка верхней тяги ОН-IV-65
108 Заклепка 6х32 ГОСТ 10299-68 Заклепка 6х32 ГОСТ 10299-68
109 77.60.141 Головка верхней тяги
110 77.60.198 Яблоко верхней тяги
111 Заклепка 6х42 ГОСТ 10299-68 Заклепка 6х42 ГОСТ 10299-68
112 77.60.158 Палец верхней тяги
113 77.60.144 Муфта
114 77.60.142 Пружина большая
115 77.60.143 Пружина малая
116 77.60.147 Шайба упорная
117 77.60.140 Труба верхней тяги
118 Гайка М12.2.8.35 ГОСТ 5932-62 Гайка М12.2.8.35 ГОСТ 5932-62
119 Шплинт 3,2х32 ГОСТ 397-66 Шплинт 3,2х32 ГОСТ 397-66
120 Шплинт 5х50 ГОСТ 397-66 Шплинт 5х50 ГОСТ 397-66
121 Шайба 36 ГОСТ 11371-68 Шайба 36 ГОСТ 11371-68
122 М04.56.120 Скоба
123 77.60.101 Рычаг подъемный левый
124 Гайка М14.2.А6 ГОСТ 5927-70 Гайка М14.2.А6 ГОСТ 5927-70
125 77.60.138А Палец рычага штока
126 54.56.103-1 Палец стойки
127 Шплинт 8х60 ГОСТ 397-66 Шплинт 8х60 ГОСТ 397-66
128 М04.56.243 Колпак
129 М04.56.241 Полукольцо
130 М04.56.240 Чистик
131 М04.56.121-1 Муфта растяжек
132 Заглушка 42 ГОСТ 3111-67 Заглушка 42 ГОСТ 3111-67
133 М04.56.242 Кольцо резьбовое
134 М04.56.239 Втулка
