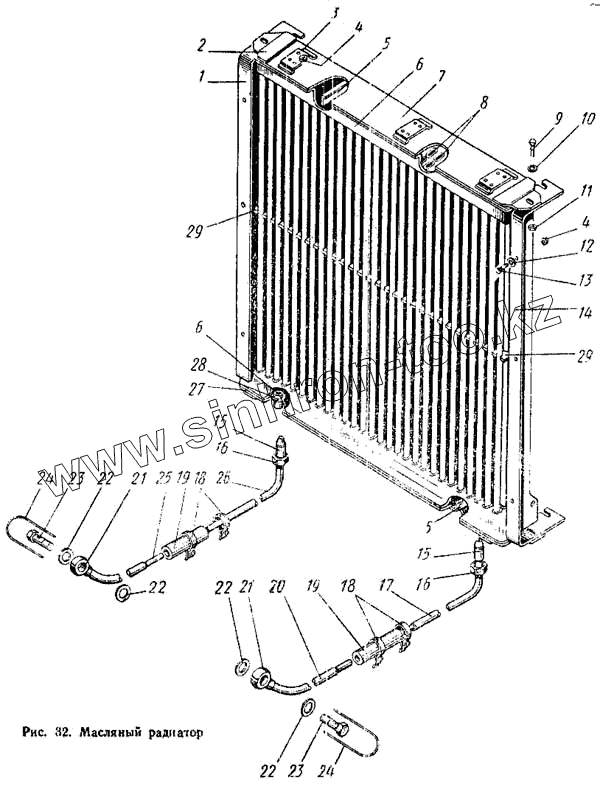

Каталог запасных частей к технике: АТЗ Т-4А. Масляный радиатор
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
19
20
21
21
22
22
22
22
23
23
24
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.08.012-1 | М04.08.012-1 | Маслопровод левый в сборе | |
| М04.08.017 | М04.08.017 | Кронштейн с гайкой в сборе | |
| М04.08.001-1 | М04.08.001-1 | Установка масляного радиатора | |
| М04.08.018 | М04.08.018 | Трубка М04.08.128 с угольником поворотным в сборе | |
| М04.08.015 | М04.08.015 | Трубка М04.08.127 с угольником поворотным в сборе | |
| М04.08.013 | М04.08.013 | Труба правая с гайкой соединительной и ниппелем в сборе | |
| М04.08.014-1 | М04.08.014-1 | Труба левая с гайкой соединительной и ниппелем в сборе | |
| М04.08.002-3 | М04.08.002-3 | Радиатор масляный со стойками в сборе | |
| 04У.08.003 | 04У.08.003 | Радиатор масляный со стойками в сборе | |
| М04.08.011 | М04.08.011 | Маслопровод правый в сборе | |
| 1 | М04.08.139 | Стойка масляного радиатора левая | |
| 2 | 150У.08.116 | Кронштейн | |
| 3 | М04.08.113 | Кронштейн | |
| 4 | Гайка М8.5 ГОСТ 5915-70 | Гайка М8.5 ГОСТ 5915-70 | |
| 5 | М04.08.111-1 | Перегородка | |
| 6 | М04.08.101-1 | Маслосборник | |
| 7 | М04.08.118-1 | Крышка маслосборника верхнего | |
| 8 | М04.08.103 | Трубка охлаждающая | |
| 9 | Болт М10.2х20.88.35 ГОСТ 7796-70 | Болт М10.2х20.88.35 ГОСТ 7796-70 | |
| 10 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 11 | Гайка М10.5 ГОСТ 5915-70 | Гайка М10.5 ГОСТ 5915-70 | |
| 12 | Шайба 8Т 65Г ГОСТ 6402-70 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 13 | Болт М8.2х20.58 ГОСТ 7796-70 | Болт М8.2х20.58 ГОСТ 7796-70 | |
| 14 | М04.08.115-3 | Стойка масляного радиатора правая | |
| 15 | А40/50-2638026 | Ниппель | |
| 16 | А40/50-2638025 | Гайка соединительная | |
| 17 | М04.08.122 | Труба правая | |
| 18 | Хомутик 26 | Хомутик 26 | |
| 19 | 75.08.110-1 | Шланг | |
| 20 | М04.08.127 | Трубка | |
| 21 | 54.08.405А | Угольник поворотный | |
| 22 | 54.08.407 | Кольцо уплотняющее | |
| 23 | 54.08.406 | Болт зажимной | |
| 24 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | |
| 25 | М04.08.128 | Трубка | |
| 26 | М04.08.123-1 | Труба левая | |
| 27 | М04.08.119-1 | Крышка маслосборника нижнего | |
| 28 | М04.08.109-1 | Штуцер | |
| 29 | М04.08.117 | Диафрагма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
