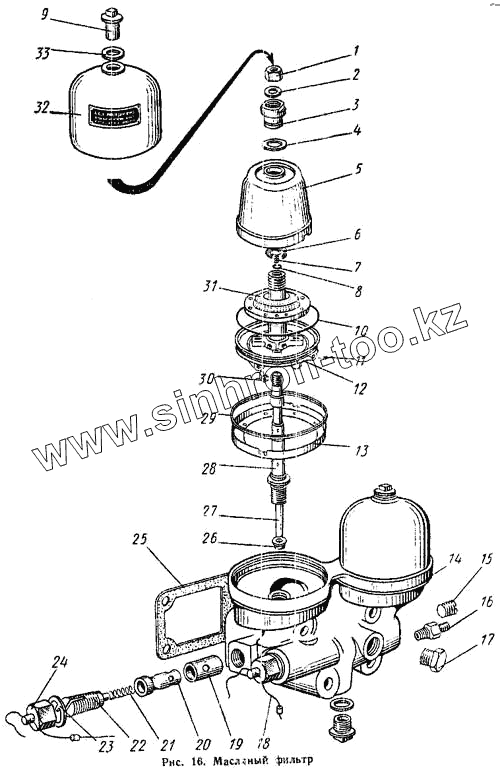

Каталог запасных частей к технике: АТЗ Т-4А. Масляный фильтр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
14-10с3Б	14-10с3Б		Ротор в сборе
03-10с4А	03-10с4А		Корпус в сборе
03-10с2	03-10с2		Центрифуга полнопоточная масляная
1	Гайка М12х1,25.2а.А.6 ГОСТ 2524-70		Гайка М12х1,25.2а.А.6 ГОСТ 2524-70
2	14-1018А		Шайба упорная
3	14-1013В		Гайка ротора
4	14-1071		Прокладка
5	14-1009Г		Крышка ротора
6	14-1077А		Кольцо упорное
7	Винт М6.2х10.58 ГОСТ 1489-62		Винт М6.2х10.58 ГОСТ 1489-62
8	Шайба 6Н 65Г ГОСТ 6402-70		Шайба 6Н 65Г ГОСТ 6402-70
9	14-1060Б		Гайка колпака
10	Кольцо У-130х125 ГОСТ 9833-61		Кольцо У-130х125 ГОСТ 9833-61
11	14-1030		Винт
12	14-1008Г		Остов ротора
13	14-1017Б		Козырек
14	03-1001А		Корпус
15	Пробка КГ 3/8" ГОСТ 12721-67		Пробка КГ 3/8" ГОСТ 12721-67
16	03-1014		Штуцер ввертной
17	Пробка КГ 1/2" ГОСТ 12720-67		Пробка КГ 1/2" ГОСТ 12720-67
18	Проволока диаметр 1,2х200 ГОСТ 3282-46		Проволока диаметр 1,2х200 ГОСТ 3282-46
19	03-1022		Стакан
20	03-1027-1		Клапан
21	14-1046		Пружина
22	03-1024		Винт регулировочный
23	03-1033		Прокладка
24	03-1025		Тайка
25	6Т2-1009		Прокладка
26	14-1003А		Дроссель
27	03-1004		Трубка маслоотводная
28	14-1012А		Ось ротора
29	14-1065А		Прокладка колпака
30	14-1047А		Форсунка
31	14-10с8Б		Маслоотражатель в сборе
32	03-10с6		Колпак в сборе
33	СМД7-0684		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
