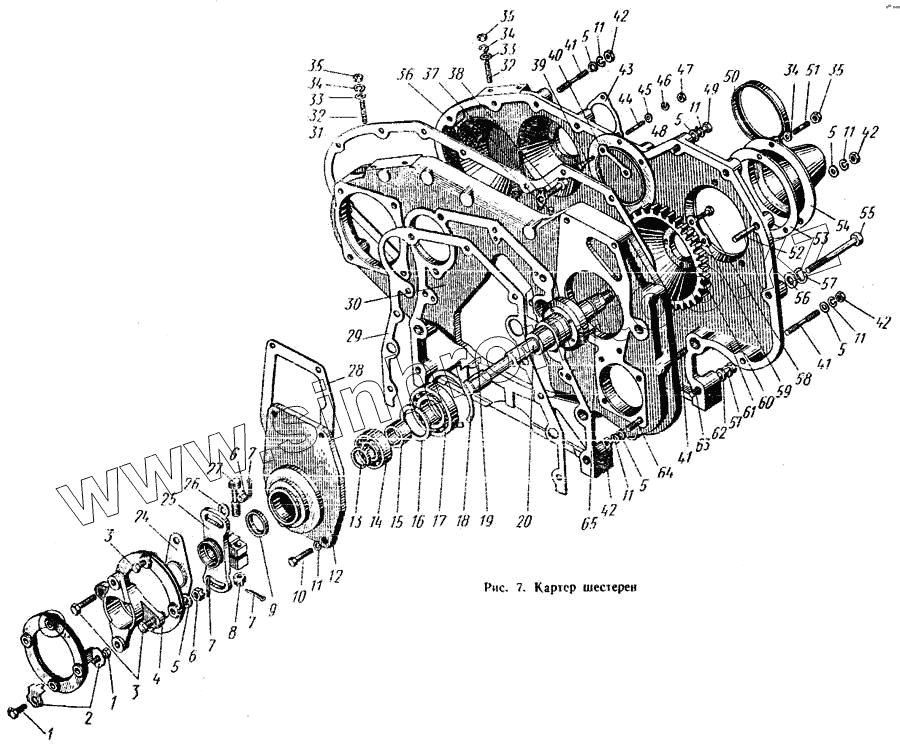

Каталог запасных частей к технике: АТЗ Т-4А. Картер шестерен

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
5
5
5
5
6
6
7
7
7
8
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
24
25
26
27
28
29
30
31
32
32
33
33
34
34
34
35
35
35
36
37
38
39
40
41
41
41
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
4Т6-02с3 4Т6-02с3 Крышка картера шестерен в сборе
41-02с3-3 41-02с3-3 Картер шестерен в сборе
03А-02с4А 03А-02с4А Привод топливного насоса в сборе
03А-02с13 03А-02с13 Муфта привода топливного насоса в сборе
03А-02с10 03А-02с10 Пластины в сборе
1 03А-0210 Болт М10Х20
2 03А-0225 Шайба стопорная
3 03А-0235 Болт II М10х32
4 03А-0219 Крестовина
5 Шайба 11х22х2Н 495-66 Шайба 11х22х2Н 495-66
6 03А-0247 Гайка М10
7 Шплинт 2,5х25-005 ГОСТ 397-66 Шплинт 2,5х25-005 ГОСТ 397-66
8 03А-0239 Гайка М12Х1,25
9 Манжета I-I-25 ОН13-47-56 Манжета I-I-25 ОН13-47-56
10 Болт М10.2х30.58 ГОСТ 7796-70 Болт М10.2х30.58 ГОСТ 7796-70
11 Шайба 10Н 65Г ГОСТ 6402-70 Шайба 10Н 65Г ГОСТ 6402-70
12 01-0203 Корпус привода топливного насоса
13 Кольцо Б25 ГОСТ 13942-68 Кольцо Б25 ГОСТ 13942-68
14 Шарикоподшипник 205 ГОСТ 8338-57 Шарикоподшипник 205 ГОСТ 8338-57
15 03А-0250 Втулка распорная
16 Кольцо Б45 ГОСТ 13942-68 Кольцо Б45 ГОСТ 13942-68
17 Шарикоподшипник 209 ГОСТ 8338-57 Шарикоподшипник 209 ГОСТ 8338-57
18 Кольцо Б85 ГОСТ 13943-68 Кольцо Б85 ГОСТ 13943-68
19 Шпонка сегментная 5х9 ГОСТ 8795-68 Шпонка сегментная 5х9 ГОСТ 8795-68
20 03А-206 Валик привода топливного насоса
21 03А-0246 Втулка
22 03А-0244 Пластина упругая
23 03А-0245 Шайба
24 03А-0252 Пластина центрирующая
25 03А-0207 Фланец
26 Шайба 11х22х2Н 495-66 Шайба 11х22х2Н 495-66
27 03А-0217 Болт
28 41-0230 Прокладка
29 01-0204 Прокладка картера
30 41-0201 Картер шестерен
31 6Т3-0205 Прокладка крышки
32 Шпилька М8х18Н 478-66 Шпилька М8х18Н 478-66
33 Шайба 8,5х16х1,5Н 495-66 Шайба 8,5х16х1,5Н 495-66
34 Шайба 8Н 65Г ГОСТ 6402-70 Шайба 8Н 65Г ГОСТ 6402-70
35 Гайка М8.2.А.6 ГОСТ 2524-70 Гайка М8.2.А.6 ГОСТ 2524-70
36 Пробка КГ1/8" ГОСТ 12721-67 Пробка КГ1/8" ГОСТ 12721-67
37 03-0213 Шайба стопорная
38 Болт М12.2х30.58 ГОСТ 7796-70 Болт М12.2х30.58 ГОСТ 7796-70
39 Болт М6.2х14.58 ГОСТ 7798-70 Болт М6.2х14.58 ГОСТ 7798-70
40 6Т2-0214 Шайба замковая
41 Шпилька М10х45Н 478-66 Шпилька М10х45Н 478-66
42 Гайка М10.2.А.6 ГОСТ 2524-70 Гайка М10.2.А.6 ГОСТ 2524-70
43 01-1407 Прокладка
44 01-0238 Шпилька сверленая
45 Шайба 6-015 ГОСТ 11371-68 Шайба 6-015 ГОСТ 11371-68
46 Шайба 6Н 65Г ГОСТ 6402-70 Шайба 6Н 65Г ГОСТ 6402-70
47 Гайка М6.5 ГОСТ 5915-70 Гайка М6.5 ГОСТ 5915-70
48 6Т2-0208 Кольцо маслоотражательное
49 Болт М10.2х70.58 ГОСТ 7796-70 Болт М10.2х70.58 ГОСТ 7796-70
50 Манжета II-75 ОН13-47-56 Манжета II-75 ОН13-47-56
51 Шпилька М8х18Н 477-66 Шпилька М8х18Н 477-66
52 Шпилька М10х32Н 478-66 Шпилька М10х32Н 478-66
53 01-0232 Прокладка
54 41-0222 Крышка
55 Болт М12.2х100.58 ГОСТ 7795-70 Болт М12.2х100.58 ГОСТ 7795-70
56 6Т2-0219 Шайба
57 Шайба 12Н 65Г ГОСТ 6402-70 Шайба 12Н 65Г ГОСТ 6402-70
58 Болт М8.2х20.58 ГОСТ 7796-70 Болт М8.2х20.58 ГОСТ 7796-70
59 4Т6-0226 Шайба замковая
60 41-0223 Шестерня привода топливного насоса
61 6Т2-0202-1 Крышка картера шестерен
62 Шайба 13х24х2Н 495-66 Шайба 13х24х2Н 495-66
63 Болт М12.2х85.58 ГОСТ 7795-70 Болт М12.2х85.58 ГОСТ 7795-70
64 Шпилька М10х25Н 478-66 Шпилька М10х25Н 478-66
65 Штифт 8Гх16 ГОСТ 3128-70 Штифт 8Гх16 ГОСТ 3128-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
