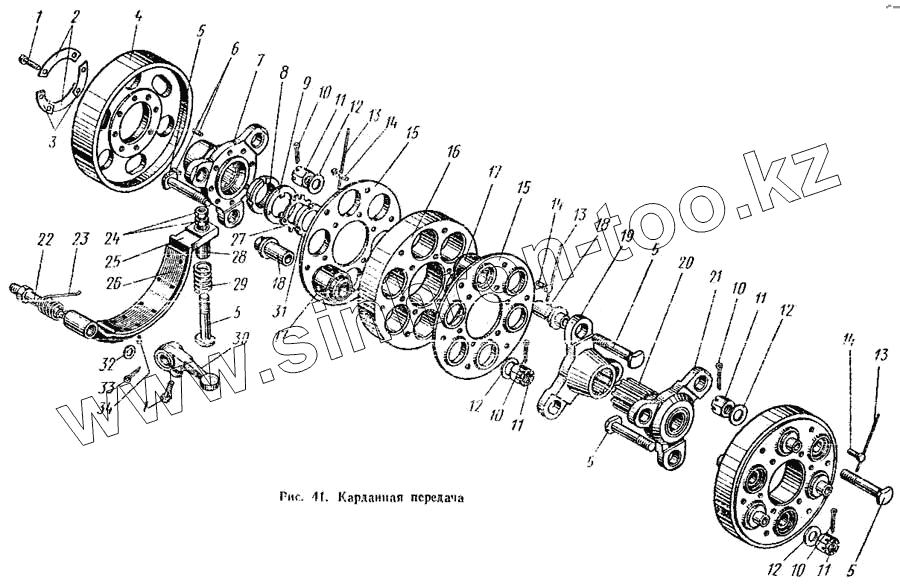

Каталог запасных частей к технике: АТЗ Т-4А. Карданная передача
1
1
2
3
4
5
5
5
5
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
14
14
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.36.004 | М04.36.004 | Вилка с валом в сборе | |
| М04.36.005 | М04.36.005 | Вилка в сборе | |
| М04.36.001 | М04.36.001 | Передача карданная | |
| М04.36.003 | М04.36.003 | Головка кардана в сборе | |
| М04.36.008 | М04.36.008 | Колодка тормозка в сборе | |
| 1 | Болт М12.2х35.88.35 ГОСТ 7796-70 | Болт М12.2х35.88.35 ГОСТ 7796-70 | |
| 2 | М04.36.138 | Пластина стопорная | |
| 3 | М04.36.147 | Пластина стопорная | |
| 4 | М04.36.115 | Шкив тормозка | |
| 5 | 04.36.110 | Болт | |
| 6 | А02-20 | Штифт установочный | |
| 7 | М04.36.118 | Вилка | |
| 8 | Т4.37А.230 | Втулка конусная | |
| 9 | М04.36.107 | Шайба | |
| 10 | Шплинт 4х32 ГОСТ 397-66 | Шплинт 4х32 ГОСТ 397-66 | |
| 11 | А36-19 | Гайка | |
| 12 | А36-18 | Шайба | |
| 13 | Проволока диаметр 1,2х180 ГОСТ 3282-46 | Проволока диаметр 1,2х180 ГОСТ 3282-46 | |
| 14 | Болт 3М10.2х20.58 ГОСТ 7796-70 | Болт 3М10.2х20.58 ГОСТ 7796-70 | |
| 15 | М04.36.104 | Крышка | |
| 16 | М04.36.100 | Диск | |
| 17 | А36-23 | Втулка резиновая | |
| 18 | 04.36.103-2 | Втулка | |
| 19 | М04.36.106 | Вилка | |
| 20 | М04.36.111 | Вал | |
| 21 | М04.36.112 | Вилка | |
| 22 | М04.36.135 | Ось колодки тормозка | |
| 23 | М04.36.141 | Пружина колодки | |
| 24 | Гайка М16х1,5.2а.8.35 ГОСТ 5927-70 | Гайка М16х1,5.2а.8.35 ГОСТ 5927-70 | |
| 25 | М04.36.134 | Колодка тормозка | |
| 26 | М04.36.132 | Лента тормозка | |
| 27 | М04.36.105 | Шайба стопорная | |
| 28 | М04.36.142 | Втулка направляющая | |
| 29 | М04.36.144 | Пружина тормозка | |
| 30 | М04.36.136 | Рычаг тормозка | |
| 31 | 04.36.108-1 | Гайка | |
| 32 | Шайба 16 ГОСТ 11371-68 | Шайба 16 ГОСТ 11371-68 | |
| 33 | Шплинт 4х25 ГОСТ 397-66 | Шплинт 4х25 ГОСТ 397-66 | |
| 34 | Заклепка 4х 2 ПФ | Заклепка 4х 2 ПФ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
