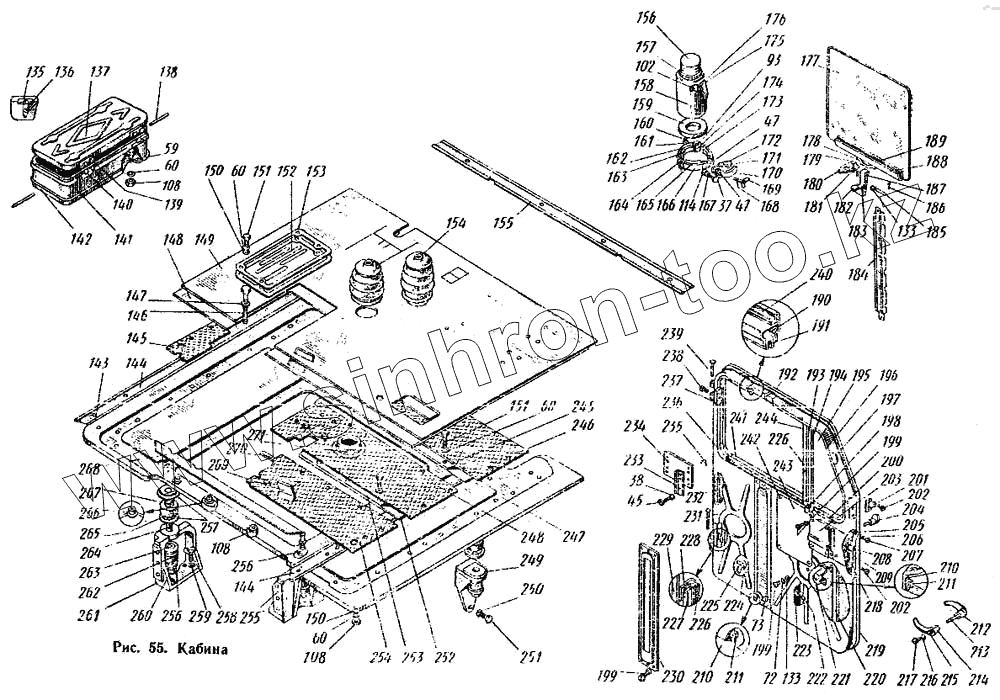

Каталог запасных частей к технике: АТЗ Т-4А. Кабина
37
38
45
47
47
60
60
60
60
72
73
108
108
108
133
135
136
137
138
139
140
141
142
143
144
144
145
146
147
148
149
150
150
151
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
199
199
200
201
202
202
203
204
205
206
207
208
209
210
210
211
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5.61.026 | 5.61.026 | Бачок для питьевой воды в сборе | |
| М04.45.082 | М04.45.082 | Винт упора с гайкой в сборе | |
| 04.45.098 | 04.45.098 | Защелка в сборе | |
| М04.45.005 | М04.45.005 | Кабина в сборе | |
| М04.45.002 | М04.45.002 | Корпус кабины в сборе | |
| Т4.45.040 | Т4.45.040 | Кронштейн с держателем планки и планкой в сборе | |
| 04.45.082 | 04.45.082 | Кронштейн хомута с угольником нижним боковым левым и гайкой в сборе | |
| Т4.45.016 | Т4.45.016 | Лист внутренний левый в сборе | |
| Т4.45.017 | Т4.45.017 | Лист внутренний правый в сборе | |
| Т4.45.018 | Т4.45.018 | Лист наружный левый в сборе | |
| Т4.45.019 | Т4.45.019 | Лист наружный правый в сборе | |
| 54.47.033 | 54.47.033 | Накладка с петлей верхней и осью петли в сборе | |
| Т4.45.033 | Т4.45.033 | Обойма верхняя в сборе | |
| Т4.45.034 | Т4.45.034 | Обойма левая со скобой и лапкой в сборе | |
| 04.45.093 | 04.45.093 | Обойма опускающегося стекла в сборе | |
| Т4.45.037 | Т4.45.037 | Обойма правая в сборе | |
| Т4.45.045 | Т4.45.045 | Обойма средняя в сборе | |
| Т4.45.091 | Т4.45.091 | Обойма стеклоподъемника в сборе | |
| Т4.45.038 | Т4.45.038 | Обойма съемная левая в сборе | |
| Т4.45.039 | Т4.45.039 | Обойма съемная правая в сборе | |
| М04.45.036 | М04.45.036 | Основание кабины в сборе | |
| Т4.45.0101 | Т4.45.0101 | Ось ручки в сборе | |
| 54.47.034 | 54.47.034 | Петля нижняя с петлей верхней и осью в сборе | |
| М04.45.008 | М04.45.008 | Полик несъемный в сборе | |
| М04.45.006 | М04.45.006 | Полик передний с упором и полосой в сборе | |
| М04.45.007 | М04.45.007 | Полик средний в сборе | |
| Т4.45.0102 | Т4.45.0102 | Ручка в сборе | |
| Т4.45.0100 | Т4.45.0100 | Ручка в сборе | |
| М04.45.061 | М04.45.061 | Скоба с гайкой в сборе | |
| М04.45.062 | М04.45.062 | Скоба с гайкой в сборе | |
| Т4.45.0103 | Т4.45.0103 | Скоба со втулкой в сборе | |
| Т4.45.088 | Т4.45.088 | Стекло подвижное в сборе | |
| Т4.45.090 | Т4.45.090 | Стеклоподъемник в сборе | |
| Т4.45.089 | Т4.45.089 | Стеклоподъемник с рейкой в сборе | |
| М04.45.001 | М04.45.001 | Установка кабины | |
| М04.45.067 | М04.45.067 | Установка питьевого бачка в сборе | |
| 04.45.068 | 04.45.068 | Хомут стяжной в сборе | |
| М04.45.014 | М04.45.014 | Шайба с гайкой в сборе | |
| 76Т.45.сб.3 | 76Т.45.сб.3 | Ящик для инструмента | |
| 37 | Болт М6.2х16.58 ГОСТ 7796-70 | Болт М6.2х16.58 ГОСТ 7796-70 | |
| 38 | Шайба 8Т 65Г ГОСТ 6402-70 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 45 | Болт М8.2х25.58. ГОСТ 7796-70 | Болт М8.2х25.58. ГОСТ 7796-70 | |
| 47 | Гайка М8.5 ГОСТ 5915-70 | Гайка М8.5 ГОСТ 5915-70 | |
| 60 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 72 | Шайба 6Т 65Г ГОСТ 6402-70 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 73 | Гайка М6.5 ГОСТ 5915-70 | Гайка М6.5 ГОСТ 5915-70 | |
| 108 | Гайка М10.5 ГОСТ 5915-70 | Гайка М10.5 ГОСТ 5915-70 | |
| 133 | Шайба 6 ГОСТ 11371-68 | Шайба 6 ГОСТ 11371-68 | |
| 135 | 54.47.434 | Накладка | |
| 136 | 54.47.438Х | Ушко | |
| 137 | 76Т-45-043 | Крышка ящика | |
| 138 | 54.47.436 | Ось петли | |
| 139 | 54.47.435 | Петля верхняя | |
| 140 | 54.47.437 | Петля нижняя | |
| 141 | 76Т-45-045 | Обечайка ящика | |
| 142 | 76Т-45-044 | Дно ящика | |
| 143 | М04.45.473 | Основание кабины | |
| 144 | М04.45.219 | Прокладка под кабину | |
| 145 | М04.45.386 | Полик малый | |
| 146 | Болт М16х1,5 2ах130.58 ГОСТ 7796-70 | Болт М16х1,5 2ах130.58 ГОСТ 7796-70 | |
| 147 | Шайба 16ОТ 65Г ГОСТ 6402-70 | Шайба 16ОТ 65Г ГОСТ 6402-70 | |
| 148 | М04.45.569 | Коврик нижний | |
| 149 | М04.45.136 | Коврик верхний | |
| 150 | Шайба 10 ГОСТ 11371-68 | Шайба 10 ГОСТ 11371-68 | |
| 151 | Болт М10.2х20.88.35 ГОСТ 7796-70 | Болт М10.2х20.88.35 ГОСТ 7796-70 | |
| 152 | 04.47.134-3 | Уплотнитель пола | |
| 153 | 04.47.250 | Рамка уплотнения рычагов | |
| 154 | М04.45.537 | Колпак защитный | |
| 155 | М04.45.349 | Подкладка ниши | |
| 156 | 5.61.106 | Стакан бачка для воды | |
| 157 | 5.61.131 | Кольцо уплотняющее | |
| 158 | 5.61.105 | Бачок для воды | |
| 159 | 5.61.285А | Прокладка для питьевого бачка | |
| 160 | 12-23-637 | Рычаг | |
| 161 | Заклепка 4х22 ГОСТ 10300-68 | Заклепка 4х22 ГОСТ 10300-68 | |
| 162 | 04.45.326 | Лента хомута | |
| 163 | 04.45.331 | Прокладка большая | |
| 164 | 04.45.328 | Звено | |
| 165 | 04.45.330 | Прокладка малая | |
| 166 | 04.45.325 | Кронштейн хомута | |
| 167 | Шайба 8 ГОСТ 11371-68 | Шайба 8 ГОСТ 11371-68 | |
| 168 | М04.45.422 | Винт упора | |
| 169 | Гайка М8.2 ГОСТ 3032-66 | Гайка М8.2 ГОСТ 3032-66 | |
| 170 | М04.45.423 | Скоба | |
| 171 | Заклепка 6х42 ГОСТ 10299-68 | Заклепка 6х42 ГОСТ 10299-68 | |
| 172 | М04.45.421 | Опора | |
| 173 | 12-23-636 | Петля | |
| 174 | 04.45.327 | Кронштейн | |
| 175 | 5.61.130 | Скоба | |
| 176 | 5.61.141-1 | Ремень бачка для воды | |
| 177 | Т4.45.586 | Стекло подвижное | |
| 178 | 04.45.382 | Кронштейн обоймы опускающегося стекла | |
| 179 | 04.45.367 | Ушко-защелки | |
| 180 | 04.45.363 | Защелка | |
| 181 | 04.45.368 | Пружина защелки | |
| 182 | 04.45.364 | Планка обоймы | |
| 183 | Т4.45.597 | Обойма стеклоподъемника | |
| 184 | Т4.45.596 | Рейха стеклоподъемника | |
| 185 | 04.45.366 | Ось стеклоподъемника | |
| 186 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 | |
| 187 | 04.45.365 | Накладка обоймы | |
| 188 | 04.45.354 | Обойма опускающегося стекла | |
| 189 | 04.45.355 | Уплотнение опускающегося стекла | |
| 190 | Т4.45.579 | Обойма верхняя | |
| 191 | Т4.45.601 | Скоба | |
| 192 | Т4.45.590 | Желобок опускающегося стекла | |
| 193 | Т4.45.588 | Ободок | |
| 194 | Т4.45.587 | Уплотнение неподвижного стекла | |
| 195 | Т4.45.585 | Стекло неподвижное | |
| 196 | Т4.45.589 | Уплотнение | |
| 197 | Т4.45.584 | Обойма передняя | |
| 198 | Т4.45.599 | Угольник | |
| 199 | Винт II М6.2х12.58 ГОСТ 1489-62 | Винт II М6.2х12.58 ГОСТ 1489-62 | |
| 200 | Т4.45.583 | Обойма нижняя | |
| 201 | 04.45.174 | Шип направляющий передний | |
| 202 | Винт М6.2х14.58 ГОСТ 1490-62 | Винт М6.2х14.58 ГОСТ 1490-62 | |
| 203 | Т4.45.323 | Крышка замка | |
| 204 | Т4.45.023 | Выключатель замка двери с ключом в сборе | |
| 205 | Т4.45.192 | Кронштейн выключателя замка | |
| 206 | Шайба 4Т 65Г ГОСТ 6402-70 | Шайба 4Т 65Г ГОСТ 6402-70 | |
| 207 | Винт II М4.2х8.58 ГОСТ 1489-62 | Винт II М4.2х8.58 ГОСТ 1489-62 | |
| 208 | 81-6105013-Б | Замок двери левый в сборе | |
| 209 | Шайба 12 ГОСТ 11371-68 | Шайба 12 ГОСТ 11371-68 | |
| 210 | 04.45.391 | Держатель планки | |
| 211 | 04.45.383-1 | Планка | |
| 212 | Т4.45.618 | Скоба | |
| 213 | Т4.45.617 | Ось ручки | |
| 214 | Т4.45.619 | Втулка | |
| 215 | Т4.45.620 | Скоба | |
| 216 | Шайба 5Н 65Г ГОСТ 6402-70 | Шайба 5Н 65Г ГОСТ 6402-70 | |
| 217 | Винт II М5.2х25.58 ГОСТ 1489-62 | Винт II М5.2х25.58 ГОСТ 1489-62 | |
| 218 | Т4.45.575 | Каркас левой двери передний | |
| 219 | Т4.45.573 | Лист наружный левый | |
| 220 | Т4.45.273 | Профиль двери | |
| 221 | Т4.45.608 | Кронштейн | |
| 222 | Т4.45.605 | Обойма средняя | |
| 223 | Т4.45.606 | Лапка | |
| 224 | 04.45.371 | Амортизатор упора опускающегося стекла | |
| 225 | 04.45-377 | Упор опускающегося стекла | |
| 226 | Т4.45.591 | Желобок опускающегося стекла | |
| 227 | Т4.45.580 | Обойма | |
| 228 | Т4.45.598 | Лапка | |
| 229 | Т4.45.315 | Каркас левой двери задний | |
| 230 | Т4.45.317 | Крышка двери | |
| 231 | Т4.45.571 | Лист внутренний левый | |
| 232 | Т4.45.621 | Пластина | |
| 233 | Т4.45.327 | Планка прижимная | |
| 234 | Т4.45.326 | Ограничитель двери | |
| 235 | 04.45.370 | Скрепка уплотнителя | |
| 236 | Т4.45.602 | Уплотнение | |
| 237 | Т4.45.593 | Петля двери | |
| 238 | Винт М8,2х14.58 ГОСТ 1490-62 | Винт М8,2х14.58 ГОСТ 1490-62 | |
| 239 | 04.45.151 | Палец петель | |
| 240 | Т4.45.603 | Уплотнение двери | |
| 241 | Т4.45.604 | Уплотнение | |
| 242 | Заклепка 4х8 по нормали ВЗТД и Н | Заклепка 4х8 по нормали ВЗТД и Н | |
| 243 | М04.45.170 | Табличка смазки трактора | |
| 244 | Т4.45.581 | Обойма съемная левая | |
| 245 | М04.45.489 | Уплотнитель пола | |
| 246 | М04.45.498 | Полик несъемный | |
| 247 | М04.45.496 | Пластина опорная | |
| 248 | М04.45.470 | Полик средний | |
| 249 | М04.45.530 | Кронштейн кабины задний | |
| 250 | Шайба 14ОТ 65Г ГОСТ 6402-70 | Шайба 14ОТ 65Г ГОСТ 6402-70 | |
| 251 | Болт М14.2х35.58. ГОСТ 7796-70 | Болт М14.2х35.58. ГОСТ 7796-70 | |
| 252 | М04.45.383 | Пластина опорная | |
| 253 | М04.45.587 | Уплотнитель пола | |
| 254 | М04.45.497 | Полик передний | |
| 255 | М04.45.327 | Кронштейн передний левый | |
| 256 | М04.45.536 | Шайба | |
| 257 | М04.45.532 | Шайба | |
| 258 | Болт М12.2х35.88.35 ГОСТ 7796-70 | Болт М12.2х35.88.35 ГОСТ 7796-70 | |
| 259 | Шайба 12ОТ 65Г ГОСТ 6402-70 | Шайба 12ОТ 65Г ГОСТ 6402-70 | |
| 260 | Гайка М16х1,5.2а.5 ГОСТ 5915-70 | Гайка М16х1,5.2а.5 ГОСТ 5915-70 | |
| 261 | М04.45.529 | Кронштейн передний правый | |
| 262 | М04.45.534 | Амортизатор малый | |
| 263 | М04.45.218 | Опорная шайба | |
| 264 | М04.45.519 | Втулка распорная | |
| 265 | М04.45.535 | Амортизатор большой | |
| 266 | М04.45.500 | Упорная гайка | |
| 267 | М04.45.531 | Пружина амортизатора | |
| 268 | М04.45.154 | Прокладка передняя | |
| 269 | 04.47.177 | Упор | |
| 270 | 54.47.512 | Полоса | |
| 271 | М04.45.543 | Патрубок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
