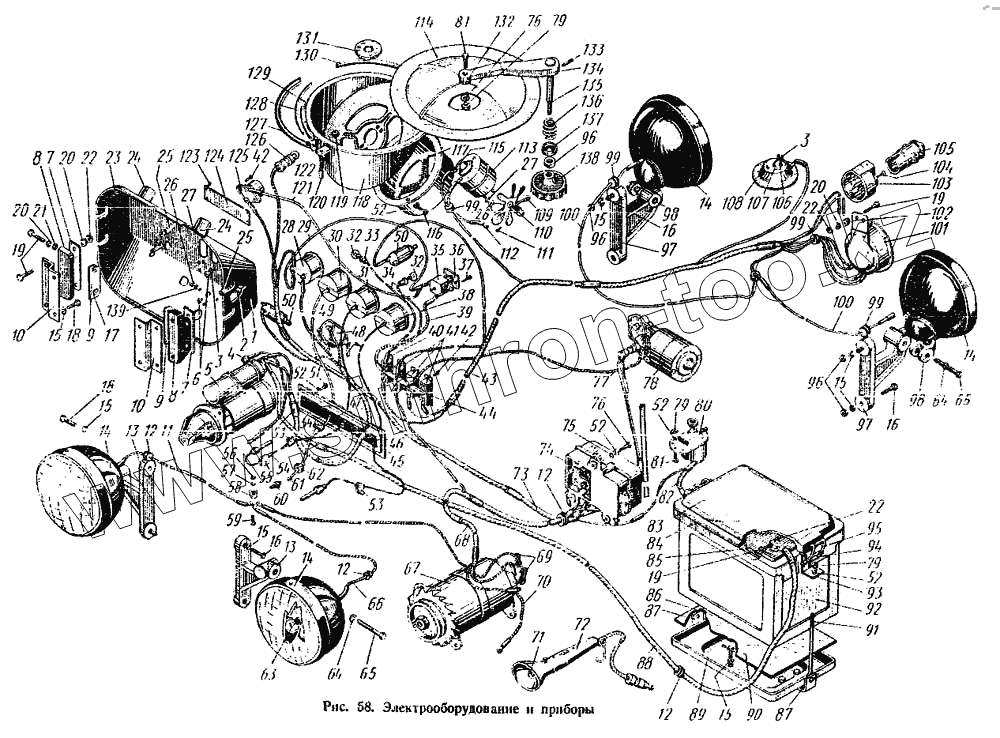

Каталог запасных частей к технике: АТЗ Т-4А. Электрооборудование и приборы
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
12
12
12
12
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
17
19
19
19
20
20
20
21
22
22
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
32
33
34
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
50
51
52
52
52
52
52
53
53
54
55
56
57
58
59
60
61
62
63
64
64
65
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
79
79
80
81
81
82
83
84
85
86
87
87
88
89
90
91
92
93
94
95
96
96
96
97
97
98
98
99
99
99
99
100
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г-ПП1-3713200 | Г-ПП1-3713200 | Корпус вентилятора с кронштейном фиксатора и с гайкой всборе | |
| 04.48.071 | 04.48.071 | Кронштейн крышки вентилятора в сборе | |
| 04.48.067 | 04.48.067 | Крыльчатка в сборе | |
| М04.48.001 | М04.48.001 | Монтаж электрооборудования и приборов | |
| 04.48.056 | 04.48.056 | Пластина амортизатора в сборе | |
| 04.48.009-1 | 04.48.009-1 | Поддон аккумулятора с лапкой в сборе | |
| М04.48.081 | М04.48.081 | Провод от штепсельной розетки к выключателю массы | |
| 04.48.053-3 | 04.48.053-3 | Рамка защелки со стяжкой и рамкой в сборе | |
| 04.48.092 | 04.48.092 | Рамка с петлей в сборе (сварной узел) | |
| М04.48СХ1 | М04.48СХ1 | Схема электрооборудования трактора Т-4А | |
| 04.48.072-5 | 04.48.072-5 | Трубка манометра масла в сборе | |
| 04.48.003-6 | 04.48.003-6 | Установка аккумуляторной батареи | |
| 04.48.008-1 | 04.48.008-1 | Установка вентилятора в сборе | |
| 04.48.006 | 04.48.006 | Установка фар | |
| М04.48.002 | М04.48.002 | Щиток приборов в сборе | |
| М04.48.007-4 | М04.48.007-4 | Щиток приборов в сборе | |
| 1 | М04.48.140-3 | Щиток приборов | |
| 2 | 76Т-23-382 | Скоба | |
| 3 | Шайба 4Т 65Г ГОСТ 6402-70 | Шайба 4Т 65Г ГОСТ 6402-70 | |
| 4 | 04.48.187 | Наконечник изоляционный | |
| 5 | СТ352-3708-1 | Стартер СТ352Д | |
| 6 | Гайка М4.5 ГОСТ 5927-70 | Гайка М4.5 ГОСТ 5927-70 | |
| 7 | 04.48.230 | Пластина амортизатора | |
| 8 | 04.48.226 | Амортизатор щитка приборов | |
| 9 | 04.48.215 | Пластина амортизатора | |
| 10 | 04.48.222-1 | Кронштейн | |
| 11 | 04.48.026-3 | Провод от изоляционной втулки к передней правой фаре | |
| 12 | 54.48.609 | Кольцо изоляционное | |
| 13 | 04.48.182 | Кронштейн фары | |
| 14 | 54.48.432-1Б | Фара тракторная ФГ-304 | |
| 15 | Шайба 10Т 65Г ГОСТ 6402-70 | Шайба 10Т 65Г ГОСТ 6402-70 | |
| 16 | Болт М10.2х30.88.35 ГОСТ 7796-70 | Болт М10.2х30.88.35 ГОСТ 7796-70 | |
| 17 | Гайка М8.2.5 ОН 23-01-017-68 | Гайка М8.2.5 ОН 23-01-017-68 | |
| 19 | Болт М8.2х30.58 ГОСТ 7796-70 | Болт М8.2х30.58 ГОСТ 7796-70 | |
| 20 | Шайба 8Н 65Г ГОСТ 6402-70 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 21 | Шайба 8 ГОСТ 11371-68 | Шайба 8 ГОСТ 11371-68 | |
| 22 | Гайка М8.5 ГОСТ 5915-70 | Гайка М8.5 ГОСТ 5915-70 | |
| 23 | 04.48.131 | Перемычка от фонаря на массу | |
| 24 | 04.48.224 | Колпачок | |
| 25 | 04.48.227 | Перемычка от включателя сигнала на массу | |
| 26 | Гайка М5.2.8.35 ГОСТ 5927-70 | Гайка М5.2.8.35 ГОСТ 5927-70 | |
| 27 | 04.48.225 | Фланец | |
| 28 | АП200-3811000Г | Амперметр АП200 | |
| 29 | 04.48.013-5 | Провод от клеммы + алмперметр к предохранителю | |
| 30 | МД224-3810500Г | Манометр масла МД-224Г | |
| 31 | УК1330000ВГ | Указатель температуры воды | |
| 32 | А12-1,5 | Электролампа 12 в, 1,5 св | |
| 33 | 04.48.065-2 | Патрон. контрольной лампы (ПП24-Б) | |
| 34 | 04.48.061 | Провод от предохранителя к фонарю контрольной лампы | |
| 35 | 04.48.035 | Предохранитель термобиметаллический ПР2-Б | |
| 36 | 04.48.228 | Прокладка | |
| 37 | Винт II М5.2х22.58 ГОСТ 1489-62 | Винт II М5.2х22.58 ГОСТ 1489-62 | |
| 38 | УК1330000МГ | Указатель температуры масла | |
| 39 | 04.48.017-1 | Провод от переключателя к предохранителю | |
| 40 | 54.48.060зам | Переключатель П-57 | |
| 41 | 04.48.159 | Включатель ВК57 | |
| 42 | Винт II М4.2х12,58 ГОСТ 1489-62 | Винт II М4.2х12,58 ГОСТ 1489-62 | |
| 43 | М04.48.027 | Пучок проводов кабины | |
| 44 | 04.48.119-2 | Перемычка выключателей | |
| 45 | 04.48.219 | Уплотнитель | |
| 46 | 04.48.218 | Кожух уплотнителя | |
| 47 | М04.48.018 | Пучок проводов стартера | |
| 48 | ВК317 | Включатель стартера ВК-317 | |
| 49 | 04.48.212-5 | Трубка манометра масла | |
| 50 | 76Т-52-сб106 | Включатель типа ВК-322 | |
| 51 | Болт М6.2х16.58 ГОСТ 7798-70 | Болт М6.2х16.58 ГОСТ 7798-70 | |
| 52 | Шайба 6Т 65Г ГОСТ 6402-70 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 53 | 54.48.417 | Скоба | |
| 54 | 54.48.419 | трубка капиллярная защитная | |
| 55 | 04.48.211 | Скоба закрытая | |
| 56 | Гайка М5.2.8.35 ГОСТ 5927-70 | Гайка М5.2.8.35 ГОСТ 5927-70 | |
| 57 | Шайба 5Н 65Г ГОСТ 6409-70 | Шайба 5Н 65Г ГОСТ 6409-70 | |
| 58 | 14.48.160 | Втулка изоляционная | |
| 59 | Винт II М5.2х10.58 ГОСТ1489-62 | Винт II М5.2х10.58 ГОСТ1489-62 | |
| 60 | ТМ100-3808000Т | Датчик ТМ100 | |
| 61 | Муфта 6 ГОСТ 9121-67 | Муфта 6 ГОСТ 9121-67 | |
| 62 | Гайка М10х1.2а.А.6 ГОСТ 9122-67 | Гайка М10х1.2а.А.6 ГОСТ 9122-67 | |
| 63 | А12-32 | Электролампа 12В, 32св | |
| 64 | Шайба 14Т 65Г ГОСТ 6402-70 | Шайба 14Т 65Г ГОСТ 6402-70 | |
| 65 | Болт М14.2х65.58 ГОСТ 7795-70 | Болт М14.2х65.58 ГОСТ 7795-70 | |
| 66 | 04.48.022-3 | Провод от изоляционной втулки к передней левой фаре | |
| 67 | Г304Б1-3701000Г | Генератор Г304Б1 | |
| 68 | М04.48.017 | Пучок проводов капота | |
| 69 | У5-1460 | Колпачок | |
| 70 | 04.48.037-2 | Провод от генератора на массу | |
| 71 | А12-15 | Электролампа 12 в, 15 св | |
| 72 | 76Т-51-сб143 | Лампа переносная ПЛ-64 | |
| 73 | М04.48.016 | Пучок проводов от щитка приборов к реле регулятора | |
| 74 | РР362-3702000БГ | Реле-регулятор РР-362Б | |
| 75 | Шайба 6 ГОСТ 11371-68 | Шайба 6 ГОСТ 11371-68 | |
| 76 | Болт М6.2х25.58 ГОСТ 7798-70 | Болт М6.2х25.58 ГОСТ 7798-70 | |
| 77 | 04.48.099 | Провод от включателя к стеклоочистителю | |
| 78 | СЛ213-5205000Г | Стеклоочиститель СЛ-213 электрический | |
| 79 | Гайка М6.5 ГОСТ 5915-70 | Гайка М6.5 ГОСТ 5915-70 | |
| 80 | СК-ВК318-3704000Б | Выключатель массы В К318-Б | |
| 81 | Болт М6.2х20.58 ГОСТ 7798-70 | Болт М6.2х20.58 ГОСТ 7798-70 | |
| 82 | 04.48.042-3 | Провод от аккумулятора на массу | |
| 83 | 04.48.132-2 | Крышка | |
| 84 | 04.48.240 | Рамка | |
| 85 | 04.48.109-1 | Прокладка | |
| 86 | 04.48.111 | Прокладка | |
| 87 | 12-51-135 | Лапка | |
| 88 | 04.48.015-5 | Провод от аккумулятора к стартеру | |
| 89 | 04.48.147-1 | Поддон аккумулятора | |
| 90 | Болт М10.2х20.85.35 ГОСТ 7796-70 | Болт М10.2х20.85.35 ГОСТ 7796-70 | |
| 91 | 04.48.170-1 | Болт стяжной | |
| 92 | 75.48.052-1 | Аккумуляторная батарея 6ТСТ-45ПМС | |
| 93 | 04.48.216 | Петля | |
| 94 | 04.48.213 | Стяжка | |
| 95 | 04.48.214 | Рамка защелки | |
| 96 | Гайка М10.5 ГОСТ 5915-70 | Гайка М10.5 ГОСТ 5915-70 | |
| 97 | 04.48.108-1 | Кронштейн задних фар | |
| 98 | 54.48.431 | Чашка кронштейна фары | |
| 99 | 36-3723024 | Втулка | |
| 100 | 04.48.020-3 | Провод от изоляционной втулки к задней фаре | |
| 101 | СК-С44-3721000Г | Сигнал звуковой безупорный С-44 | |
| 102 | 04.04.102-3 | Втулка | |
| 103 | ПС300А-3723100 | Розетка штепсельная в сборе | |
| 104 | Винт М5.2х30.58 ГОСТ 1490-62 | Винт М5.2х30.58 ГОСТ 1490-62 | |
| 105 | ПС300А-3723150 | Вилка штепсельная в сборе | |
| 106 | Винт II М4.2х8.58 ГОСТ 1489-62 | Винт II М4.2х8.58 ГОСТ 1489-62 | |
| 107 | А12-6 | Электролампа 12 в, 6 св | |
| 108 | ПК201-3714010 | Плафон ПК201 | |
| 109 | 75.66.108 | Крыльчатка | |
| 110 | 04.48.180 | Ступица | |
| 111 | Винт М6.2х8.58 ГОСТ 1476-64 | Винт М6.2х8.58 ГОСТ 1476-64 | |
| 112 | 04.48.033-3 | Провод от вентилятора на массу | |
| 113 | МЭ219-3730000Г | Электродвигатель МЭ219 | |
| 114 | 04.48.206 | Крышка вентилятора | |
| 115 | 54.24.445 | Наконечник изоляционный | |
| 116 | Винт II М6.2х12.58 ГОСТ 1489-62 | Винт II М6.2х12.58 ГОСТ 1489-62 | |
| 117 | 04.48.178-1 | Кожух | |
| 118 | 04.48.173-1 | Корпус вентилятора | |
| 119 | Гайка М6.2.5 ОН 23-01-017-68 | Гайка М6.2.5 ОН 23-01-017-68 | |
| 120 | 04.48.208 | Фиксатор вентилятора | |
| 121 | 04.07.138 | Провод от переключателя к фонарю | |
| 122 | 04.48.171-1 | Кронштейн фиксатора вентилятора | |
| 123 | Заклепка 4х6ПФ нестандартная | Заклепка 4х6ПФ нестандартная | |
| 124 | 04.48.120-3 | Таблица включателей | |
| 125 | 5.50.127-1 | Розетка штепсельная ШР-51 | |
| 126 | 75Т-07-сб333 | Фонарь контрольной лампы | |
| 127 | 04.48.209 | Окантовка вентилятора | |
| 128 | 04.48.210 | Шнур распорный | |
| 129 | 04.48.203 | Кольцо распорное внутреннее | |
| 130 | 04.48.204 | Кольцо распорное наружное | |
| 131 | 04.48.205 | Прокладка электромотора | |
| 132 | 04.48.207 | Амортизатор крышки вентилятора | |
| 133 | Штифт 3Гх22 ГОСТ 3127-70 | Штифт 3Гх22 ГОСТ 3127-70 | |
| 134 | 04.48.200 | Кронштейн крышки вентилятора | |
| 135 | 04.48.201 | Ось | |
| 136 | А38-51 | Пружина | |
| 137 | 04.48.199 | Шайба опорная | |
| 138 | 04.48.202 | Ручка крышки вентилятора | |
| 139 | Шайба 5Н 65Г ГОСТ 6402-70 | Шайба 5Н 65Г ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
