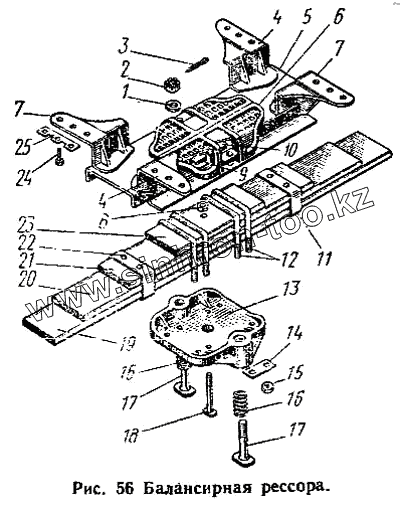

Каталог запасных частей к технике: АТЗ Т-4А. Балансирная рессора
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.46.004 | 04.46.004 | Лист рессоры третий со стяжкой и заклепкой в сборе | |
| М04.46.001 | М04.46.001 | Рессора балансирная | |
| 04.46.002 | 04.46.002 | Рессора в сборе | |
| М04.46.003 | М04.46.003 | Коробка рессоры в сборе | |
| 1 | 04.46.123 | Шайба | |
| 2 | Гайка М24х2.2а.8.40 ГОСТ 5933-62 | Гайка М24х2.2а.8.40 ГОСТ 5933-62 | |
| 3 | Шплинт 5х45 ГОСТ 397-66 | Шплинт 5х45 ГОСТ 397-66 | |
| 4 | М04.46.116 | Угольник | |
| 5 | 04.46.115 | Коробка рессоры | |
| 6 | 04.46.102-1 | Кронштейн | |
| 7 | М04.46.117 | Угольник | |
| 8 | Гайка М16х1,5.2а.8.35 ГОСТ 5927-70 | Гайка М16х1,5.2а.8.35 ГОСТ 5927-70 | |
| 9 | 04.46.119-1 | Подушка рессоры боковая | |
| 10 | 04.46.118 | Подушка рессоры центральная | |
| 11 | 04.46.120 | Стяжка рессоры | |
| 12 | 04.46.111 | Стремянка рессоры | |
| 13 | 04.46.101 | Корпус рессоры | |
| 14 | 04.46.113 | Пластина замковая | |
| 15 | 04.46.114 | Гайка | |
| 16 | 04.46.125-1 | Пружина | |
| 17 | 04.46.124-1 | Стяжка | |
| 18 | 04.46.112 | Болт | |
| 19 | 04.46.103 | Лист рессоры первый | |
| 20 | 04.46.104 | Лист рессоры второй | |
| 21 | 04.46.105 | Лист рессоры третий | |
| 22 | Заклепка 14х45 ГОСТ 10300-68 | Заклепка 14х45 ГОСТ 10300-68 | |
| 23 | 04.46.106 | Лист рессоры четвертый | |
| 24 | Болт 4М20х1,5.2ах40.88.30 ГОСТ 7796-70 | Болт 4М20х1,5.2ах40.88.30 ГОСТ 7796-70 | |
| 25 | 04.46.128А | Пластина замковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
