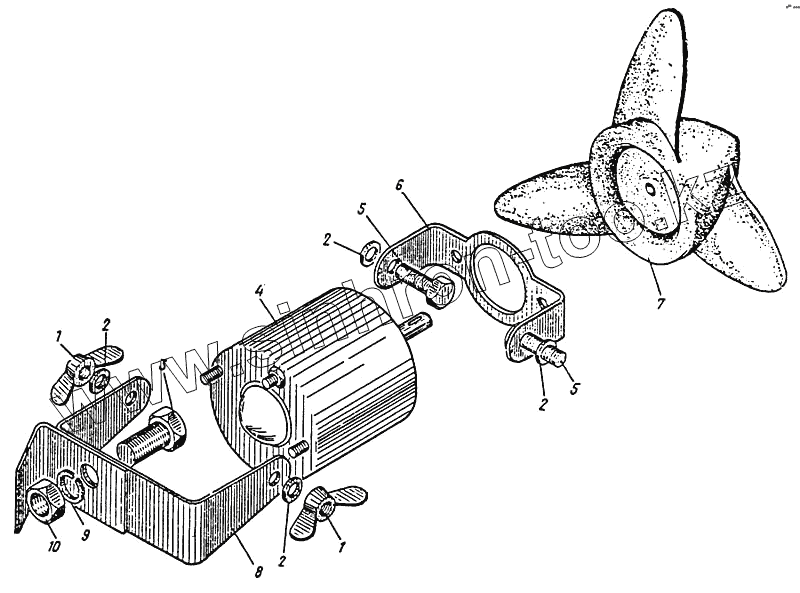

Каталог запасных частей к технике: Атек ЭОВ-4421. Установка вентилятора 02.2307.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
1 М6.35Л.019 ГОСТ 3032-76 Гайка
2 6.01.019 ГОСТ 6958-78 Шайба
3 М10х20.58.019 ГОСТ 7798-70 Болт
4 МЭ11 ТУ 37.003.784-77 Электродвигатель
5 М6х20.58.019 ГОСТ 7798-70 Болт
6 02.2307.002 Кронштейн
7 Т25-8104019-Б Крыльчатка
8 02.2307.004 Кронштейн
9 10.65Г.019 ГОСТ 6402-70 Шайба
10 М10.5.019 ГОСТ 5915-70 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
