Каталог запасных частей к технике: Атек ЭОВ-4421. Установка шторки 09.1206.000

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано Атек-2324-1 (2005) Атек-761 Атек-999Е (2006) Э-5015А (1997) ЭО-4321Б (1996) ЭО-4321В (дополнение) (1997) ЭОВ-4421 (1983)

Схема > Не выбрано Кабина 35.3100.000 Отопитель 09.2800.000 Установка вентилятора 02.2307.000 Платформа поворотная 35.0900.000 Установка щитка и подножки 35.1000.000 Опора поворотная У1230.04.000-05 Установка двигателя 09.1200.000 Узел управления подачей топлива 02.1204.000 Управление подачей топлива 35.3800.000 Установка бензобака 02.1205.000 Бак топливный 35.1100.000 Установка глушителя 10.1203.000 Установка водяного и масляного радиатора 02.1202.000 Установка шторки 09.1206.000 Установка насоса 09.1213.000 Установка маслоохладителя 09.1217.000 Шасси 35.0200.000 Рама 35.0100.000 Установка запасного колеса 35.0800.000 Механизм управления стрелой и ковшом 09.1102.000 Механизм управления приводом хода левого 09.1103.000 Механизм управления приводом хода правого 09.1104.000 Механизм управления приводом поворота и вспомогательным оборудованием 09.1107.000 Управление 35.3800.000 Механизм управления рукоятью 35.3800.100 Пневмосистема 35.1600.000 Электрооборудование 53.2800.000 Установка аккумулятора 09.2309.000 Установка реле-регулятора 02.2310.000 Щиток двигателя 35.2802.000 Установка пульта 09.2801.000 Установка заправки гидросистемы 09.1300.000 Гидроразводка хода 35.0108.000 Гидроразводка поворотной части 35.0300.000 Гидромотор поворота 09.3100.000-01 Бак рабочей жидкости 35.3200.000 Гидромотор 09.1500.000 Клапан 09.1500.100 Кран трехходовой 09.2155.000 Фильтр гидравлический 09.3203.000 Клапан обратный 10.1904.100 Соединение поворотное 35.0104.000 Цилиндр 35.0105.000 Клапан 35.0106.000 Коллектор центральный 35.0107.000 Цилиндр 35.3500.000 Цилиндр 35.3600.000 Блок клапанный 35.3700.000 Блок распределительный 35.1600.000 Клапан разгрузочный 10.1600.000 Блок распределительный 35.1700.000 Блок распределительный 35.1800.000 Ковш 35.0400.000 Цилиндр ковша 09.3800.000 Установка крюковой подвески 35.3000.000 Рукоять 35.0500.000 Цилиндр рукояти 09.3700.000 Стрела 35.0600.000 Комплект ЗИП на экскаватор ЭОВ-4421 35.0000.000 Экскаватор одноковшовый войсковой ЭОВ-4421 35.0000.000

1

2

3

3

4

4

5

5

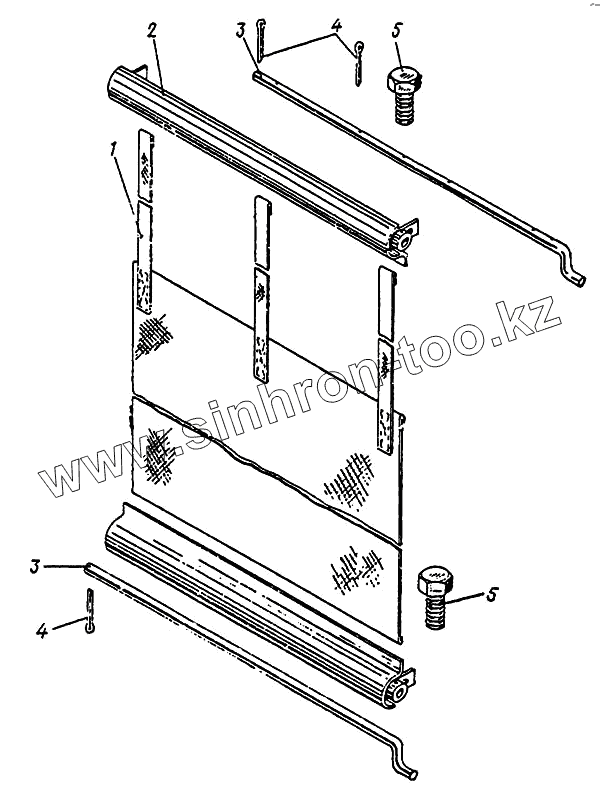

Позиция на иллюстрации	Заводской номер детали		Название детали
1	09.1206.100		Шторка в сборе
2	09.1206.200		Направляющая в сборе
3	09.1206.001		Ось
4	2,5х16.002 ГОСТ 397-79		Шплинт
5	М6х16.46.02 ГОСТ 7798-70		Болт
