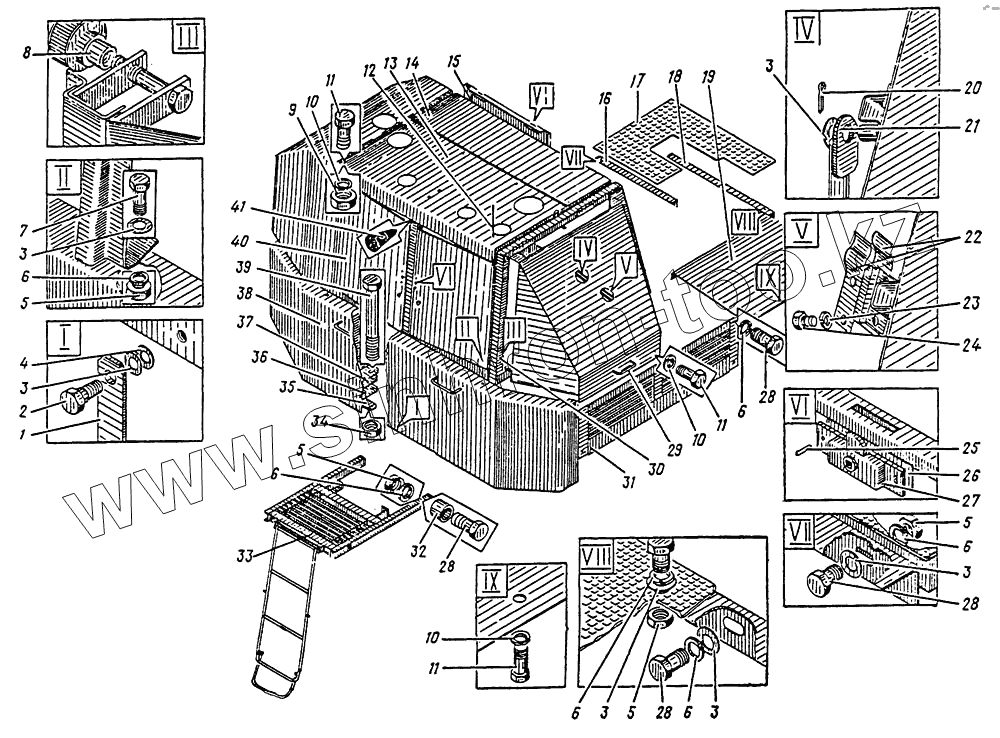

Каталог запасных частей к технике: Атек ЭОВ-4421. Установка щитка и подножки 35.1000.000
1
2
3
3
3
3
3
3
3
4
5
5
5
5
5
6
6
6
6
6
6
6
7
8
9
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 35.1000.001 | Планка | |
| 2 | 02.2506.005 | Болт специальный | |
| 3 | 10.04.019 ГОСТ 11371-78 | Шайба | |
| 3 | 10.04.019 ГОСТ 11371-78 | Шайба | |
| 4 | 63.0113.006 | Прокладка | |
| 5 | М10.6.35.019 ГОСТ 5915-70 | Гайка | |
| 5 | М10.6.35.019 ГОСТ 5915-70 | Гайка | |
| 6 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 6 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 7 | М10х30.56.019 ГОСТ 7798-70 | Болт | |
| 8 | 10.2800.005 | Ручка | |
| 9 | М8.5.20.019 ГОСТ 5915-70 | Гайка | |
| 10 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 10 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 11 | М8х20.56.019 ГОСТ 7798-70 | Болт | |
| 11 | М8х20.56.019 ГОСТ 7798-70 | Болт | |
| 12 | 02.2501.303 | Ось L=640 | |
| 13 | 09.2501.002 | Панель верхняя | |
| 14 | 09.2501.001 | Панель верхняя | |
| 15 | 09.2501.230 | Металлоконструкция щитка | |
| 16 | 09.2505.000 | Уголок | |
| 17 | 35.1000.005 | Настил | |
| 18 | 09.2504.000 | Уголок | |
| 19 | 35.1000.006 | Щиток | |
| 20 | 3,2х20.002 ГОСТ 397-79 | Шплинт | |
| 21 | 10.2811.000 | Стойка | |
| 22 | 10.2800.009 | Скоба | |
| 23 | 6.65Г.019 ГОСТ 6402-70 | Шайба | |
| 24 | М6х10.56.019 ГОСТ 7798-70 | Болт | |
| 25 | 4х14.011 ГОСТ 10303-80 | Заклепка | |
| 25 | 4х14.011 ГОСТ 10303-80 | Заклепка | |
| 26 | 02.2501.201 | Прокладка | |
| 26 | 02.2501.201 | Прокладка | |
| 27 | 02.2501.220 | Замок | |
| 27 | 02.2501.220 | Замок | |
| 28 | М10х25.56.019 ГОСТ 7798-70 | Болт | |
| 28 | М10х25.56.019 ГОСТ 7798-70 | Болт | |
| 29 | 35.2501.200 | Щиток | |
| 30 | 35.2501.100 | Каркас | |
| 31 | 09.2503.000 | Щиток | |
| 32 | 09.2506.001 | Втулка | |
| 33 | 35.1001.000 | Площадка обслуживания | |
| 34 | М20.6.35.019 ГОСТ 5915-70 | Гайка | |
| 35 | 02.2500.007 | Планка | |
| 36 | 35.1000.003 | Прокладка | |
| 37 | 35.1000.003-01 | Прокладка | |
| 38 | 35.1002.000 | Кожух | |
| 39 | 35.1000.002 | Болт | |
| 40 | 02.2501.210 | Металлоконструкция дверки | |
| 41 | 02.2501.001 | Амортизатор |
