Каталог запасных частей к технике: Атек ЭОВ-4421. Установка маслоохладителя 09.1217.000

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

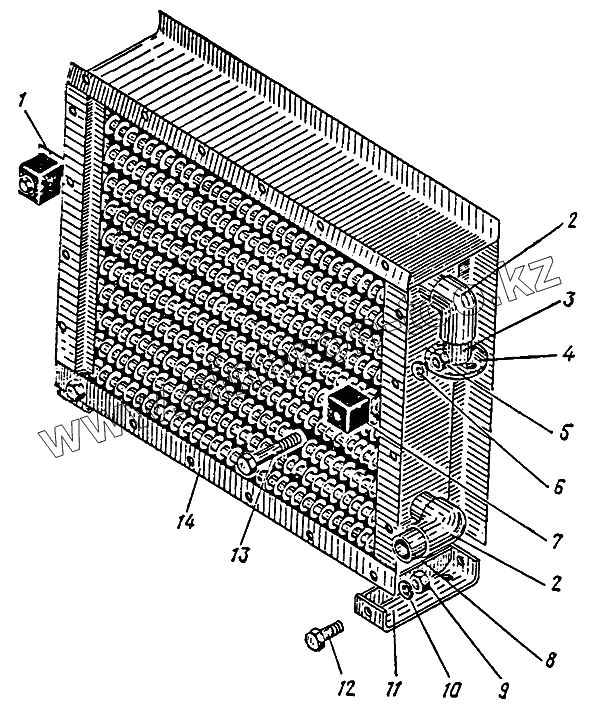

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02.1202.064		Лист
2	09.1215.003		Патрубок
3	09.1215.101		Труба
4	09.1209.002		Фланец
5	М8.5.20.029 ГОСТ 5915-70		Гайка
6	8.65Г.02.21 ГОСТ 6402-70		Шайба
7	02.1209.003		Амортизатор
8	09.2136.003		Патрубок
9	М10.5.20.029 ГОСТ 5915-70		Гайка
10	10.65Г.02.21 ГОСТ 6402-70		Шайба
11	09.1217.010		Кронштейн
12	М10х25.46.029 ГОСТ 7798-70		Болт
13	М8х75.46.029 ГОСТ 7798-70		Болт
14	КМ6-СК-1		Калорифер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
