Каталог запасных частей к технике: Атек ЭОВ-4421. Цилиндр 35.3500.000
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
20
21
22
23
24
25

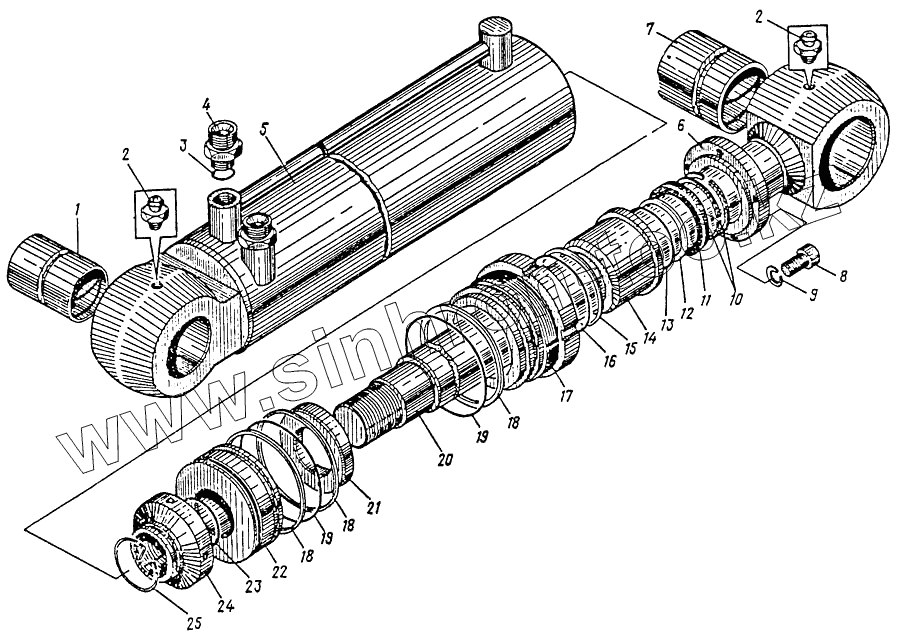

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02.0400.001 | Втулка | |
| 2 | 1.2.Ц6 ГОСТ 19853-74 | Масленка | |
| 3 | 020-025-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 4 | 09.3500.003 | Штуцер | |
| 5 | 35.3500.110 | Цилиндр | |
| 6 | 09.3600.003 | Корпус грязесъемника | |
| 7 | 35.3500.203 | Втулка | |
| 8 | М10х20.66.6е.45.029 ГОСТ 17475-80 | Винт | |
| 9 | 10.65Г.02.21 ГОСТ 6402-70 | Шайба | |
| 10 | 09.3600.005 | Кольцо разъемное | |
| 11 | 09.3600.004 | Грязесъемник | |
| 12 | 09.3600.006 | Шайба защитная | |
| 13 | 070-080-58-2-2 ГОСТ 9833-73 | Кольцо | |
| 14 | 09.3600.001 | Втулка | |
| 15 | 09.3600.007 | Шайба защитная | |
| 16 | 090-100-58-2-2 ГОСТ 9833-73 | Кольцо | |
| 17 | 35.3500.301 | Крышка передняя | |
| 18 | 10.0110.009 | Шайба защитная | |
| 18 | 10.0110.009 | Шайба защитная | |
| 19 | 115-125-58-2-2 ГОСТ 9833-73 | Кольцо | |
| 19 | 115-125-58-2-2 ГОСТ 9833-73 | Кольцо | |
| 20 | 35.3500.210 | Шток | |
| 21 | 35.3500.004 | Упор | |
| 22 | 35.3500.003 | Поршень | |
| 23 | 055-060-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 24 | 35.3500.001 | Гайка | |
| 25 | 35.3500.002 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
