Каталог запасных частей к технике: Атек ЭОВ-4421. Стрела 35.0600.000

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

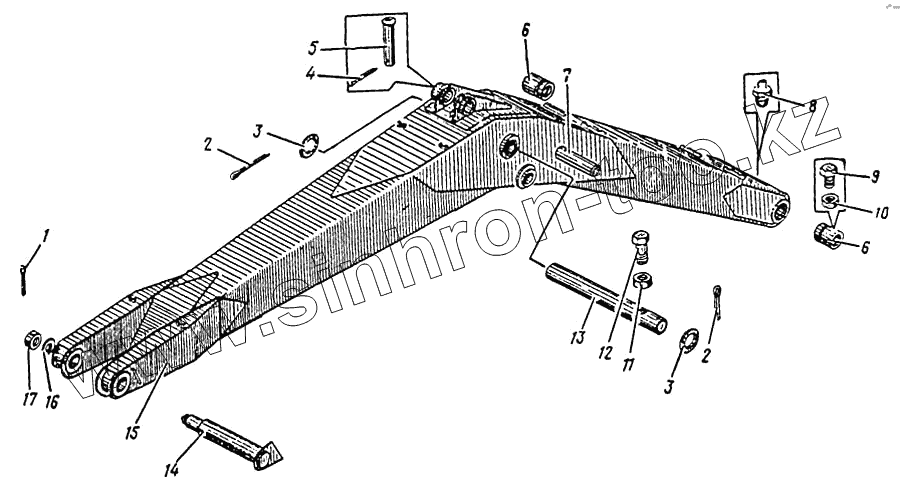

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6,3х71.019 ГОСТ 397-79		Шплинт
2	10х80.019 ГОСТ 397-79		Шплинт
3	35.0600.002		Шайба
4	3,2х20.019 ГОСТ 397-79		Шплинт
5	02.0100.004		Палец
6	02.0100.009		Втулка
7	02.0100.002		Ось
8	1.2.Кд6 ГОСТ 19853-74		Масленка
9	М12х35.56.019 ГОСТ 1481-75		Винт
10	М12.5.019 ГОСТ 5915-70		Гайка
11	М16.5.20.019 ГОСТ 5915-70		Гайка
12	М16х50.56.019 ГОСТ 1481-75		Винт
13	35.0600.001		Ось
14	35.0600.100		Палец
15	35.0602.000		Стрела
16	35.0600.003		Шайба
17	М36х3,5.019 ГОСТ 5918-73		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
