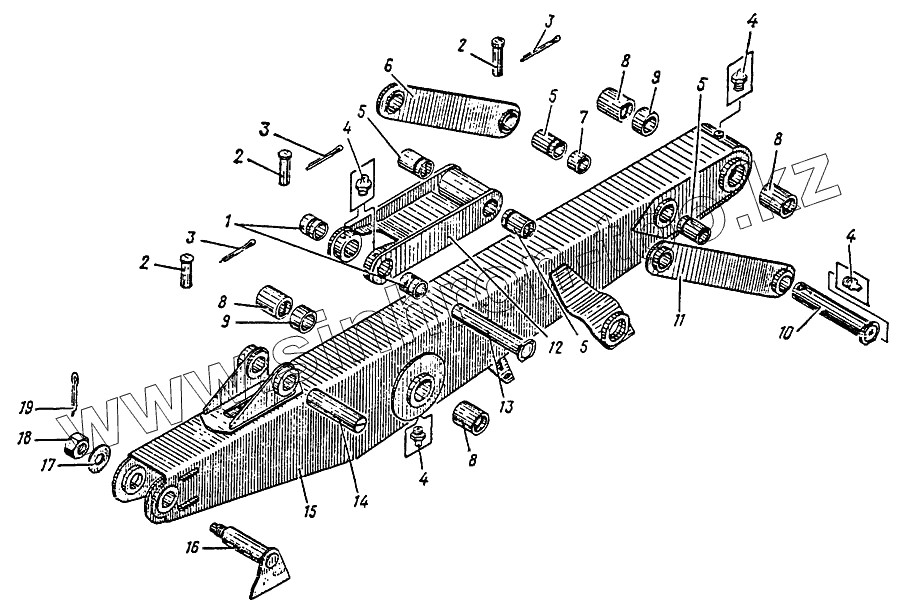

Каталог запасных частей к технике: Атек ЭОВ-4421. Рукоять 35.0500.000
1
2
2
2
3
3
3
4
4
4
4
5
5
5
5
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02.0200.001 | Втулка | |
| 2 | 02.0100.004 | Палец | |
| 3 | 3,2х20.019 ГОСТ 397-79 | Шплинт | |
| 4 | 1.2.Кд6 ГОСТ 19853-74 | Масленка | |
| 5 | 02.0100.009 | Втулка | |
| 5 | 02.0100.009 | Втулка | |
| 6 | 02.0203.000 | Тяга левая | |
| 7 | 02.0200.002 | Втулка | |
| 8 | 35.0500.001 | Втулка | |
| 9 | 35.0500.002 | Втулка | |
| 10 | 02.0207.000 | Палец | |
| 11 | 02.0204.000 | Тяга правая | |
| 12 | 02.0202.000 | Тяга | |
| 13 | 02.0205.000 | Палец | |
| 14 | 02.0100.002 | Ось | |
| 15 | 35.0501.000 | Рукоять | |
| 16 | 02.0206.000 | Ось вращения | |
| 17 | 02.3001.004 | Шайба | |
| 18 | М36х3,5.019 ГОСТ 5918-73 | Гайка | |
| 19 | 6,3х71.019 ГОСТ 397-79 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
