Каталог запасных частей к технике: Атек ЭОВ-4421. Отопитель 09.2800.000

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

6

6

7

8

9

9

10

10

11

11

12

13

14

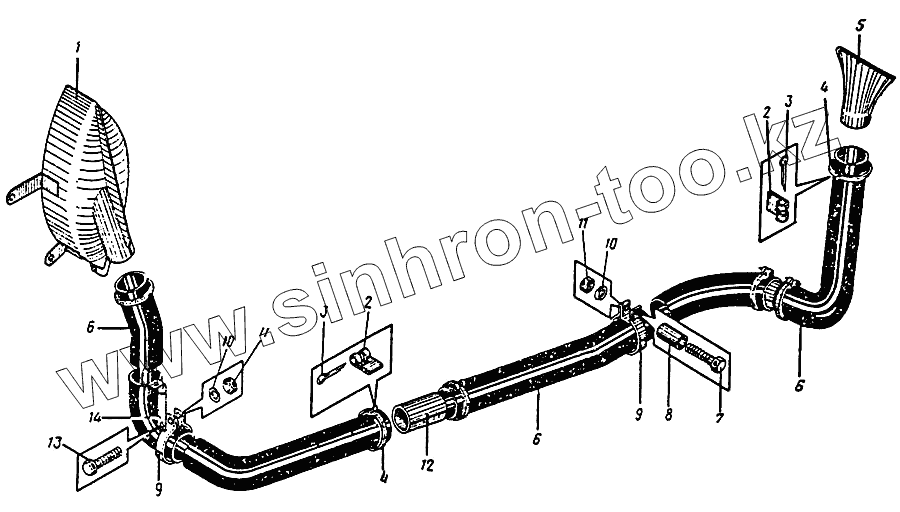

Позиция на иллюстрации	Заводской номер детали		Название детали
1	09.2801.000		Воздухозаборник
2	03.5910.008		Пряжка
3	5х32.019 ГОСТ 397-79		Шплинт
4	03.5910.006		Лента стяжная
5	03.5900.020		Раструб
6	ТУ 38.105803-75		Рукав гофрированный 50х1500
7	М6х40.58.019 ГОСТ 7798-70		Болт
8	09.2800.002		Втулка L=20 10х1 ГОСТ 8734-75 Труба В20 ГОСТ 8733-74
9	26.6700.004		Хомут
10	6.65Г.019 ГОСТ 6402-70		Шайба
11	М6.5.019 ГОСТ 5915-70		Гайка
12	09.2800.003		Втулка L=90 50х2 ГОСТ 8734-75 Труба В20 ГОСТ 8733-74
13	М6х35.58.019 ГОСТ 7798-70		Болт
14	09.2800.001		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
