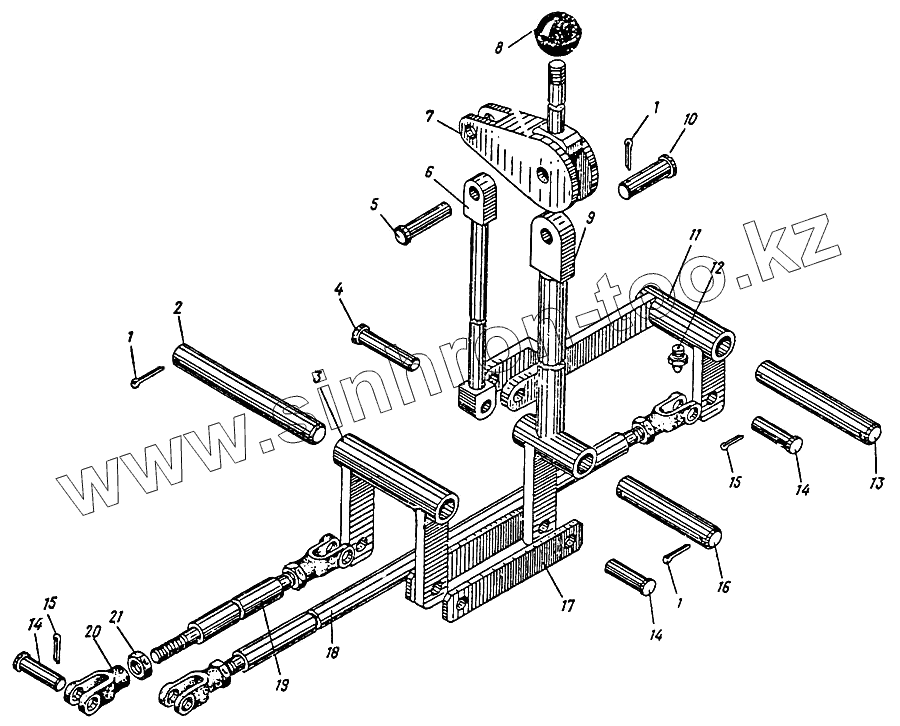

Каталог запасных частей к технике: Атек ЭОВ-4421. Механизм управления стрелой и ковшом 09.1102.000
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3,2х20.012 ГОСТ 397-79 | Шплинт | |
| 2 | 02.1105.005-03 | Валик | |
| 3 | 09.1102.040 | Рычаг | |
| 4 | 12-10Х4х55.45Кд9хр ГОСТ 9650-80 | Ось | |
| 5 | 12-10Х4х45.45Кд9хр ГОСТ 9650-80 | Ось | |
| 6 | 09.1102.070 | Стойка | |
| 7 | 09.1102.080 | Рычаг | |
| 8 | П40 МН 6-64 | Ручка шаровая | |
| 9 | 09.1102.050 | Стойка | |
| 10 | 12-12Х4х45.45Кд9хр ГОСТ 9650-80 | Ось | |
| 11 | 09.1102.060 | Рычаг | |
| 12 | 1.1.Ц6 ГОСТ 19853-74 | Масленка | |
| 13 | 02.1102.007 | Валик | |
| 14 | 12-10Х4х40.45Кд9хр ГОСТ 9650-80 | Ось | |
| 15 | 2,5х16.012 ГОСТ 397-79 | Шплинт | |
| 16 | 02.1105.005-02 | Валик | |
| 17 | 02.1102.008 | Планка | |
| 18 | 09.1102.020 | Тяга | |
| 19 | 09.1102.030 | Тяга | |
| 20 | II-10/1,25-012 МН 2922-61 | Вилка | |
| 21 | М10х1,25.5.20.02 ГОСТ 5915-70 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
