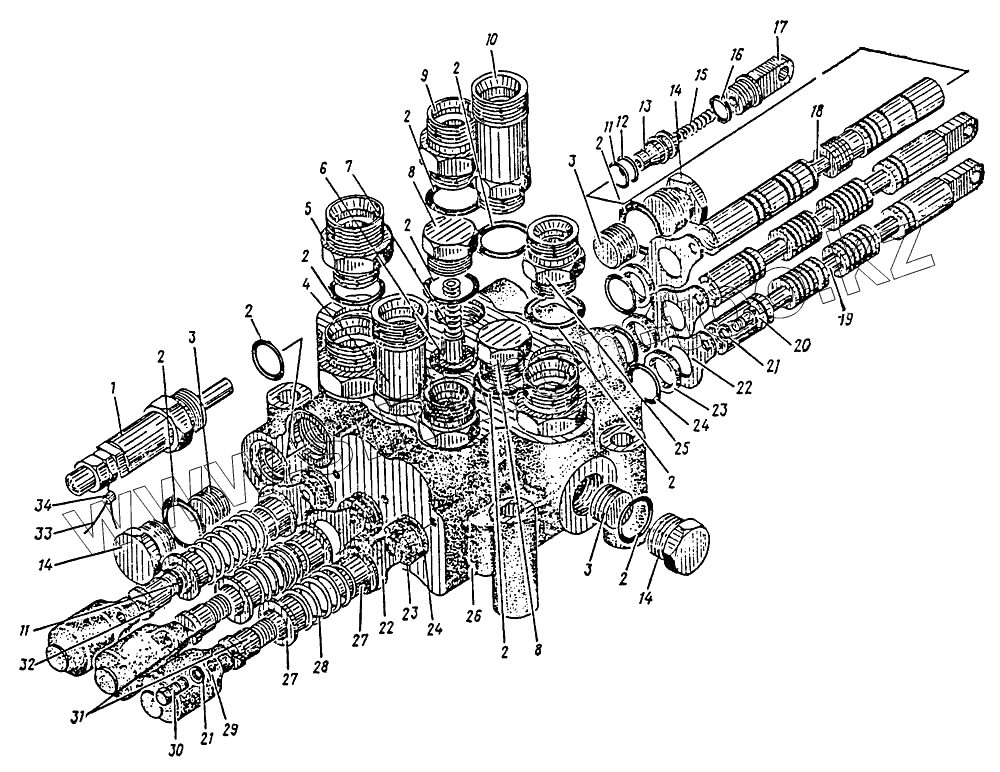

Каталог запасных частей к технике: Атек ЭОВ-4421. Блок распределительный 35.1600.000
1
2
2
2
2
2
2
2
2
2
2
3
3
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10.1600.100 | Клапан разгрузочный | |
| 2 | 027-032-030-2-2 ГОСТ 9833-73 | Кольцо | |
| 3 | 11.0801.002 | Пробка 3/4 | |
| 4 | 10.1800.005 | Штуцер | |
| 5 | 10.1700.004 | Штуцер | |
| 6 | 02.1600.024 | Клапан обратный | |
| 7 | 02.1600.025 | Пружина | |
| 8 | 02.1600.023 | Пробка | |
| 9 | 10.1700.005 | Штуцер | |
| 10 | 10.1800.013 | Штуцер | |
| 11 | 014-018-25-2-2 ГОСТ 9833-73 | Кольцо | |
| 12 | 02.1600.008 | Шайба защитная | |
| 13 | 02.1600.005 | Клапан обратный | |
| 14 | 02.1700.003 | Пробка | |
| 15 | 02.1600.021 | Пружина золотника | |
| 16 | 018-022-25-2-2 ГОСТ 9833-73 | Кольцо | |
| 17 | 02.1600.007 | Проушина | |
| 18 | 02.1600.002 | Золотник | |
| 19 | 02.1600.003 | Золотник | |
| 20 | М8х16.46.029 ГОСТ 7796-70 | Болт | |
| 21 | 8.65Г.02.21 ГОСТ 6402-70 | Шайба | |
| 22 | 02.1600.016 | Пластина | |
| 23 | 33.1601.002 | Грязесъемник | |
| 24 | 025-031-36-2-2 ГОСТ 9833-73 | Кольцо | |
| 25 | 10.1600.015 | Штуцер | |
| 26 | 09.1600.001 | Корпус | |
| 27 | 02.1600.015 | Седло пружины | |
| 28 | 02.1600.019 | Пружина возврата золотника | |
| 29 | 02.1600.018 | Крышка | |
| 30 | М8х25.46.029 ГОСТ 7796-70 | Болт | |
| 31 | 02.1600.014 | Винт | |
| 32 | 02.1600.006 | Винт | |
| 33 | 1-1 ГОСТ 3282-74 | Проволока (0,15 м) | |
| 34 | 1-6х10АД1М ГОСТ 18677-73 | Пломба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
