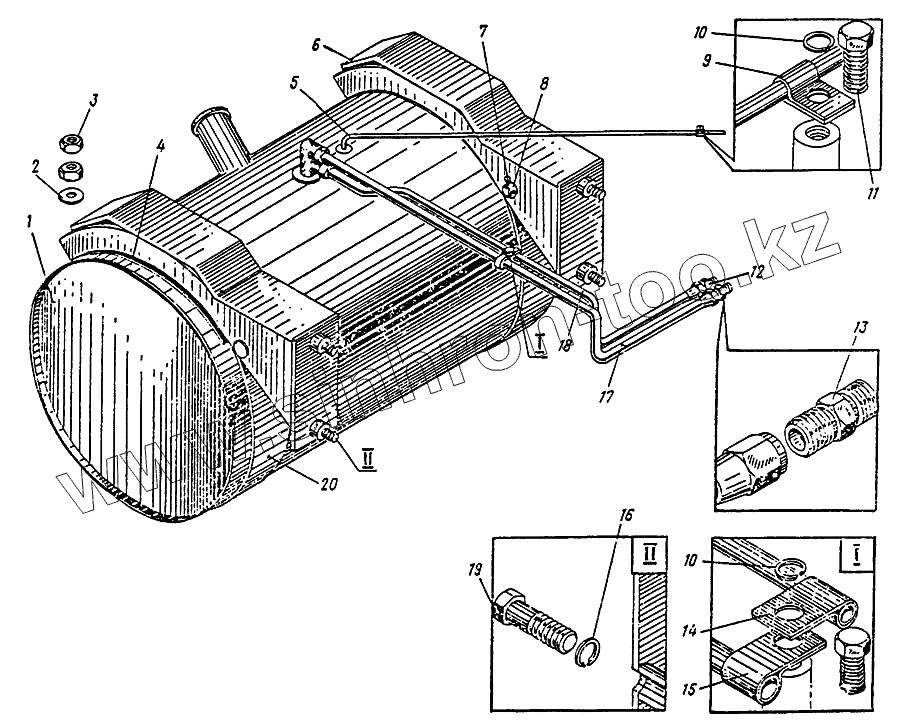

Каталог запасных частей к технике: Атек ЭОВ-4421. Бак топливный 35.1100.000
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 255Б-1101008 | Бак топливный в сборе | |
| 2 | 252016-П29 | Шайба | |
| 3 | 250812-П29 | Гайка | |
| 4 | 256-1101106 | Прокладка кронштейна | |
| 5 | 35.1100.002 | Трубка вентиляции бака | |
| 6 | 256-1101104-А | Кронштейн бака | |
| 7 | 258069-П29 | Шплинт | |
| 8 | 256-1101111-Б | Палец хомута | |
| 9 | 10.0900.041 | Скоба | |
| 10 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 11 | М8х20.56.019 ГОСТ 7798-70 | Болт | |
| 12 | 35.1100.003 | Штуцер проходной 8 | |
| 13 | 35.1200.001 | Штуцер проходной 10 | |
| 14 | 35.1100.001 | Хомут | |
| 15 | 01.4200.006 | Хомут | |
| 16 | 16.65Г.019 ГОСТ 6402-70 | Шайба | |
| 17 | 35.1100.300 | Труба | |
| 18 | 35.1100.400 | Труба | |
| 19 | М16х65.56.019 ГОСТ 7798-70 | Болт | |
| 20 | 256-1101110-Б | Хомут бака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
